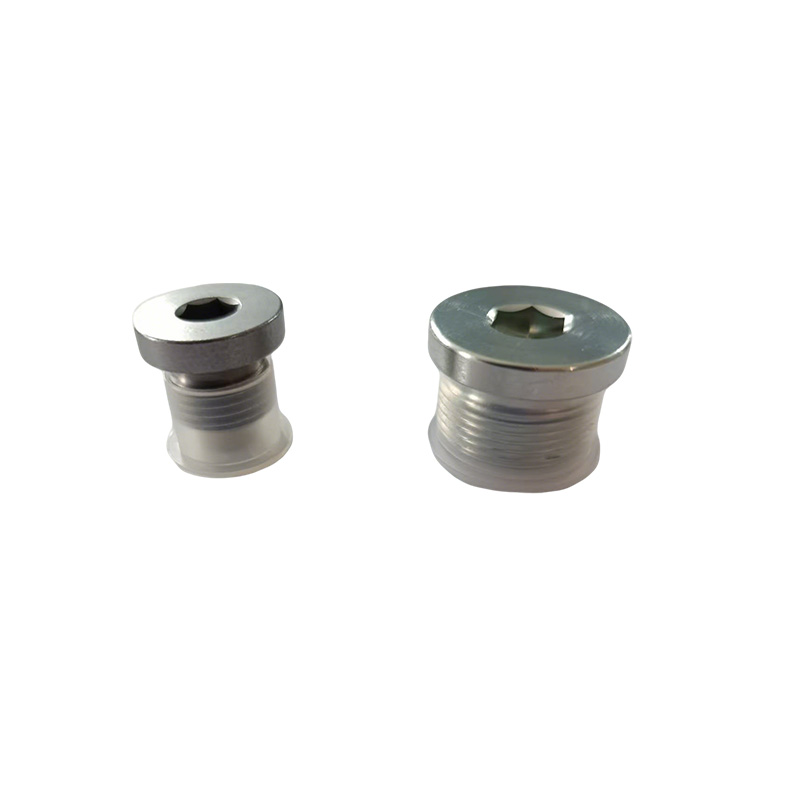

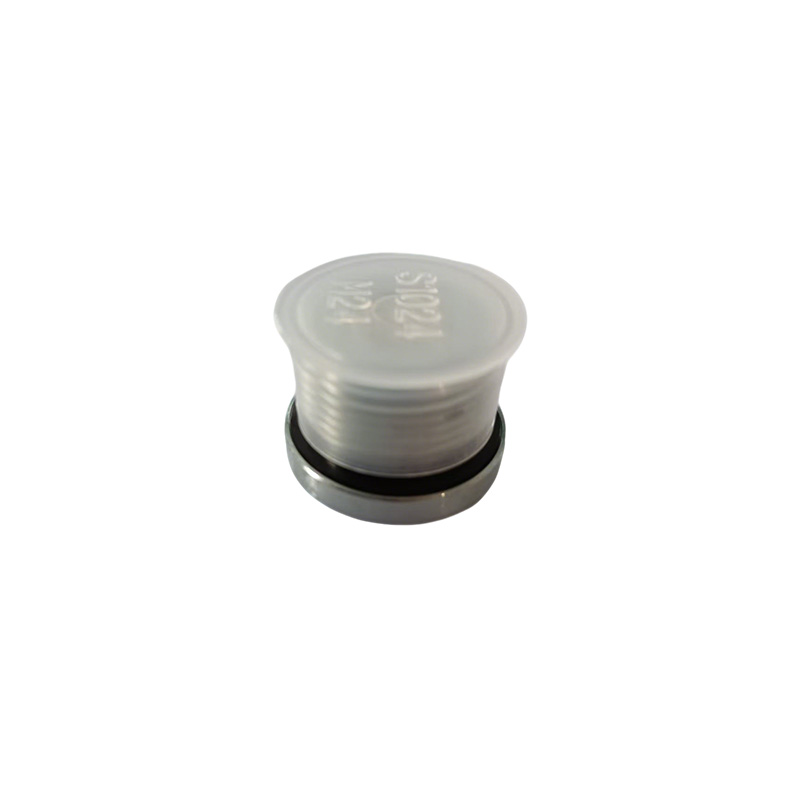

Zápustná dutá šesťhranná zátka s tesnením

Xiaoguo® zapustená dutá šesťhranná zátka s tesnením umožňuje rýchle bodové zváranie pomocou automatizovaného zváracieho zariadenia, čím sa zvyšuje rýchlosť montáže výrobnej linky a znižujú sa náklady. V súčasnosti je k dispozícii viac nákupných zliav.

Model:JIS B1196-1.1-1982

Odoslať dopyt

Popis produktu

Zapustená dutá šesťhranná zátka s tesnením sa široko používa v nasledujúcich odvetviach a scenároch vďaka svojim výhodám, ako je trvalá fixácia, jednostranná montáž a spoľahlivé zamedzenie uvoľnenia:

（1）Výroba automobilov

Biele zváranie karosérie: Závitové spojovacie body plechových komponentov, ako sú dvere, kryty motora a kryty kufra

Podvozok a odpruženie: Pomocný rám, ramená, konzoly stabilizátora, držiaky tlmičov

Systém sedadla: Posuvné koľajničky sedadla, mechanizmus nastavenia operadla, upevňovacie body bezpečnostných pásov

Komponenty interiéru: Priečnik palubnej dosky, držiak lakťovej opierky, upevnenie ozdobného panelu

Nové energetické vozidlá: Kryt batérie, kryt ovládača motora, vysokonapäťová elektroinštalácia

（2）Domáce spotrebiče a elektrické zariadenia

Biela technika: Držiak kompresora chladničky, vyvažovací krúžok práčky, základná doska vonkajšej jednotky klimatizácie

Elektrická skriňa: Montážna doska rozvodnej skrine, uzemňovacia skrutka, ovládací panel, upevnenie komponentov

Výťah: Stenové panely do auta, ovládacia skrinka, nosný rám mechanizmu dverí

Countersunk Hollow Hex Plug with Seal

(3) Poľnohospodárske stroje

Traktor: Kryt kabíny, blatníky, štít motora

Kombajn: Ochranné dosky reznej plošiny, krycie dosky dopravného žľabu a upevnenie sitovej skrinky

Poľnohospodárska technika: Spojenie podpier pre sejací stroj a stroj na aplikáciu hnojív

（4）Ťažké stroje a stavebné zariadenia

Kabína: vnútorné panely, ovládací panel, základňa sedadla

Motorový priestor: Tepelný štít, držiak sacieho potrubia, svorky káblového zväzku

Krycie diely: Bočné dvierka, zadný kryt, údržbová krycia doska

（5）Koľajové tranzitné a špeciálne vozidlá

Interiér vlakov: Bočné steny vozňov, stropy, rámy sedadiel

Nákladné vozidlo: Bočné steny karosérie vozidla, prípojka podlahy, držiak brzdového potrubia

Špeciálne vozidlá: Inštalačné dosky pre vnútorné vybavenie hasičských vozidiel a sanitiek

Zapustená dutá šesťhranná zástrčka s tesnením je štandardnou voľbou pre trvalé závitové spoje tenkých plechov v odvetviach, ako sú automobily, domáce spotrebiče, poľnohospodárske stroje a elektrické skrine. Sú obzvlášť vhodné pre rozsiahle automatizované výrobné scenáre, ktoré vyžadujú prevenciu vibrácií a jednostrannú montáž.

Countersunk Hollow Hex Plug with Seal

PARTNO	NIT	ED CPTIVE	DIMENSIONS
PARTNO	E	ED CPTIVE	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20 x 1,5	ED-20	14	19	10	26	35-50
TMN22	M22 x 1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26 x 1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

FAQ

（1）Akým normám vyhovuje vaša zapustená dutá šesťhranná zástrčka s tesnením?

Vyrábame ich striktne v súlade s DIN 929 (nemecká norma, celosvetovo najpoužívanejšia), GB/T 13681 (čínska národná norma) a JIS B 1199 (japonská norma).

（2）Aké sú kľúčové rozmery zápustnej dutej šesťhrannej zástrčky M8 s tesnením?

Ako príklad uvedieme DIN 929 M8: šírka medzi oboma stranami je 14 mm, celková hrúbka je 6,5 mm, výška výstupku je približne 0,6–0,8 mm a presnosť závitu je 6H.

（3）Ako zabezpečiť zvárací výkon matíc?

Základom výkonu zvárania je, že obsah uhlíka by mal byť ≤ 0,25 %. Vykonávame spektrálnu analýzu surovín pre každú šaržu, aby sme zaistili, že chemické zloženie je kvalifikované.
