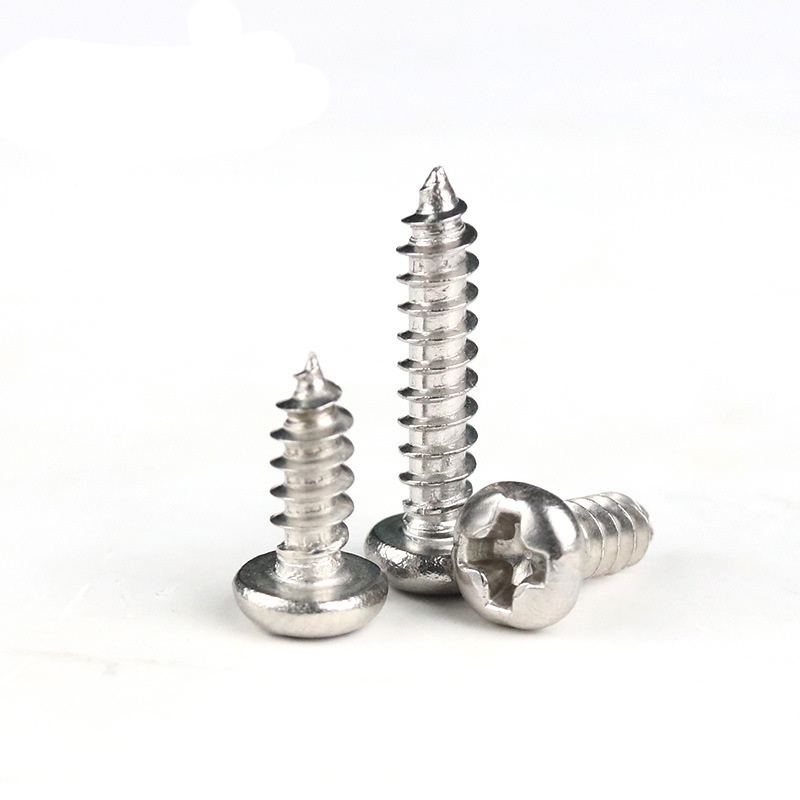

Závitové skrutky s krížovou drážkou

Čína Xiaoguo® skrížené zápustné skrutky s plochou hlavou sa vyznačujú praktickým dizajnom, ktorý eliminuje potrebu predvŕtania zahĺbených otvorov. Vybavený širokými závitmi a kužeľovým hrotom je vhodný pre tenké plechy a plastové výrobky. Úplné prispôsobenie je podporované tak, aby vyhovovalo rôznym potrebám inštalácie.

Odoslať dopyt

Popis produktu

Zápustné skrutky s krížovou drážkou od dodávateľaXiaoguo®integrovať praktickú panvovú hlavu, protišmykové priečne drážky a samorezné špicaté chvosty pre efektívnu dávkovú montáž. Tieto štandardné upevňovacie prvky sa vyznačujú očividnými výhodami účinnosti inštalácie v porovnaní s inými typmi skrutiek a dodávajú sa s kompletnými tabuľkami veľkostí, profesionálnymi antikoróznymi prepravnými riešeniami, podrobnými často kladenými otázkami o používaní a flexibilnými službami zákazkovej výroby z továrne Xiaoguo®.

Závitové skrutky s krížovou drážkou sa môžu zdať jednoduché, ale každý ich konštrukčný detail slúži cieľom „rýchle, bezpečné a pohodlné“.

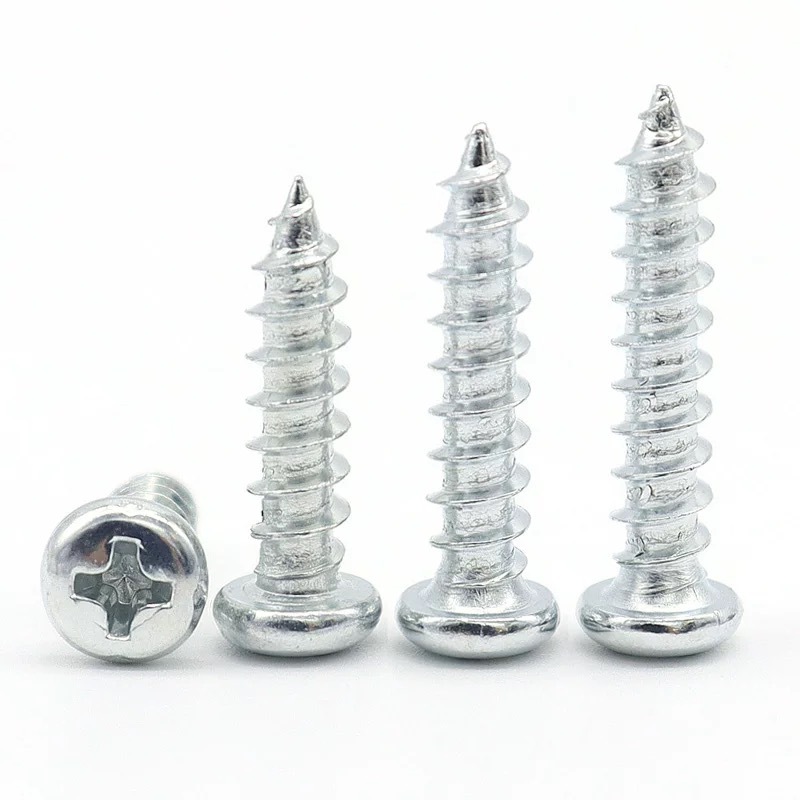

1.Hlava

Hlava skrutiek má tvar plochého okrúhleho uzáveru. Po dotiahnutí sa dá priamo natlačiť na povrch obrobku, bez potreby vŕtania kužeľového otvoru ako pri skrutkách so zápustnou hlavou.

2. Krížový slot

Keď je skrutkovač vložený do krížovej drážky, automaticky sa posunie smerom k stredu a je menej pravdepodobné, že sa nakloní. V porovnaní s typom s jednou drážkou je u typu s krížovou drážkou menej pravdepodobné, že spôsobí uvoľnenie skrutkovača pri otáčaní vysokou rýchlosťou.

3. Nite a špicaté hroty

Vzdialenosť medzi závitmi je oveľa väčšia ako u bežných skrutiek.

Koncová časť skrutiek s krížovou drážkou s otočnou hlavou je špicatá, pripomínajúca malý kužeľ.

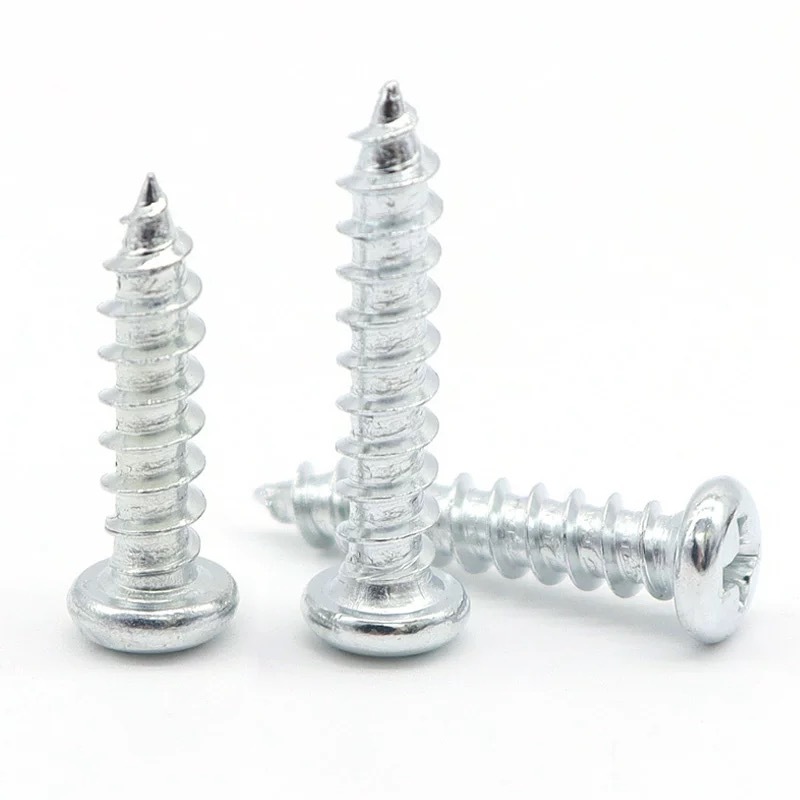

Cross Recessed Pan Head Tapping Screws

Porovnanie

V porovnaní s inými bežnými skrutkami má štruktúra skrutiek zreteľnejšie výhody.

položka Zápustné skrutky s krížovou drážkou a s plochou hlavou Jednodrážková samorezná skrutka s guľatou hlavou Skrutková kotva s dizajnom s hlavou dole

Rýchlosť inštalácie Rýchla Pomalá Pomalá

Spracovanie hlavy Lisujte priamo bez potreby zahlbovacích otvorov Lisujte priamo Musí mať zahĺbené otvory

Použiteľné scenáre Tenké dosky, plasty, sériová montáž Ručná oprava, korok Vyžaduje predvŕtanie kovových otvorov

Cross Recessed Pan Head Tapping Screws

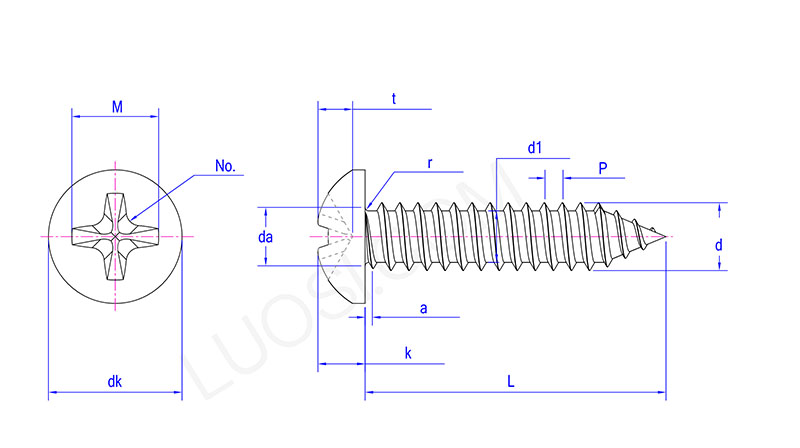

Po	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k max	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Nie	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t max	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 max	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d max	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43

FAQ

1. Zhrdzavejú pri preprave závrtné skrutky s krížovou hlavou s krížovou drážkou?

Skrutky vyrobené z uhlíkovej ocele môžu počas prepravy skutočne zhrdzavieť. Prijmeme však opatrenia na vyriešenie tohto problému: zapečatené vnútorné balenie + vysúšadlo a nehrdzavejúci papier; Môže poskytnúť vákuové balenie

2.Dajú sa Phillips a Pozidriv používať zameniteľne?

Nie je univerzálny. Výrobky rôznych špecifikácií a tvarov by sa mali spracovávať pomocou zodpovedajúcich nástrojov. Pri násilnom použití dôjde k poškodeniu produktu.

3. Dá sa znovu použiť?

Neodporúča sa to. Pri použití samorezných skrutiek na inštaláciu budú vnútorné závity vytlačené na podklad. Po odstránení sa pôvodné vlákna poškodia, čo má za následok zníženie výkonu.

Cross Recessed Pan Head Tapping Screws

Prispôsobená služba

Ak štandardné skrutky s krížovou drážkou a krížovou hlavou nemôžu plne vyhovovať vašim požiadavkám na aplikáciu, ponúkame flexibilné technické riešenia prispôsobenia.

1. Prispôsobený projekt

Priemer závitu, dĺžka skrutky, dĺžka závitu, veľkosť hlavy, typ krížovej drážky

2. Voliteľné materiály

Uhlíková oceľ, nehrdzavejúca oceľ 304/316, mosadz, zliatina hliníka

3. Proces prispôsobenia

Poskytnite výkresy alebo vzorky a jasne špecifikujte materiály, rozmery a požiadavky na výkon.

Inžinier posúdi prevádzkyschopnosť prispôsobenia, pripraví prispôsobené výkresy a vypočíta náklady na prispôsobené formy, jednotkovú cenu, minimálne množstvo objednávky (MOQ) a dodaciu lehotu.

Vytvorte vlastné vzorky a poskytnite správy o testoch.

Kvalifikovaný a úspešný, teraz môže začať sériovú výrobu.
