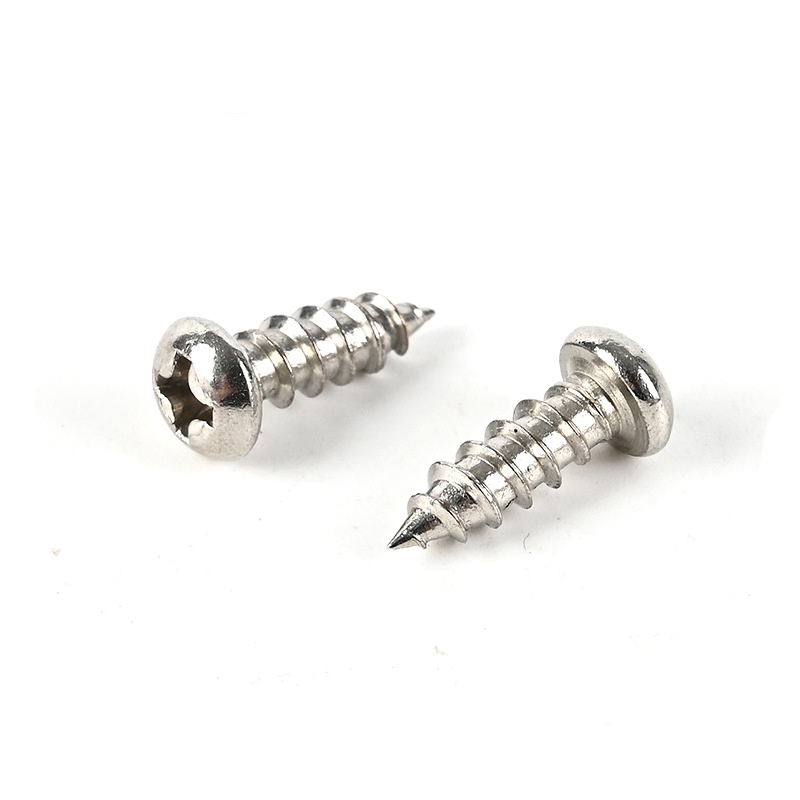

Závitová skrutka s krížovou drážkou pre panvovú hlavu

Závitová skrutka Xiaoguo® s krížovou drážkou v Číne sa široko používa pri montáži nábytku, automobilových dielov a elektrických spotrebičov. Dizajn pohonu uľahčuje inštaláciu Vďaka svojmu závitovému dizajnu a kužeľovej špičke nevyžaduje žiadne predbežné závitovanie. Dosahuje bezpečný uzamykací efekt a účinne zabraňuje uvoľneniu.

Odoslať dopyt

Popis produktu

Zápustná skrutka s krížovou drážkou s miskou od výrobcuXiaoguo®je veľmi bežný typ skrutky. Jej hlava má tvar plochého kotúča s drážkou v tvare kríža. Túto drážku je možné utiahnuť pomocou krížového skrutkovača. Jeho najvýraznejšou vlastnosťou je, že nevyžaduje predvŕtanie závitov na obrobku - stačí vyvŕtať otvor vhodnej veľkosti do kovovej dosky, plastového dielu alebo dreva a jednoducho ho zaskrutkovať.

Automaticky „vyreže“ zodpovedajúce vnútorné závity v otvore a bezpečne ich uchopí. Závitorezné skrutky s krížovou drážkou sa široko používajú pri konštrukcii elektrických skríň, automobilových interiérov, montáži nábytku a pri rýchlom spájaní hardvérových komponentov. Sú obzvlášť vhodné pre efektívnu inštaláciu pomocou elektrických skrutkovačov na hromadných výrobných linkách.

Pan Head Cross Recess Tapping Screw

Pracovný princíp

Princíp činnosti závitoreznej skrutky s krížovou drážkou s panvovou hlavou je založený na plastickej deformácii kovu alebo miernom reze v závislosti od vlastností spájaných materiálov a konštrukcie chvosta skrutky.

Prefabrikovaný spodný otvor

Pred použitím samorezných skrutiek je potrebné do pripájaného komponentu vyvŕtať alebo vyraziť vodiaci otvor. Funkciou spodného otvoru je vedenie skrutiek a kontrola priestoru pre tok materiálu.

Vytvorte vnútorný závit

Keď sa závitová skrutka s krížovou drážkou s panvovou hlavou otáča a axiálne posúva, kužeľový hrot ako prvý vstúpi do spodného otvoru, čo spôsobí mierne rozšírenie otvoru otvoru. Pretože závit je väčší ako priemer spodného otvoru, zuby závitu vyvinú radiálnu kompresiu na materiál steny otvoru.

Stupeň uzamknutia

Keď je skrutka úplne zasunutá, drážka závitu vytvorená stlačením alebo rezom je v zákryte so závitom skrutky. Spojovaný materiál prechádza miernym odskokom v medziach pružnosti, pevne zviera závity skrutky a vytvára obrovský trecí odpor. Táto trecia sila pôsobí na obe súčasne, čím zabraňuje samovoľnému uvoľneniu skrutky pri vibráciách alebo pôsobení vonkajšej sily.

Pan Head Cross Recess Tapping Screw

FAQ

（1）Do akej hrúbky oceľových plechov sa dá zaskrutkovať?

Odporúča sa, aby hrúbka spojených oceľových dosiek nebola väčšia ako menovitý priemer skrutiek. Mäkké materiály ako plasty a drevo je možné vhodne zahustiť.

（2）Prečo máte pocit, že pri krútení je veľký krútiaci moment a dokonca spôsobuje zlomenie klinca?

Možné príčiny a riešenia:

Spodný otvor je príliš malý → Mal by byť primerane zväčšený

Nadmerný montážny moment → Znížte otáčky

（3） Aké je vaše minimálne množstvo objednávky (MOQ)?

Štandardná špecifikácia hromadného MOQ skrutky s krížovým zapustením s panvovou hlavou je približne 10 000 - 50 000 kusov.

Pan Head Cross Recess Tapping Screw

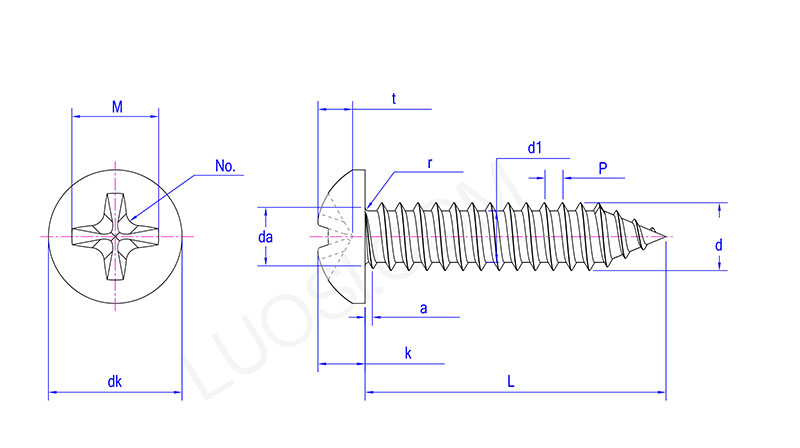

Po	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k max	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Nie	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t max	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 max	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d max	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
