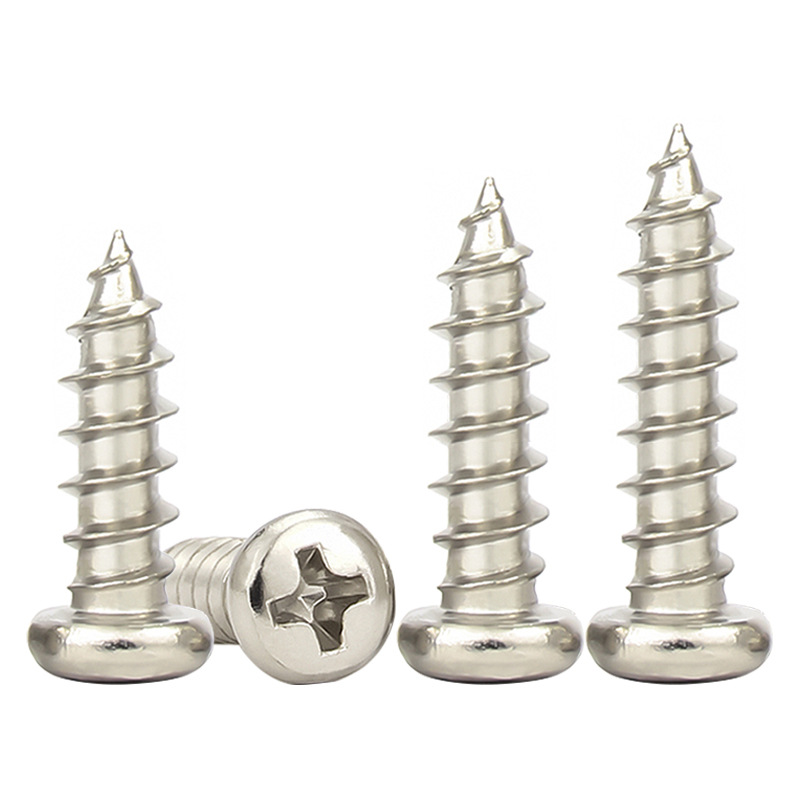

Samorezné skrutky Phillips Pan Head

Táto samorezná skrutka s krížovou hlavou Phillips od Xiaoguo® China je samorezná skrutka s krížovou drážkou, ktorá vyhovuje normám ISO, DIN, GB a JIS. Dizajn otočnej hlavy zaisťuje rovnomerné rozloženie napätia a zabraňuje poškodeniu materiálu. Môže priamo vytvárať vnútorné závity bez predbežného závitovania a je široko používaný v priemyselných a montážnych aplikáciách.

Odoslať dopyt

Popis produktu

Samorezné skrutky s krížovou hlavou PhillipsodXiaoguo® Čína spĺňa nadnárodné normy ISO, DIN, GB a JIS, pričom využíva optimalizovanú panvovú hlavu, krížový pohon a samoreznú štruktúru kužeľových hrotov pre kovové, plastové a drevené upevňovacie prvky. Továreň Xiaoguo® dodáva dátové grafy v plnej veľkosti, štandardné exportné kartónové balenia a prispôsobiteľné špecifikácie malých balíkov, aby vyhovovali rôznym potrebám veľkoobchodu a maloobchodu.

Názov produktu: Samorezné skrutky s krížovou hlavou Phillips

Spoločné normy: ISO 7049, DIN 7981, GB/T 845, JIS B 112

Samorezné skrutky s krížovou hlavou Phillips sú typom závitového spoja s plochou kruhovou hlavou a krížovým vybraním na vrchu. Tyčová časť má závitový závit. Rozstup je pomerne veľký a profil zuba hlboký. Chvostová časť je kužeľovitá alebo špicatá. Pri vkladaní prefabrikovaných otvorov alebo tenkých dosiek vyrobených z kovov, plastov, dreva atď. sa môže spoľahnúť na vlastné závity na vytlačenie alebo vyrezanie zodpovedajúcich vnútorných závitov v otvoroch bez potreby predbežného závitovania alebo použitia zodpovedajúcich matíc. Konštrukcia panvovej hlavy poskytuje veľkú tlakovú plochu.

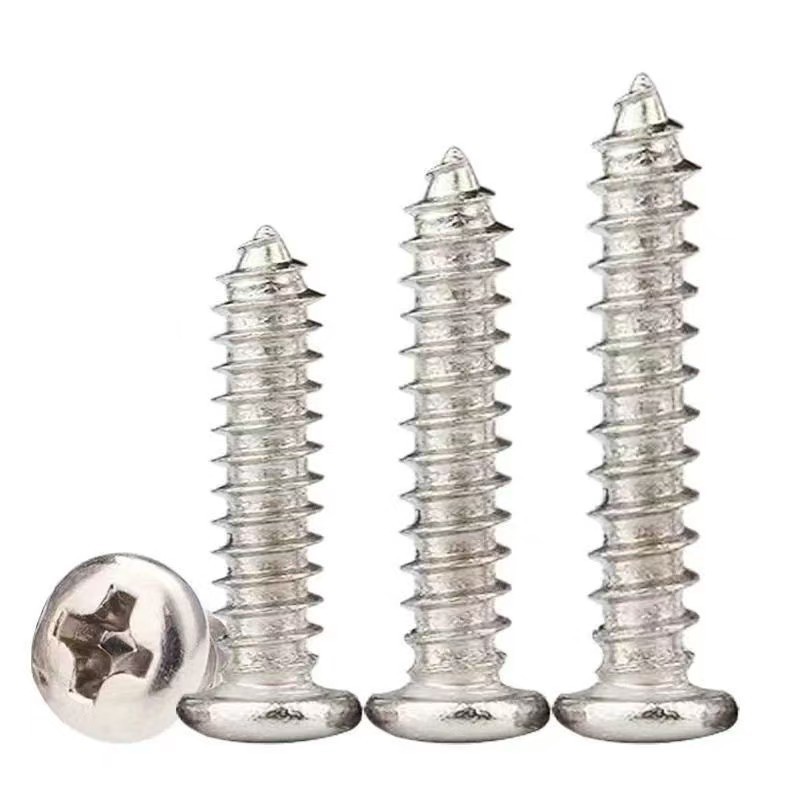

Phillips Pan Head Self Tapping Screws

Úvod do štruktúry

Štruktúru týchto samorezných skrutiek s krížovou hlavou možno rozdeliť do piatich funkčných oblastí: hlava, unášacia drážka, hriadeľ, závit a koniec.

1.Hlava panvice

Hlava má tvar nízkeho valcovitého tvaru, pričom horný povrch je plochý alebo mierne zakrivený a okraje sú v pravom uhle alebo mierne skosené.

Hlava panvy poskytuje veľkú plochu nesúcu tlak, ktorá dokáže rovnomerne rozložiť axiálnu silu pri uťahovaní na povrch upevneného materiálu, čím sa zabráni deformácii alebo rozdrveniu tenkej dosky.

2.Cross Recess / Phillips

Štrbina má tvar kríža s kužeľovitým dnom v strede. Dve štrbiny prebiehajú navzájom kolmo a otvárajú sa smerom von.

Tento krížový dizajn pomáha hrotu skrutkovača zarovnať sa pri uťahovaní samorezných skrutiek s krížovou hlavou, takže sa tak ľahko neskĺzne. V porovnaní s plochou drážkou znesie vyšší uťahovací moment a je vhodný pre vysokorýchlostnú montáž elektrickými skrutkovačmi.

3. Poklepanie na závit

Uhol profilu špirálového zuba je väčšinou 60°, ale hrot zuba je relatívne ostrý, zatiaľ čo základňa zuba má hladký oblúkový prechod.

4. Kužeľový bod

Chvost má kužeľovitý tvar, s uhlom kužeľa približne 30° až 45°.

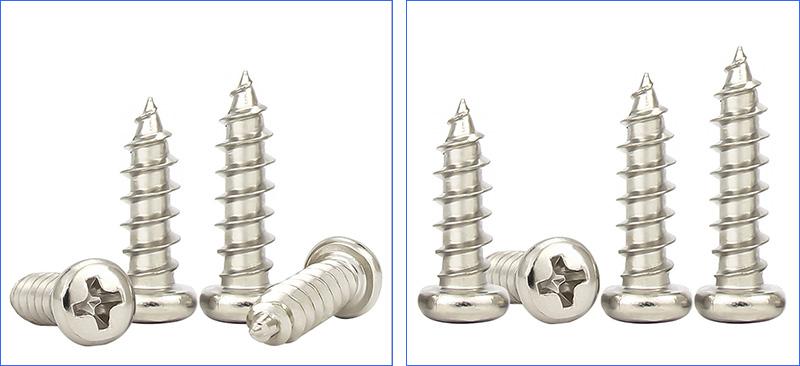

Phillips Pan Head Self Tapping Screws

FAQ

1.Aký je váš štandardný exportný obal?

Vnútorné vrecko je vyrobené z PE plastového vrecka a antikorózneho papiera. Vonkajšia krabica je dvojstenná krabica z vlnitej lepenky. Každá krabica má čistú hmotnosť 25 kg. Je upevnený fóliou na ovíjanie paliet a baliacimi pásmi.

2. Dokážete vyrobiť malé balenie?

Jasné. Máme 1 kg, 2 kg a 5 kg plastové vrecia. Tiež krabice so 100, 200 alebo 500 kusmi.

3.Čo ak sú v rovnakej krabici zabalené rôzne veľkosti skrutiek? Obávame sa ich pomiešania.

Naozaj neodporúčame dávať rôzne veľkosti do jednej krabice. Ale ak musíte, môžeme ich zabaliť do plastových krabičiek s oddelenými priehradkami alebo vložiť každú veľkosť do vlastného malého vrecka. A na každej jasne označíme veľkosti.

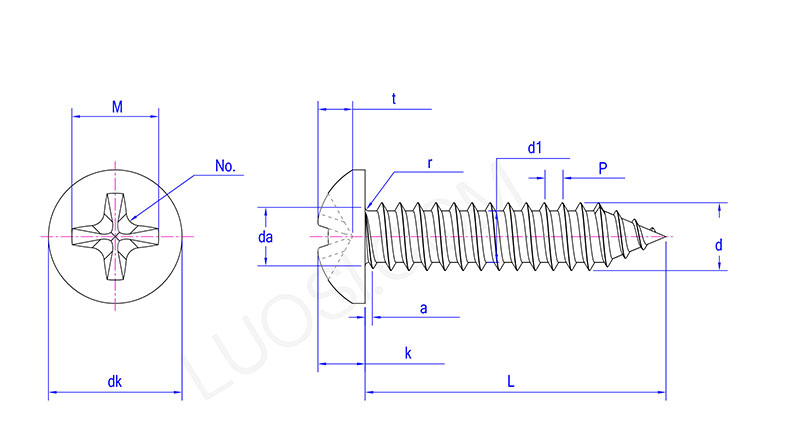

Phillips Pan Head Self Tapping Screws

Po	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k max	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Nie	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t max	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 max	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d max	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
