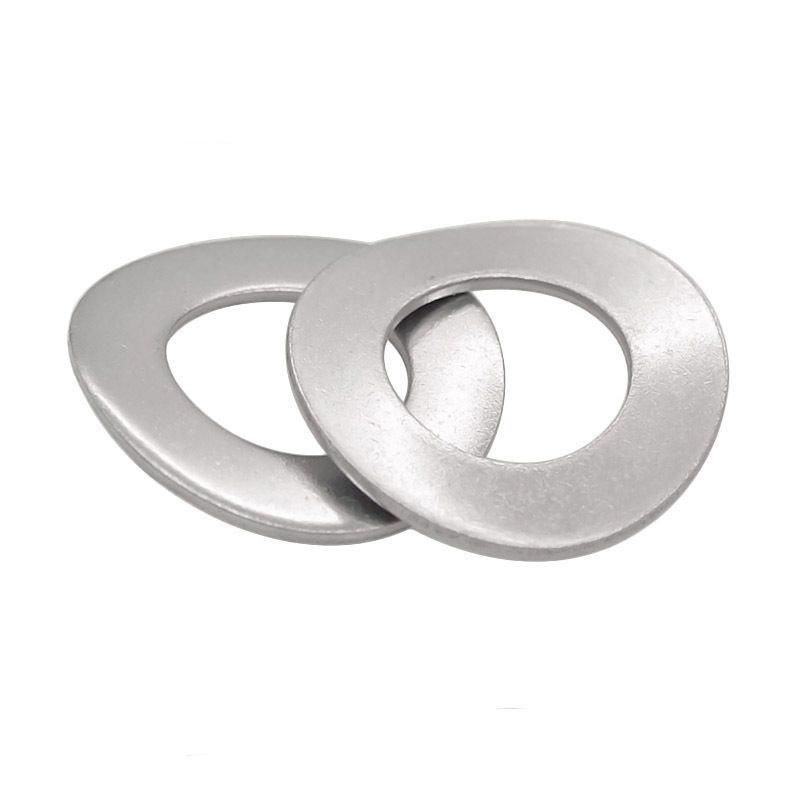

Zakrivená pružinová podložka DIN137A

Zakrivená pružinová podložka DIN137A vyrobená spoločnosťou Xiaoguo® Factory má jedinečný dizajn. Táto konštrukcia môže poskytnúť stabilnú axiálnu predpätú silu medzi komponentmi, ako sú ložiská, eliminovať axiálnu vôľu, zabrániť otrasom podložiek, a tým zabrániť ovplyvneniu celkového použitia.

Odoslať dopyt

Popis produktu

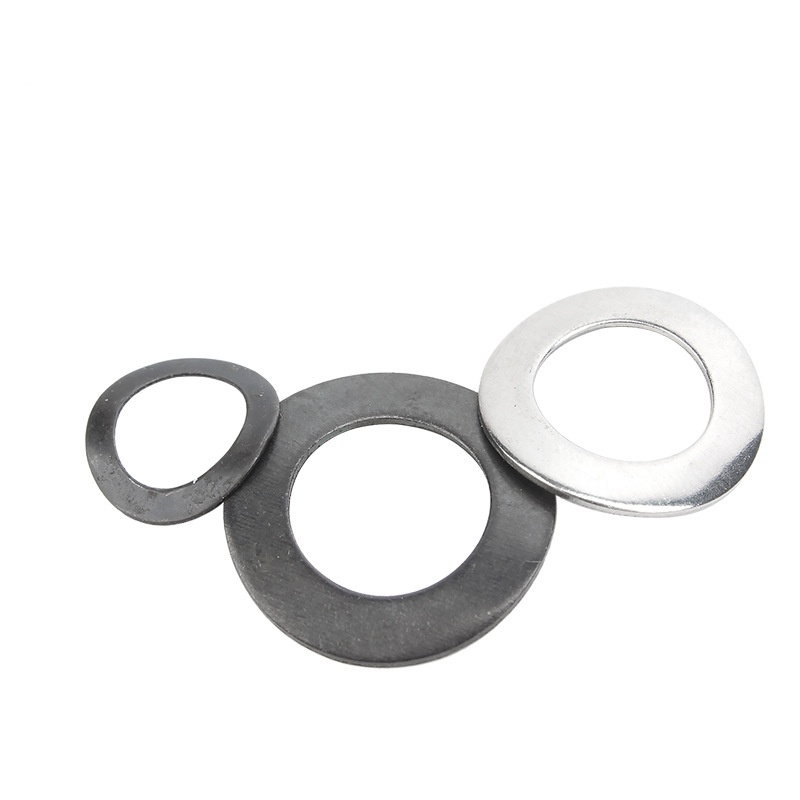

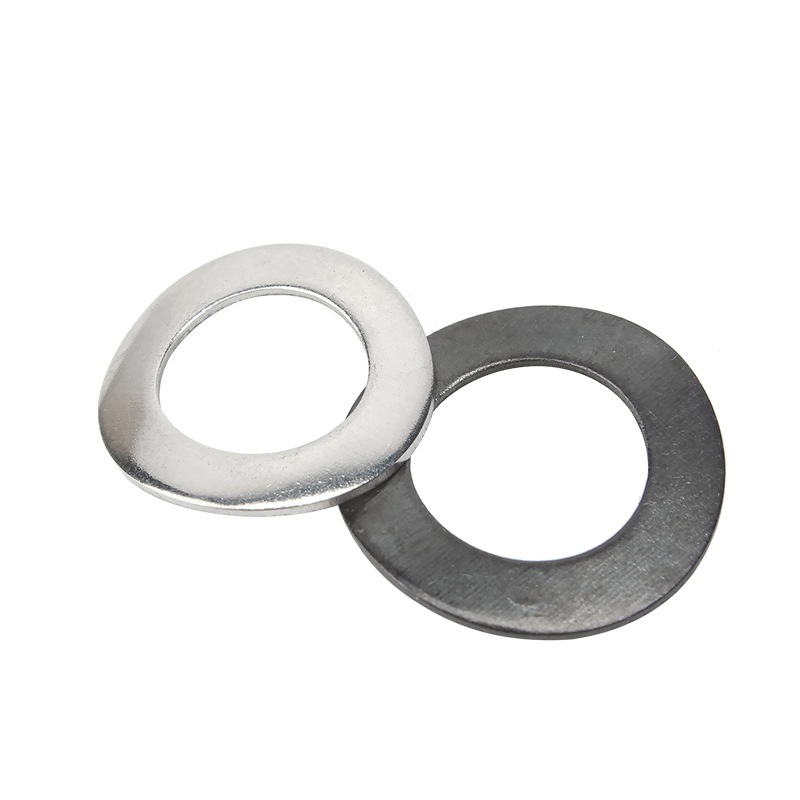

Zakrivená pružinová podložka DIN137A je elastické kovové tesnenie s jednoduchou alebo viacnásobnou oblúkovou ohýbacou štruktúrou. Vytvára elastickú predpätú silu prostredníctvom vlastnej oblúkovej deformácie a je namontovaný pod skrutkami a maticami. Používa sa na odstránenie medzery v spojoch spojovacích prvkov, udržiavanie sily predpätia, kompenzáciu tepelnej rozťažnosti alebo opotrebovania a odolávanie miernym vibráciám.

Meno	Zakrivená pružinová podložka DIN137A
Materiál	Nehrdzavejúca oceľ/legovaná oceľ/uhlíková oceľ/mosadz/pružinová oceľ
Normy	DIN137A
Niť	Metrický/metrický
Veľkosti	M2-M12
Dokončiť	Zinok/Čierny/Prírodný/iné
Prispôsobiteľné	ÁNO
Ukážka	ÁNO

Úvod do štruktúry

Ako vyzerá štruktúra zakrivenej pružinovej podložky DIN137A? Zjednodušene povedané, je to malý kovový krúžok s oblúkovým tvarom.

【Celkový tvar】

Zakrivená pružinová podložka DIN137A nie je bežná plochá podložka. Ak ho chytíte do ruky, uvidíte, že sa sám vydúva a nezostáva plochý. V závislosti od spôsobu vydutia existujú hlavne dve štruktúry:

（1）Jednovlnný oblúkový tvar (ako malý oblúkový most)

Celá podložka má tvar jedného oblúka, pričom stred je vyšší a boky nižšie, čo pripomína mini oblúkový most. Vo voľnom stave je jeho prirodzená výška oveľa väčšia ako jeho hrúbka. Keď je sploštený, bude generovať spätný ťah.

(2) Viacvlnné (ako zvlnené zemiakové lupienky)

Podložka má dve alebo aj viac vĺn, pričom vrcholy a údolia sa striedajú a tvoria slučku po obvode. Keď je táto štruktúra stlačená, deformácia nie je taká významná ako pri jedinej vlne, ale elasticita je rovnomernejšia.

Tieto dva typy podložiek sú kompletné kruhové krúžky s otvorom v strede a bez zárezov na okrajoch. Hrúbka materiálu je v celom rozsahu rovnaká.

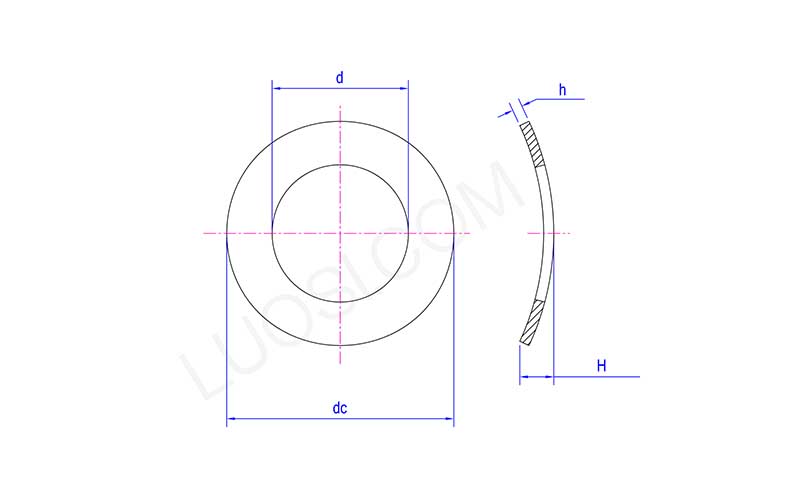

DIN137A Curved Spring Washer

Po	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
jednosmerný max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Kľúčové konštrukčné časti】

（1）Oblúkovitý obrys (jadro)

Tesnenie nie je ploché vo svojom voľnom stave; namiesto toho predstavuje jeden oblúkový povrch (ako oblúkový most) alebo viacnásobné vlnenie (ako vlny) pozdĺž kruhového smeru.

Tento zakrivený/vlnový tvar je zdrojom elasticity.

（2）Uzavretá slučka bez rezania

Zakrivená pružinová podložka DIN137A je kompletný krúžok bez akýchkoľvek špirálových rezov.

（3）Sekcia s jednotnou hrúbkou

Hrúbka tesnenia je rovnomerná po celom obvode, bez akejkoľvek postupnej zmeny alebo lokálneho stenčovania.

（4）Pomer vonkajšieho priemeru k vnútornému priemeru

Pomer vonkajšieho priemeru k vnútornému priemeru ovplyvňuje tuhosť a nosnú plochu podložky.
