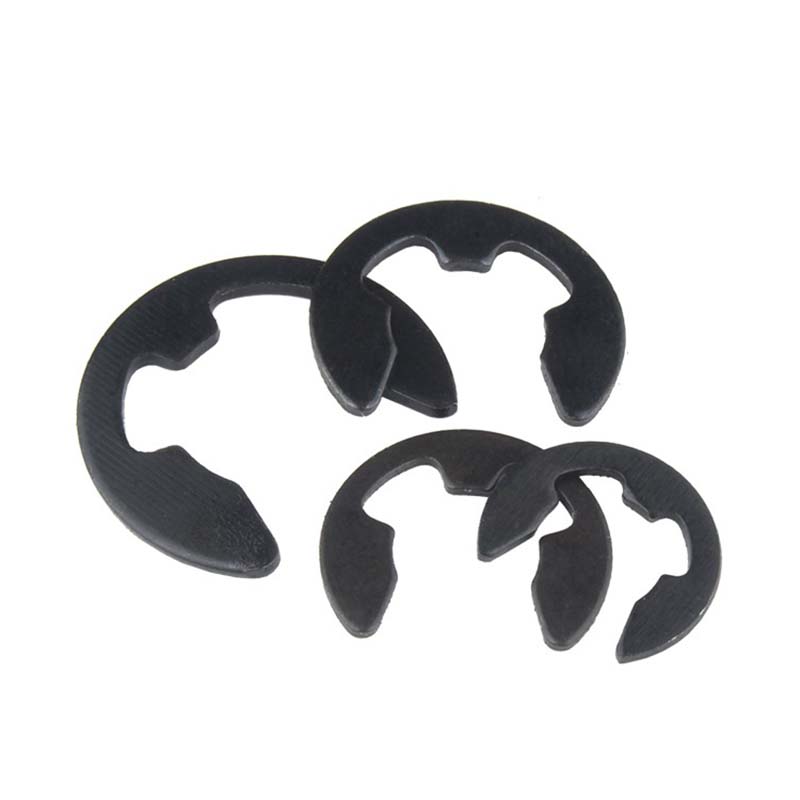

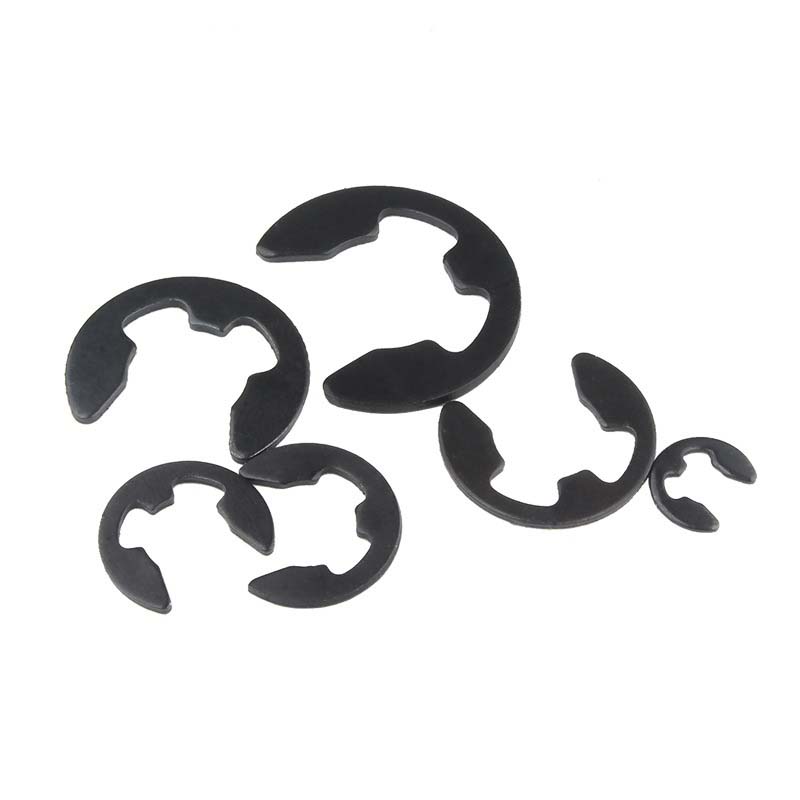

E Poistný krúžok

Poistný krúžok E sa tiež nazýva poistný krúžok typu E. Existujú dva hlavné typy: vnútorné krúžky pre otvory v puzdre a vonkajšie krúžky pre inštalácie hriadeľov. Vďaka certifikátom ISO spoločnosť Xiaoguo® zaisťuje, že všetky produkty spĺňajú prísne medzinárodné normy.

Odoslať dopyt

Popis produktu

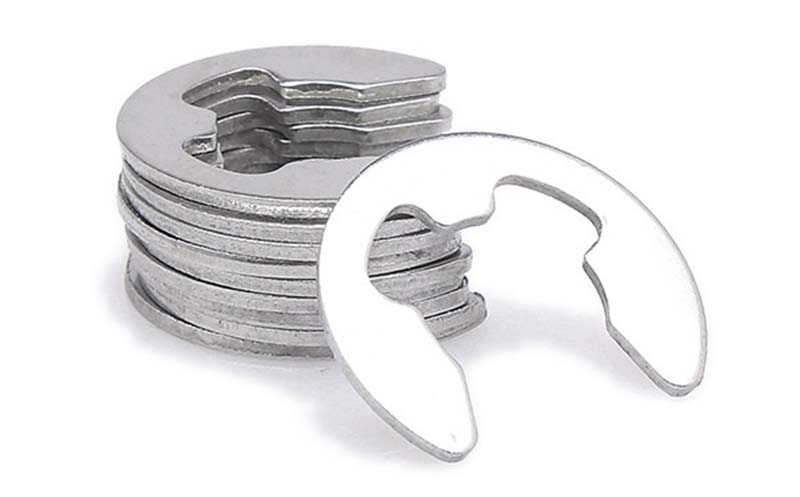

Pre E Circlips je na výber veľa materiálov, ako je nehrdzavejúca oceľ, uhlíková oceľ, hliník alebo zliatina titánu atď. Vyberte si ten správny materiál podľa rôznych potrieb a scenárov. Elastické poistné krúžky z nehrdzavejúcej ocele sú odolné voči hrdzi a korózii a sú vhodnejšie na použitie v morskom alebo chemickom prostredí. Elastické prídržné krúžky z uhlíkovej ocele sú tepelne spracované, aby mali vyššiu tvrdosť, a tým vyššiu pevnosť v ťahu a sú vhodné pre ťažké stroje. Elastický prídržný krúžok z hliníka alebo titánovej zliatiny je ľahký prídržný krúžok, ktorý je pevný a odolný. Inconel® je zliatina, ktorá odolá extrémnym teplotám a je vhodná na použitie v leteckom priemysle alebo v energetických poliach. Výber správneho materiálu môže znížiť zbytočné náklady, znížiť frekvenciu výmeny a je odolný voči opotrebovaniu a trvácny. Xiaoguo® vyrába v súlade s priemyselnými normami, ako sú DIN, ISO a ANSI, a kvalita je zaručená.

Aplikácia

E poistné krúžky sú veľmi užitočné v mechanických nastaveniach, kde potrebujete držať diely pevne na svojom mieste. Držia ložiská vo vnútri motorov, ozubené kolesá v prevodovkách a piesty v hydraulických systémoch. V automobiloch sa používajú v zostavách náprav a brzdových systémoch, zatiaľ čo v továrňach ich nájdete v dopravných pásoch a hriadeľoch čerpadiel. V elektronike drobné poistné krúžky zabraňujú pohybu konektorov. Dokonca pracujú v zelených energetických nastaveniach, ako sú prevodovky vo veterných turbínach. Tým, že zabraňujú axiálnemu posúvaniu dielov, tieto krúžky umožňujú strojom plynulejší chod, skracujú čas údržby a predlžujú životnosť zariadení v mnohých oblastiach, ako je robotika, lekárske prístroje a ťažké stroje.

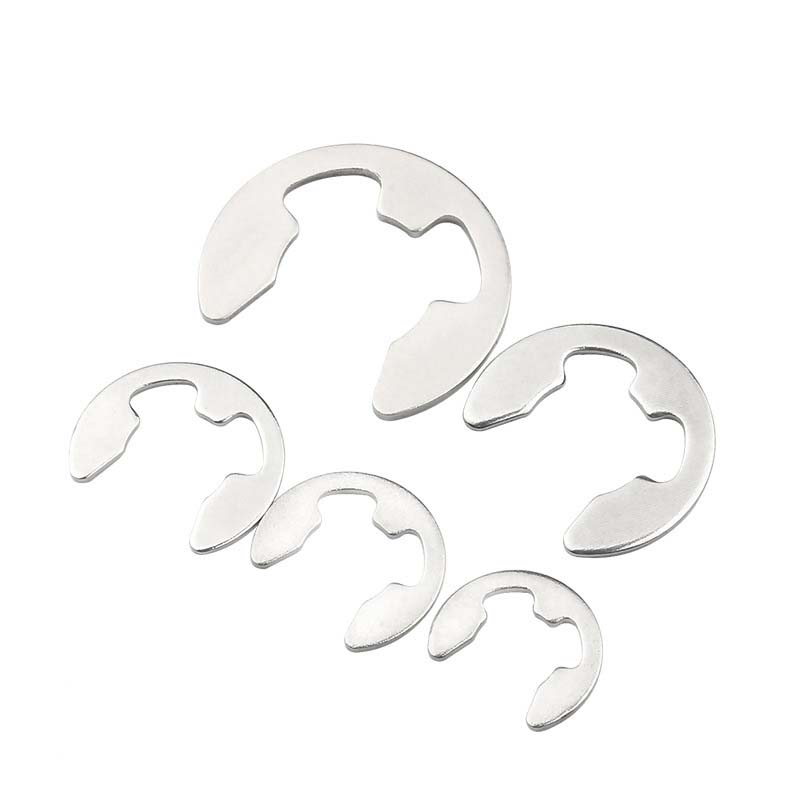

E Circlip

Veľkosť

Otázka: Ako si vybrať vhodnú veľkosť a typ poistného krúžku typu E?

Odpoveď: Pri výbere správneho poistného krúžku sa musíte pozrieť na veľkosť otvoru alebo hriadeľa, špecifikácie drážky a aké veľké axiálne zaťaženie musí zvládnuť. Na presné meranie hriadeľa/priemeru otvoru a hĺbky/šírky drážky použite vhodné nástroje. Skontrolujte vodiace lišty alebo tabuľky Xiaoguo® (napríklad DIN 471/472 alebo ANSI B27.1), aby sa tieto miery zhodovali so štandardnými veľkosťami prsteňov.

Pri vlastných nastaveniach sa zamyslite nad tým, či je zaťaženie stabilné alebo sa časom mení. Špirálové krúžky sú lepšie pre bremená, ktoré tlačia v rôznych smeroch, zatiaľ čo kužeľové krúžky fungujú dobre pre vysokorýchlostné rotujúce diely. Ak si nie ste istí, môžete sa nás opýtať na vykonanie testovania FEA, aby ste sa uistili, že prsteň zvládne stres pri práci.

Nesprávna veľkosť je veľká vec, môže spôsobiť ohyb krúžku, poškodenie drážky alebo dokonca zlyhanie celej zostavy. Nájdite si preto čas na dôkladné meranie a prispôsobte prsteň tomu, čo práca vyžaduje.

Po	Φ2	Φ2,5	Φ3	Φ3,5	Φ4	Φ5	Φ6	Φ8	Φ9	Φ12	Φ15
d max	2	2.5	3	3.5	4	5	6	8	9	12	15
d min	1.86	2.36	2.86	3.32	3.82	4.82	5.82	7.78	8.78	11.73	14.73
n max	1.825	2.325	2.625	3.125	3.65	4.65	5.65	7.68	8.18	10.715	13.215
n min	1.575	2.075	2.375	2.875	3.35	4.35	5.35	7.32	7.82	10.285	12.785
h max	0.4	0.4	0.6	0.6	0.8	0.8	1	1	1	1.2	1.5
h min	0.36	0.36	0.55	0.55	0.73	0.73	0.91	0.91	0.91	1.11	1.39
jednosmerný max	5	6	7	8	9	10	12	16	18	24	30

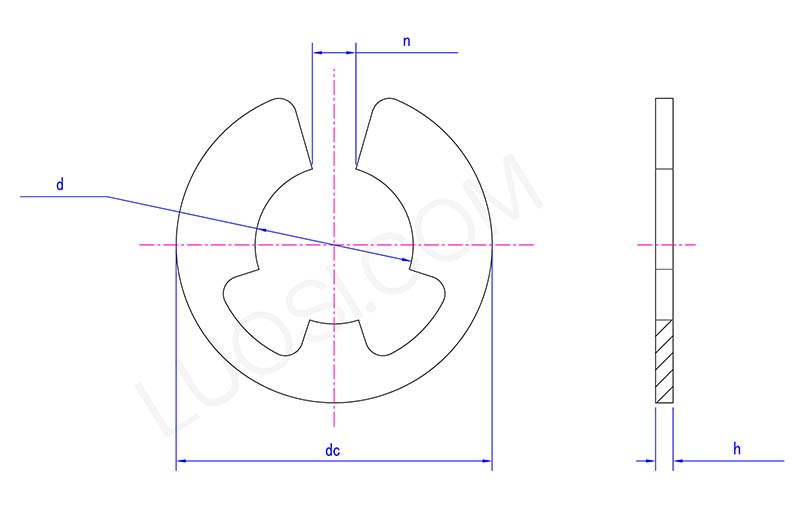

E Circlip Structure diagram

Materiál produktu

E Circlip je vyrobený hlavne z kovových materiálov, pričom konkrétny typ je vybraný na základe aplikačného prostredia a požiadaviek. Uhlíková oceľ je najbežnejším materiálom, ktorý je cenovo dostupný a má základnú pevnosť, vhodný pre všeobecné vnútorné prostredie bez vysokých požiadaviek na odolnosť proti korózii. Tieto spony z uhlíkovej ocele sú zvyčajne povrchovo upravené galvanizáciou alebo elektroforézou, aby sa zabránilo hrdzi. Pre scenáre s vyššou potrebou odolnosti proti korózii, ako sú vonkajšie zariadenia alebo vlhké prostredie, sa používa nehrdzavejúca oceľ. Bežné triedy nehrdzavejúcej ocele zahŕňajú 304 a 316, ktoré dokážu účinne odolávať oxidácii a korózii. V niektorých vysokoteplotných alebo vysokopevnostných aplikáciách, ako sú priestory automobilových motorov, sa legovaná oceľ používa na zvýšenie tepelnej odolnosti a pevnosti v ťahu. Malý počet krúžkov E pre špeciálne scenáre s nízkou záťažou je vyrobený z hliníkovej zliatiny, ktorá je ľahká a ľahko spracovateľná. Výber materiálu priamo ovplyvňuje životnosť a výkon spony, preto ho určujú faktory ako vlhkosť prostredia, teplota, nosnosť a korózne riziká.
