Sťahovací krúžok typu E

Poistné krúžky typu E sa bežne používajú v mechanických systémoch na zabránenie axiálnemu pohybu ložísk, ozubených kolies alebo hriadeľov. Klienti dôverujú Xiaoguo® pre jeho konkurencieschopné ceny bez kompromisov v oblasti odolnosti materiálu.

Model:DIN 6799-1981

Odoslať dopyt

Popis produktu

Tento poistný krúžok typu E je vnútorný poistný krúžok, dodáva sa z rôznych materiálov, aby vyhovoval rôznym úlohám. Typy nehrdzavejúcej ocele ako 304 alebo 316 sú vhodné pre mokré alebo chemicky náročné oblasti. Tvrdšia oceľ 410 lepšie drží pri opotrebovaní. Krúžky z uhlíkovej ocele sú lacnejšie, ale stále pevné, najmä s antikoróznym povlakom. Berýliová meď funguje pre elektrické práce alebo horľavé oblasti, pretože nebude iskriť. Plastové (ako nylon) odolávajú chemikáliám a znižujú hluk v ľahších zostavách. Pre skutočne drsné továrne sa používajú tvrdšie kovy ako Hastelloy® alebo Monel®. Väčšina týchto materiálov je kontrolovaná z hľadiska bezpečnosti a ekologických pravidiel (ako RoHS), takže sú v poriadku pre regulované odvetvia.

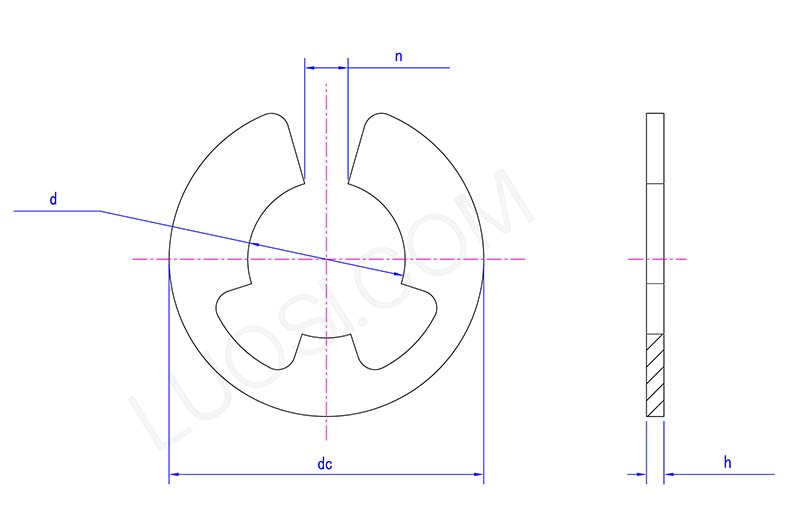

E type snap ring Structure diagram

Po	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
d max	5	6	7	8	9	10	12	15	19	24	30
d min	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
h max	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
h min	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n max	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
n min	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
jednosmerný max	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

Pravidelná kontrola a údržba

Aby poistný krúžok typu E vydržal dlhšie, z času na čas ich skontrolujte, či nie sú hrdzavé, prasknuté alebo ohnuté, najmä v strojoch s intenzívnym používaním. Udržujte ich drážky čisté, aby nečistoty nezasahovali do toho, ako sa hodia. Ak sa veľa šúcha, pridajte tuk, aby sa veci šmýkali hladšie.

Pri inštalácii sa vyhnite ich nadmernému naťahovaniu alebo príliš silnému stláčaniu, čo časom oslabuje krúžok. Ak zistíte poškodenie, vymeňte ich. Doplnky skladujte na suchom mieste (nie príliš horúcom alebo chladnom), aby sa materiál neznehodnotil. Pre bezpečnejšiu manipuláciu použite kliešte na poistné krúžky.

Vplyv environmentálnych faktorov

Otázka: Ako ovplyvňujú faktory prostredia, ako je teplota alebo vlhkosť, výkon vnútorného poistného krúžku?

Odpoveď: Ak si vyberiete nesprávny materiál, vysoké teplo alebo vlhkosť môžu pokaziť poistný krúžok typu E. Krúžky z uhlíkovej ocele (tie pevnejšie) hrdzavejú vo vlhkých priestoroch, pokiaľ nemajú antikorózny náter. Nerezové ocele (ako bežné triedy 304/316) dobre odolávajú vlhkosti, ale nad 400 °C začínajú strácať pevnosť. Niektoré nehrdzavejúce ocele alebo špeciálne kovy zostávajú pružné aj pri teplotách pod bodom mrazu. Ak ide o chemikálie, ako sú kyseliny alebo rozpúšťadlá, vyberte nereaktívny povlak (napríklad teflón).

Máme profesionálny tím, ktorý môže odporučiť vhodnéproduktovna základe scenárov používania a požiadaviek a tiež poskytovať prispôsobené služby.

Špecifikácie produktu a triedy

Snap Ring typu E má jasné špecifikácie, aby vyhovovali rôznym potrebám aplikácie, a špecifikácie sú určené hlavne veľkosťou, materiálom a nosnosťou. Pokiaľ ide o veľkosť, kľúčové parametre zahŕňajú vnútorný priemer, vonkajší priemer a hrúbku, pričom bežný vnútorný priemer sa u štandardných akostí pohybuje od 3 mm do 50 mm. Tieto veľkosti sú navrhnuté tak, aby zodpovedali bežným rozmerom hriadeľa a otvoru v mechanických zostavách. Druhy materiálov sú rozdelené na základe základného materiálu, ako je trieda uhlíkovej ocele (SWRM12) a trieda nehrdzavejúcej ocele (SUS304, SUS316), kde triedy uhlíkovej ocele sú pre všeobecné scenáre zaťaženia a triedy nehrdzavejúcej ocele pre požiadavky na odolnosť proti korózii. Nosné triedy sú klasifikované podľa maximálneho axiálneho zaťaženia, ktoré môžu zniesť, s nízkou kvalitou (do 500 N) pre zariadenia s nízkou záťažou, ako sú malé motory, a vysokou kvalitou (nad 2 000 N) pre ťažké stroje, ako sú automobilové prevodovky. Každá trieda špecifikácie je označená na obale produktu a používatelia si musia vybrať vhodnú triedu na základe špecifických požiadaviek na montáž a prevádzkových podmienok.
