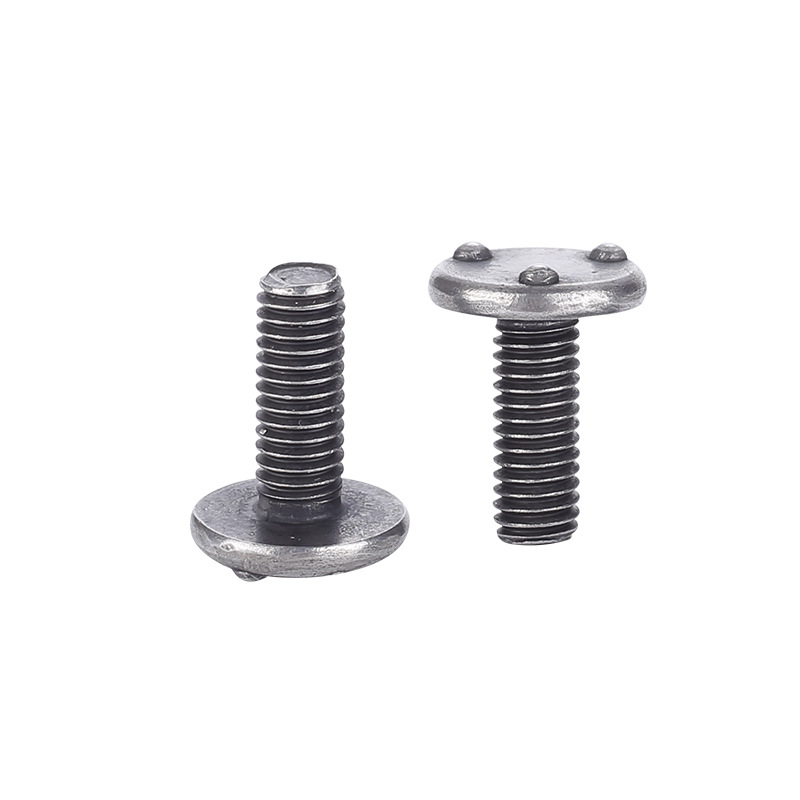

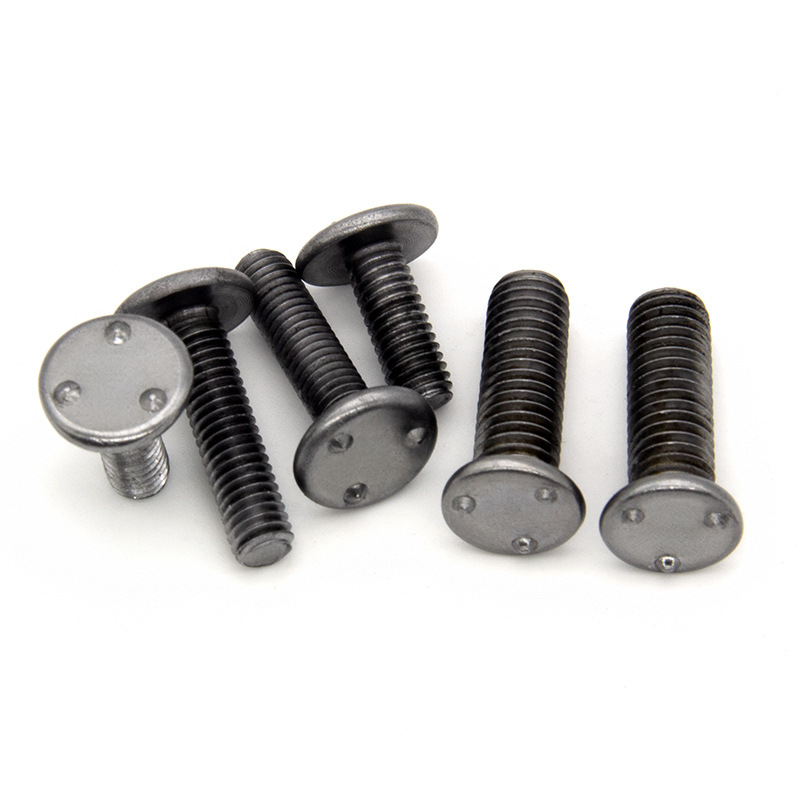

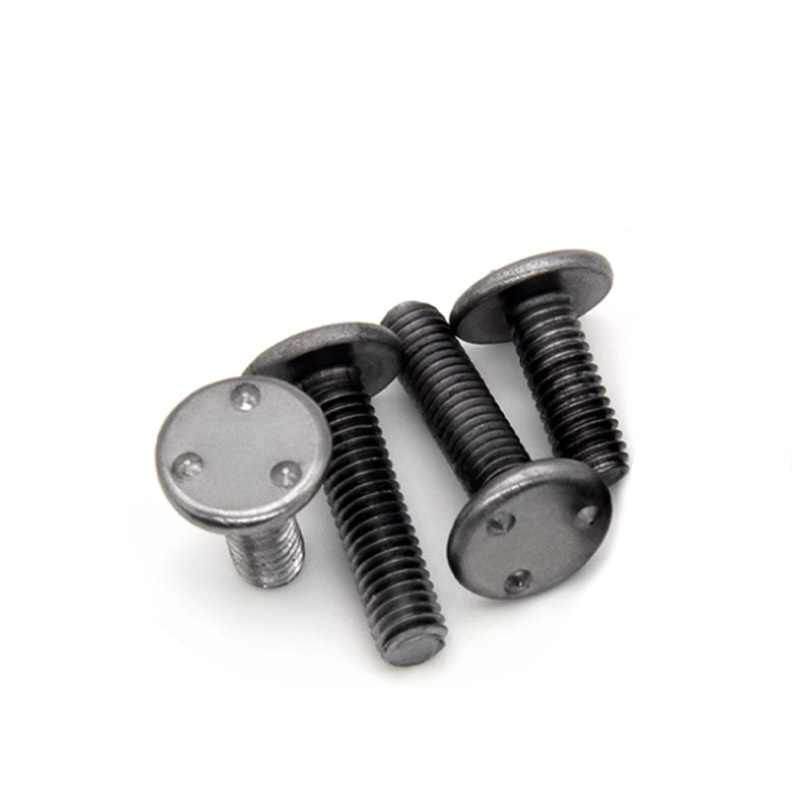

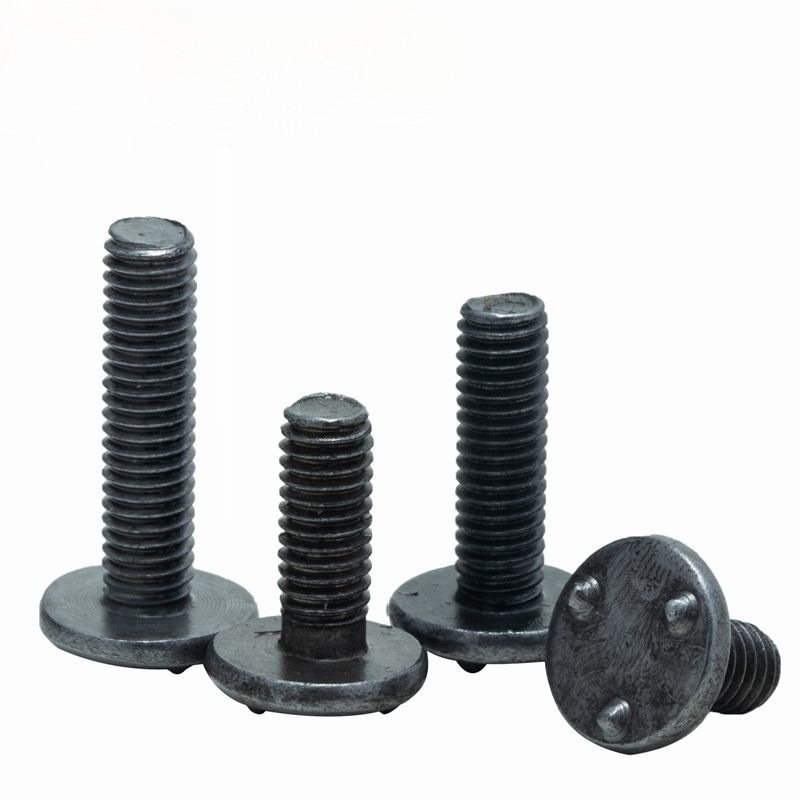

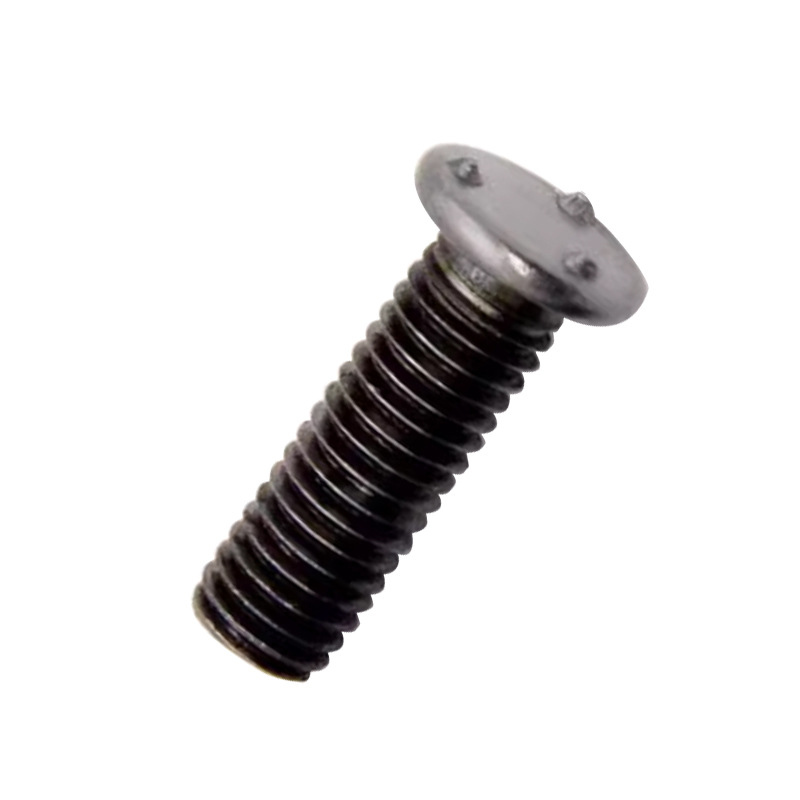

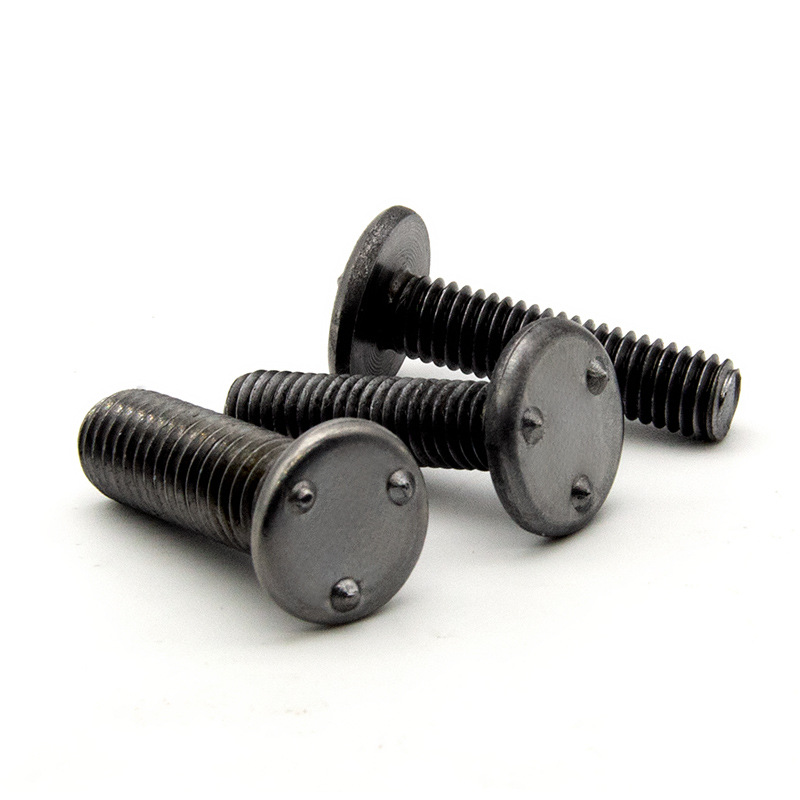

Efektívna zváracia skrutka s čelnou projekciou

Integrita spoja vytvoreného zváracou skrutkou Efficient Face sa overuje štandardnými deštruktívnymi alebo nedeštruktívnymi testovacími metódami. Xiaoguo® si už viac ako 15 rokov vybudovalo reputáciu medzi výrobcami vďaka spoľahlivej kvalite a konkurenčným cenám.

Model:Q 199B-1999

Odoslať dopyt

Popis produktu

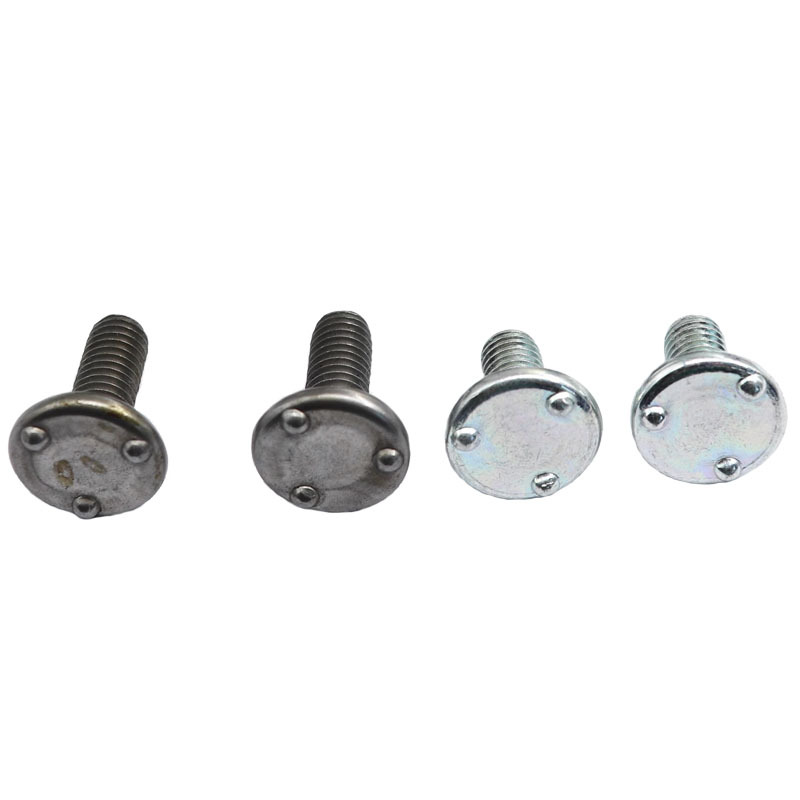

Aby boli zváracie skrutky Efficient Face projekcie odolné voči hrdzi, často dostávajú povrchové nátery. Zinkovanie – číry alebo žltý chróm – je skutočne bežné a funguje celkom dobre. Fosfátové nátery napomáhajú lepšej priľnavosti farby a ponúkajú aj určitú ochranu proti korózii. Bez ohľadu na to, aký povlak je na tieto skrutky nanesený, musí pracovať s procesom zvárania.

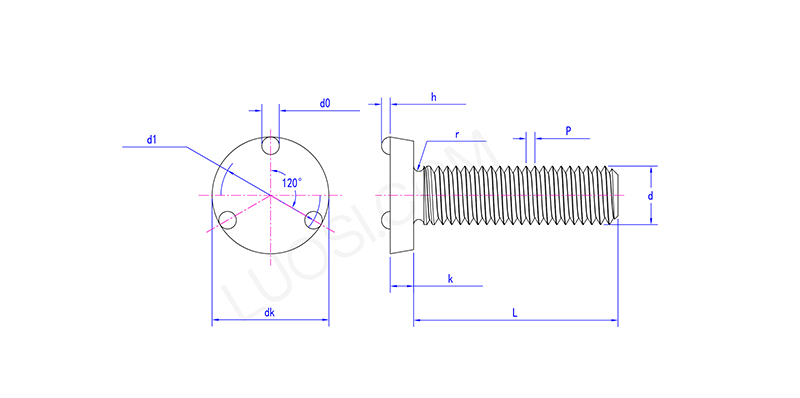

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	11.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.1
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Výhody produktu

Povrchová úprava navarovacej skrutky Efficient Face s projekciou skutočne ovplyvňuje, ako dobre dopadne zvar. Ak je povlak hrubý alebo nevedie elektrinu, môže narušiť tok elektrického prúdu a množstvo vytvoreného tepla.

Povlaky musia byť tenké, musia viesť elektrinu alebo musia byť vyrobené špeciálne na zváranie. Zvyčajne sa výstupky na týchto skrutkách pri zváraní pretlačia cez povlak, čím sa zabezpečí, že sa kovy priamo dotýkajú.

Tento dizajn zabraňuje tomu, aby povlak bránil vo vedení prúdu, čím sa zaisťuje hladký zvárací obvod. Tenký povlak tiež znižuje odolnosť proti prenikaniu výčnelkov, zachováva ochranné vlastnosti a zároveň umožňuje, aby kovové kontaktné povrchy tesne priliehali, čím sa zlepšuje pevnosť a vodivosť zvaru.

Použiteľné scenáre

Efektívne zváracie skrutky s projekciou tváre fungujú naozaj dobre vo veľkoobjemových montážnych linkách, najmä pri výrobe automobilov – napríklad pri držiakoch, paneloch a elektrických uzemneniach – a v zariadeniach, ako sú podvozky a kryty.

Sú dobré, keď dosiahnete len na jednu stranu, keď na rýchlosti zvárania veľmi záleží, alebo keď bodové zváranie matice alebo svorníkov jednoducho nebude fungovať. Dávajú pevné miesto so závitom na pripevnenie vecí.

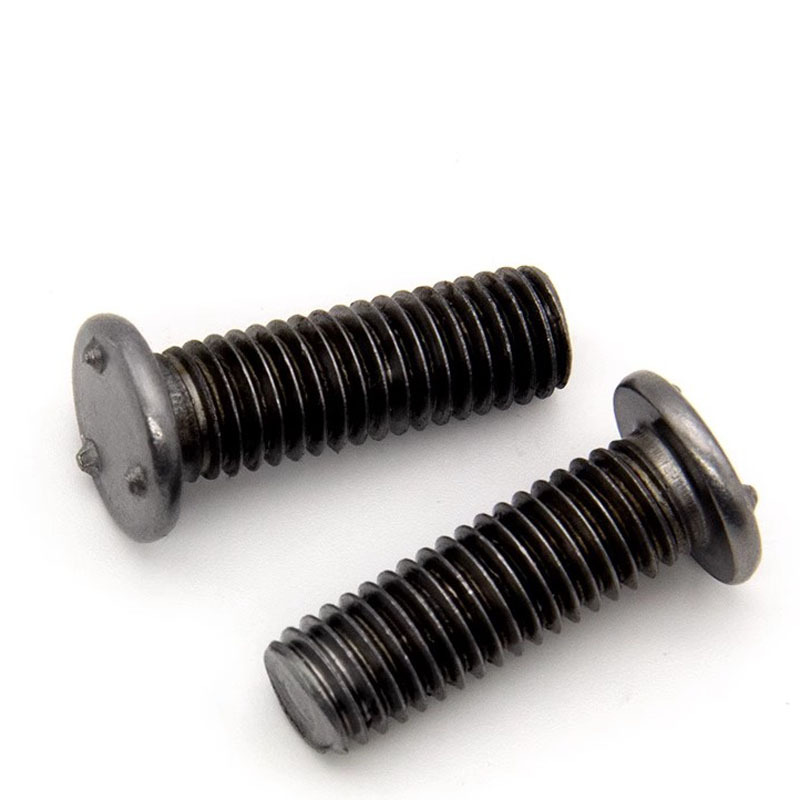

Efficient Face Projection Welding Bolt
