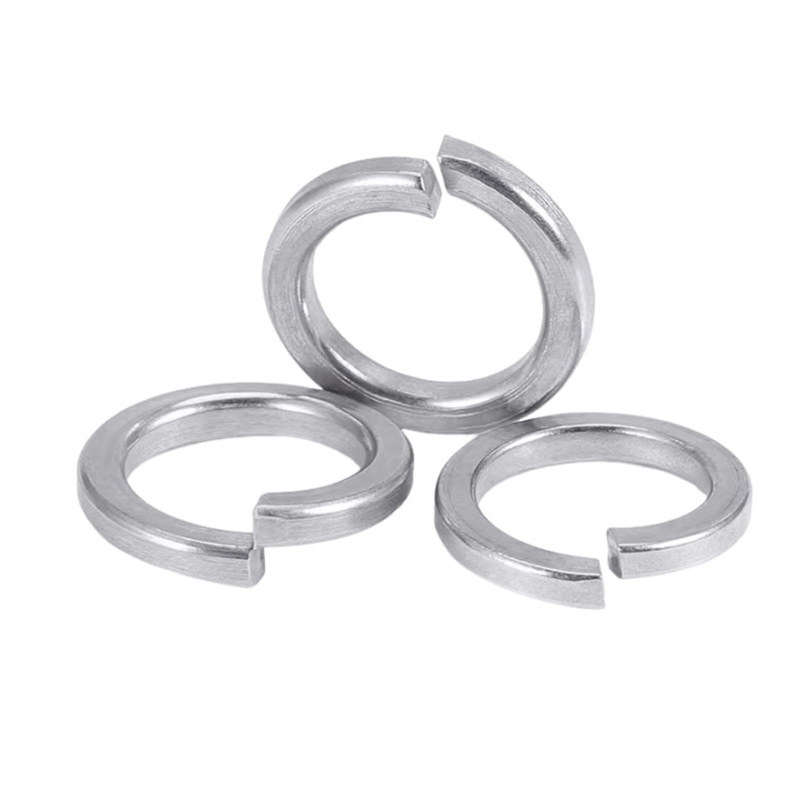

Podložka s vysokým golierom

Xiaoguo® High Golar Lock Washer na sklade sa jednoducho inštalujú. Počas používania nevyžadujú žiadne ďalšie špeciálne nástroje, majú nízku prevádzkovú náročnosť, pracovníci ich rýchlo akceptujú a sú vhodné aj na údržbu.

Odoslať dopyt

Popis produktu

Všetky zámkové podložky s vysokým golierom nemajú rovnaký dizajn. Zvyčajne sú prispôsobené podľa rôznych požiadaviek a existuje niekoľko typov. Tu je päť bežných typov:

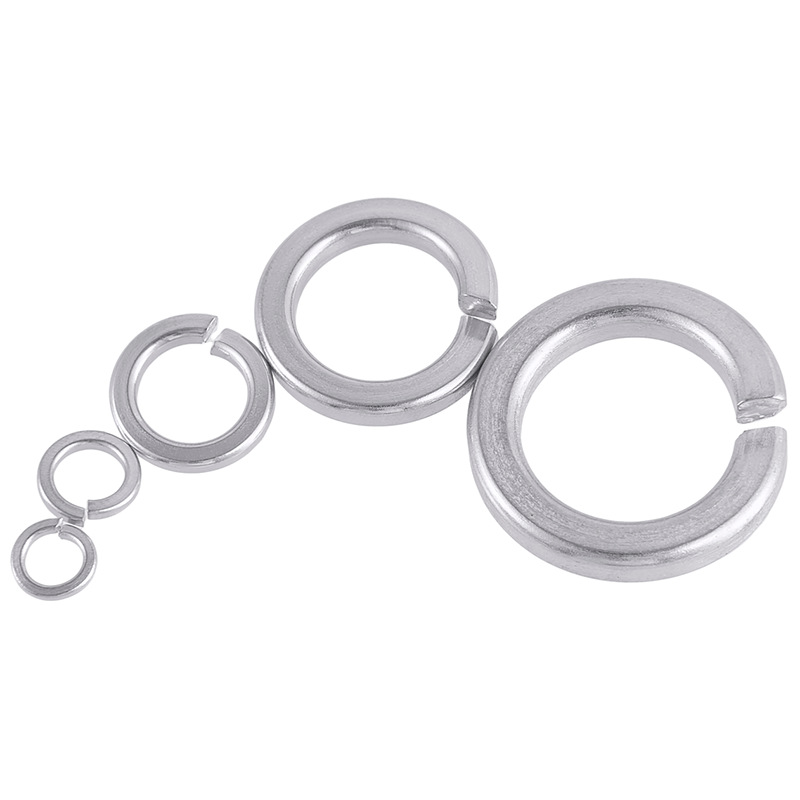

（1）Štandardný typ s jedným krúžkom (najbežnejší, DIN 127 / GB 93)

Tradičná otvorená špirálová pružinová podložka, pozostávajúca z kovového krúžku s otvorom. Vhodné pre väčšinu aplikácií s nízkym až stredným zaťažením proti uvoľneniu a je to tiež najbežnejšia a najrozšírenejšia poistná podložka s vysokým golierom na trhu.

（2）Dvojitý krúžok pre veľké zaťaženie (DIN 128)

Má dva krúžky, o jeden viac ako štandardný typ. Má väčšiu elasticitu a lepšiu odolnosť voči vibráciám. Používa sa v ťažkých strojoch, podvozkoch vozidiel a oblastiach s vysokými vibráciami.

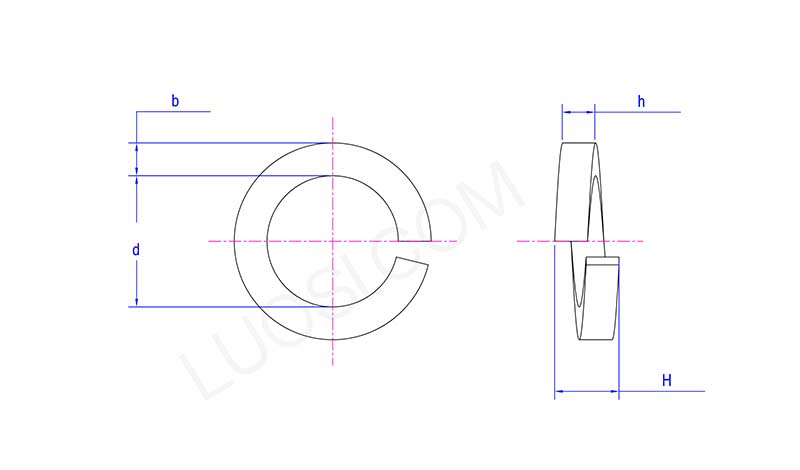

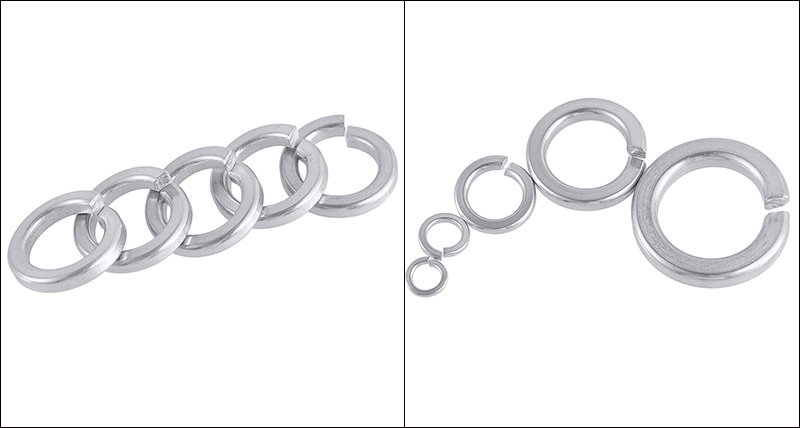

High Collar Lock Washer

Po	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

(3) Pružné podložky v tvare vlny

Nie sú v tvare špirály, ale majú zvlnený tvar s niekoľkými vrcholmi a údoliami. Používajú sa na miestach, kde je priestor extrémne obmedzený, ale stále je potrebná elasticita, ako napríklad aplikácia predbežného tlaku na ložiská.

(4) Pružinová podložka v tvare kotúča (podložka Belleville)

Jeho tvar je kužeľovitý, pripomínajúci malú misku. Vydrží extrémne vysoký tlak a používa sa na miestach vyžadujúcich kompenzáciu pružín s vysokou pevnosťou, ako je tepelná rozťažnosť a kontrakcia, kompenzácia opotrebenia atď.

（5） Ozubená poistná podložka (vnútorné zuby / vonkajšie zuby, DIN 6797 / DIN 6798)

Má vrúbkovanie okolo okraja a po utiahnutí sa zahryzne do povrchu obrobku, čím poskytuje vynikajúci protišmykový výkon. Používa sa hlavne v oblastiach vyžadujúcich elektrickú vodivosť (ako sú uzemňovacie vodiče), alebo na ochranu proti uvoľneniu malých skrutiek.

Bežné materiály

High Collar Lock Washer potrebuje dobrú elasticitu a schopnosť udržiavať elasticitu. Preto je výber materiálov veľmi dôležitý. Tu sú niektoré bežné typy materiálov:

Pružinová oceľ (65Mn / 70 oceľ / 82B)

Bežný materiál s najvyššou objednávkou, ktorý ponúka dobrú hodnotu za peniaze a vynikajúcu elasticitu. 65Mn je najbežnejšie používaný materiál pre High Collar Lock Washer, s tvrdosťou typicky v rozsahu od 42 do 50 HRC (približne 420 až 510 HV). Táto tvrdosť je dostatočná na udržanie elasticity, pričom je nepravdepodobné, že by sa zlomila.

Nerezová oceľ SUS304 / SUS316

Nerezová oceľ 304 sa používa hlavne vo vlhkých, vonkajších priestoroch alebo priestoroch s požiadavkami na čistenie (potravinárske zariadenia, zdravotnícke pomôcky). Nerezová oceľ 316 je odolnejšia voči korózii chloridovými iónmi a používa sa v námornom strojárstve a chemickom priemysle.

Uhlíková oceľ (08F / 10# / 45#)

Používa sa pre nekritické časti s nízkym zaťažením; elastická povrchová úprava vyžaduje galvanizáciu na ochranu proti hrdzi.
