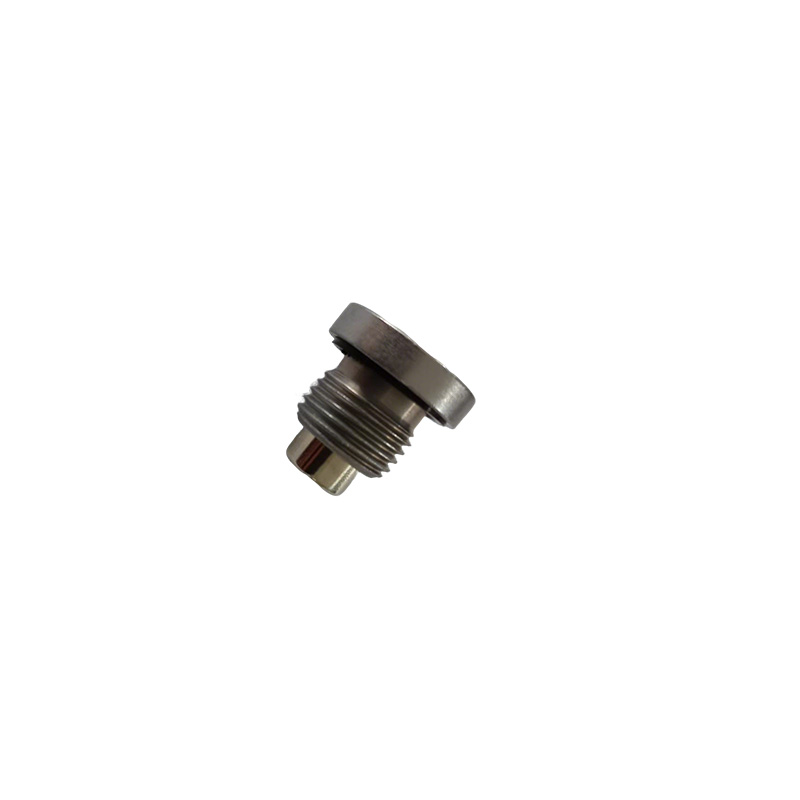

Dutá šesťhranná rúrková zátka s tesniacim krúžkom

Povrchová úprava Xiaoguo® dutej šesťhrannej rúrkovej zátky s tesniacim krúžkom je rôznorodá: galvanizácia, černenie, poniklovanie atď., ktorá účinne zabraňuje hrdzi a korózii a je vhodná do vonkajších alebo vlhkých pracovných podmienok. Všetky produkty na sklade môžu byť poskytnuté ako bezplatné vzorky.

Odoslať dopyt

Popis produktu

Spoľahlivé tesnenie je najdôležitejšou funkciou zástrčky dutého šesťhranného potrubia s tesniacim krúžkom. Tesniace operácie možno rozdeliť hlavne do nasledujúcich dvoch kategórií:

（1） Tesnenie (paralelné závity)

Princíp: Vymeniteľné tesniace tesnenie je stlačené krokom skrutkovej zátky, aby sa dosiahlo tesnenie čelnej strany

Hlavné komponenty: Medená podložka, ED krúžok, O-krúžok, hliníková podložka

（2）Závitové interferenčné tesnenie (kužeľový závit)

Princíp: Spoliehajúc sa na interferenčné uloženie vlastné kužeľovému závitu, tesnenie kov na kov sa dosiahne priamo

Komponenty jadra: Bez tesnenia, ale môžu byť doplnené tmelom alebo páskou

Hollow Hex Pipe Plug with Sealing Ring

Špeciálna technológia tesnenia

(1) Vopred aplikovaný tesniaci prostriedok na závity

Naneste tenkú vrstvu mikrokapsulového tmelu (ako je technológia predbežného nanášania od Loctite) na závity dutej šesťhrannej rúrkovej zátky s tesniacim krúžkom.

Počas inštalácie bola vrstva lepidla stlačená a popraskaná a po vytvrdnutí vytvorila tesnenie a zabezpečila funkciu proti uvoľneniu.

Vhodné pre paralelné závity alebo kužeľové závity, môže nahradiť lepiacu pásku alebo podložky.

（2）Nylonový tesniaci krúžok proti uvoľneniu

Na jednu stranu závitu pripevnite malý kúsok nylonového materiálu.

Počas vkladania je nylon stlačený, čo vytvára trenie, aby sa zabránilo uvoľneniu, a tiež poskytuje určitý stupeň tesniacej funkcie.

Používa sa hlavne v situáciách s nízkym tlakom, kde sa vyžaduje ochrana proti uvoľneniu.

(3) Integrované magnetické + tesnenie

Magnetická dutá šesťhranná rúrková zátka s tesniacim krúžkom má zvyčajne magnety zabudované v hlave. Metóda tesnenia stále používa tesnenie (paralelné závity) alebo kužeľové tesnenie závitu a medzi nimi nie je žiadny konflikt.

Hollow Hex Pipe Plug with Sealing Ring

PARTNO	NIT	ED CPTIVE	DIMENSIONS
PARTNO	E	ED CPTIVE	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20 x 1,5	ED-20	14	19	10	26	35-50
TMN22	M22 x 1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26 x 1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

Odporúčanie na tesnenie

Pre väčšinu štandardných aplikácií (automobily, všeobecné strojné zariadenia): Vyberte DIN 910 dutú šesťhrannú rúrkovú zátku s tesniacim krúžkom + medené podložky, ktoré sú jednoduché, spoľahlivé a majú najnižšie náklady.

Pre vysokotlakovú alebo častú demontáž: Vyberte si tesniace krúžky ED, ktoré je možné opätovne použiť a majú vysoký tesniaci tlak.

Pre ultravysokotlakové alebo kompaktné priestory: Zvoľte kužeľové závity (NPT/BSPT) + tmel.

Pre korozívne alebo vysokoteplotné prostredie: Uprednostňujte skrutky z nehrdzavejúcej ocele + medené podložky alebo krúžky FKM ED.

Ak potrebujete odporučiť konkrétne riešenie tesnenia pre konkrétny scenár zákazníka, uveďte podrobnosti a my vám poskytneme presný návrh.
