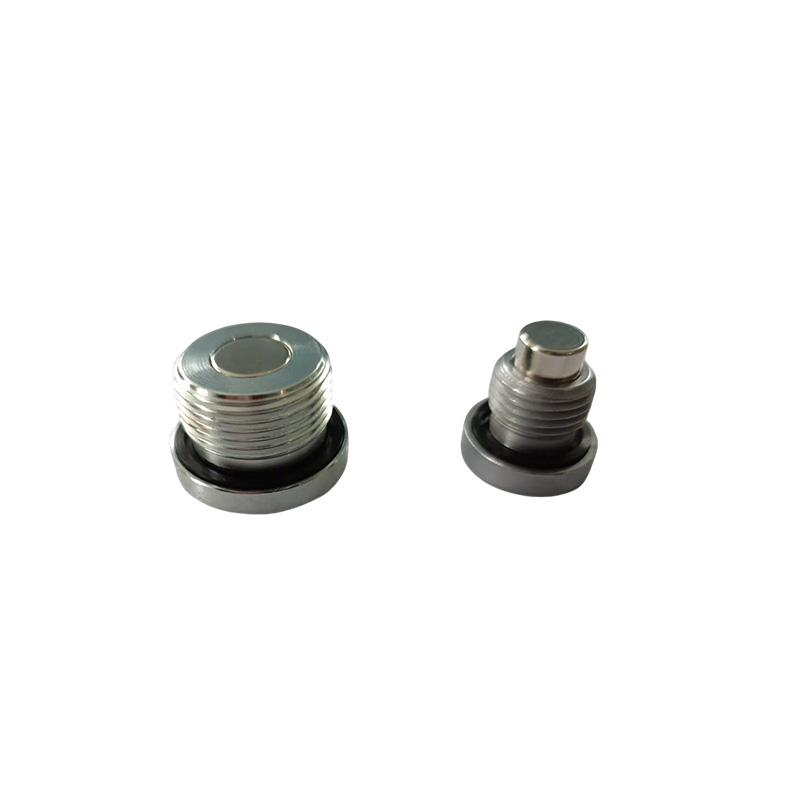

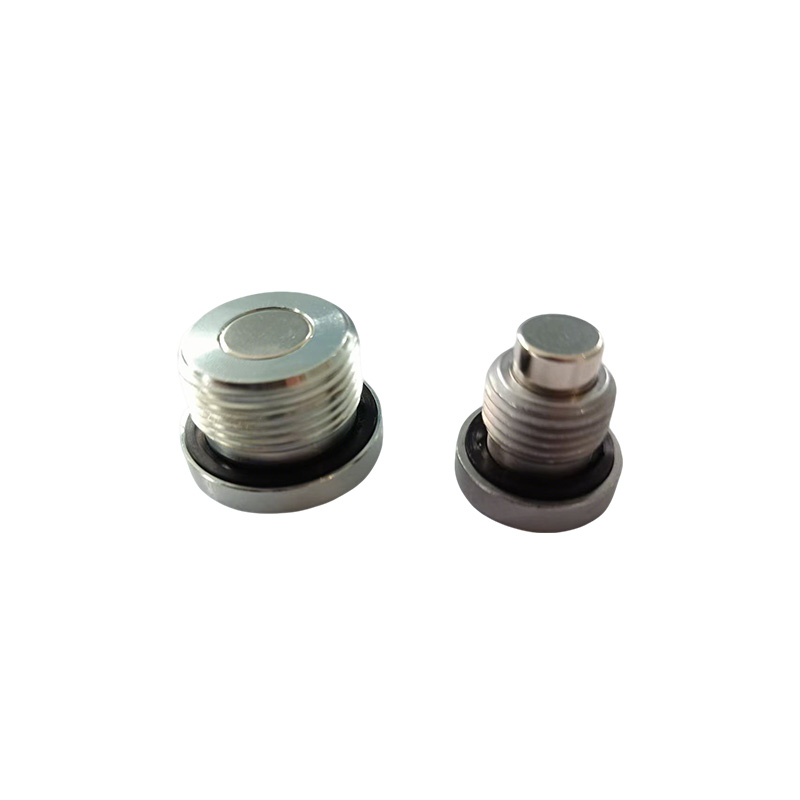

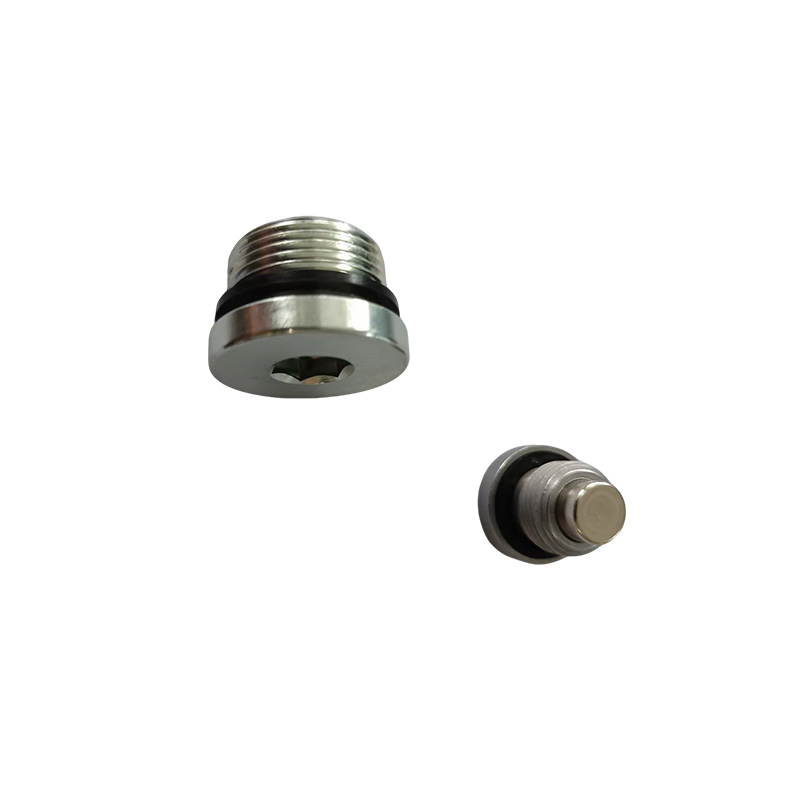

Dutý šesťhranný zástrčkový adaptér na olejovú zátku

Dizajn šesťhrannej hlavy inventárneho produktu Xiaoguo® „Adaptér dutých šesťhranných samčích olejových zátok“ je vhodný pre prenos s vysokým krútiacim momentom. Použitie štandardného kľúča alebo nástrčky na prevádzku zaisťuje bezpečné upevnenie bez akéhokoľvek uvoľnenia.

Model:DIN910

Odoslať dopyt

Popis produktu

Adaptér dutého šesťhranného samčieho olejového konektora je komponent hydraulického/pneumatického pripojenia potrubia, ktorý má vonkajší šesťhranný tvar, má axiálnu štruktúru s priechodnými otvormi a využíva rozhranie s vonkajším závitom. V podstate ide o „šesťhrannú zátku so závitom so stredovým otvorom“, ktorá dokáže utesniť porty ako bežná záslepka a navyše umožňuje doplnkové funkcie, ako je testovanie tlaku, odsávanie, odber vzoriek alebo dočasné pripojenie prístroja cez svoju dutú štruktúru.

V porovnaní s bežnými plnými zátkami je hlavný rozdiel v nasledujúcom: Pevné zátky môžu len jednoducho tesniť, zatiaľ čo dutý šesťhranný adaptér je „multifunkčný kanál“, ktorý dokáže vykonávať rôzne diagnostické a údržbárske operácie bez demontáže systému.

Model č.	DIN910	Drážka	Šesťuholník
Pripojenie	Common Bolt	Štýl hlavy	Šesťhranné
Štandardné	DIN, GB, ANSI, BSW, JIS, GOST	stupňa	8.8
Výška tónu (P)	1,1 - 1,8 mm	Priemer	M3-M24
Dĺžka	6-50 mm	Povrch	Primárna farba

Štandardné špecifikácie

Adaptér Hollow Hexagon Samec Oil Plug hlavne vyhovuje normám DIN (nemecké priemyselné normy), ISO (Medzinárodná organizácia pre normalizáciu) a GB (čínske národné normy) atď.

（1）Normy DIN: Jeden z najuniverzálnejších štandardov. Špecifikácie sú jasné. DIN 910 je špecifická norma pre šesťhranné skrutky s drážkou s osadením, s valcovým (paralelným) závitom a dorazovými stupňami, čím sa dosiahne utesnenie pomocou vymeniteľných podložiek. Ďalšie súvisiace normy zahŕňajú DIN 908 (vnútorné šesťhranné skrutky), DIN 906 (šesťhranné kužeľové skrutky so závitom) a DIN 909 (vonkajšie skrutky so šesťhranným kužeľovým závitom).

（2）Normy ISO a GB: Aplikácie internacionalizácie a lokalizácie. ISO 9974-4 je medzinárodná norma, ktorá plne definuje rozmery, dizajn a testovacie metódy pre vonkajšie a vnútorné šesťhranné matice používané vo všeobecných kvapalinových prevodovkách a všeobecných zariadeniach. GB/T 2878.4-2011 a GB/T 43077.4-2023 preberajú normy ISO 6149-4 a ISO 9974-4 ekvivalentným spôsobom. Šesťhranné matice, ktoré spĺňajú tieto národné normy, môžu mať maximálny pracovný tlak až 63 MPa (približne 630 barov).

Štandardný typ závitu Kľúčová vlastnosť Spôsob utesnenia

DIN 906 kužeľový (R) šesťhranný pohon, bez goliera Kov na kov (kužeľový závit)

DIN 908 Paralelný (G/M) šesťhranný pohon, s nákružkom Vymeniteľný tesniaci krúžok (meď, ED, O-krúžok)

DIN 910 Paralelná (G/M) Šesťhranná hlava, s golierom Vymeniteľný tesniaci krúžok

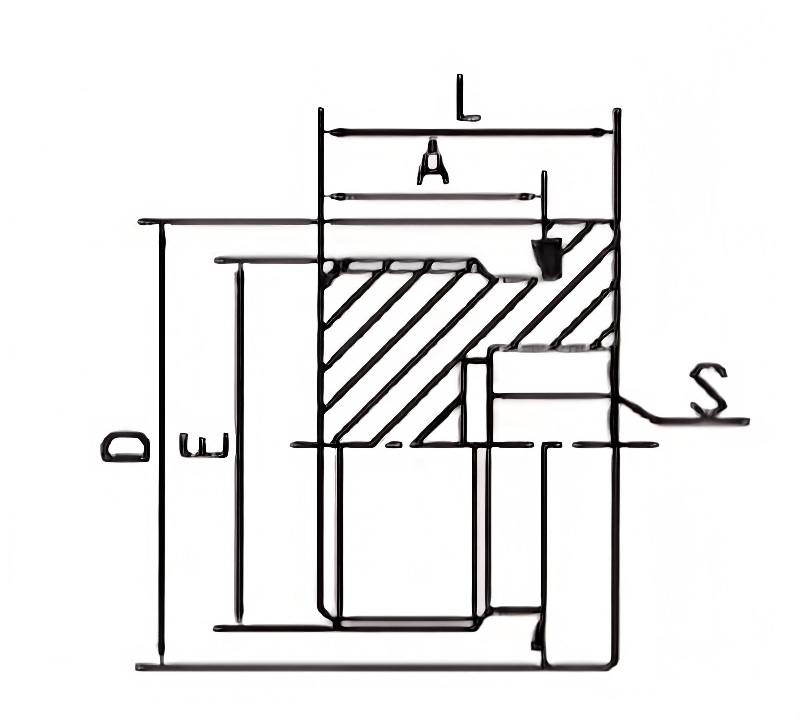

PARTNO	NIT	ED CPTIVE	DIMENSIONS
PARTNO	E	ED CPTIVE	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20 x 1,5	ED-20	14	19	10	26	35-50
TMN22	M22 x 1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26 x 1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

FAQ

（1） Aké normy spĺňajú vaše produkty?

Náš dutý šesťhranný samčí olejový adaptér je vyrobený v súlade s normou DIN 910 (paralelné závity s puzdrom, vymeniteľný tesniaci krúžok) a normou DIN 909 (kónické závity, tesnenie kov na kov).

（2）Aké materiály je možné použiť pre adaptér Hollow Hexagon Same Oil Plug?

Medzi štandardné materiály patrí uhlíková oceľ (triedy 4.8, 6.8, 8.8, 10.9, 12.9), nehrdzavejúca oceľ (A2-70, A4-80, 304, 316), mosadz a hliník. Dodávame aj legovanú oceľ pre aplikácie s vysokou pevnosťou.

（3） Poskytujete vzorky? Aká je dodacia lehota pre vzorky?

Áno, pre štandardné veľkosti sú k dispozícii bezplatné vzorky. Skladované vzorky odosielame do 3–5 dní expresne (DHL/FedEx). Vlastné vzorky vyžadujú 15–20 dní na výrobu.
