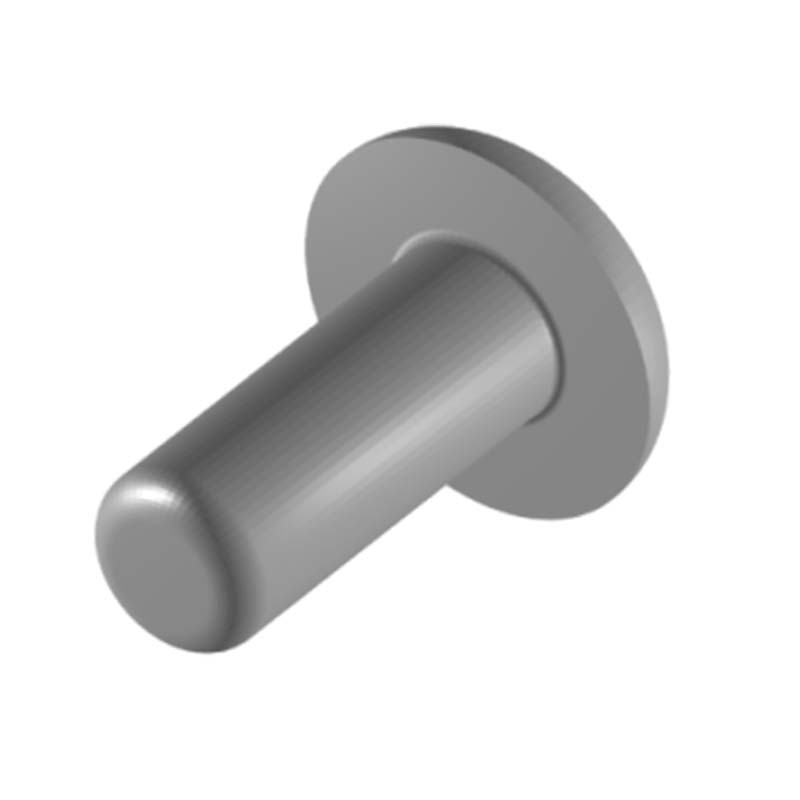

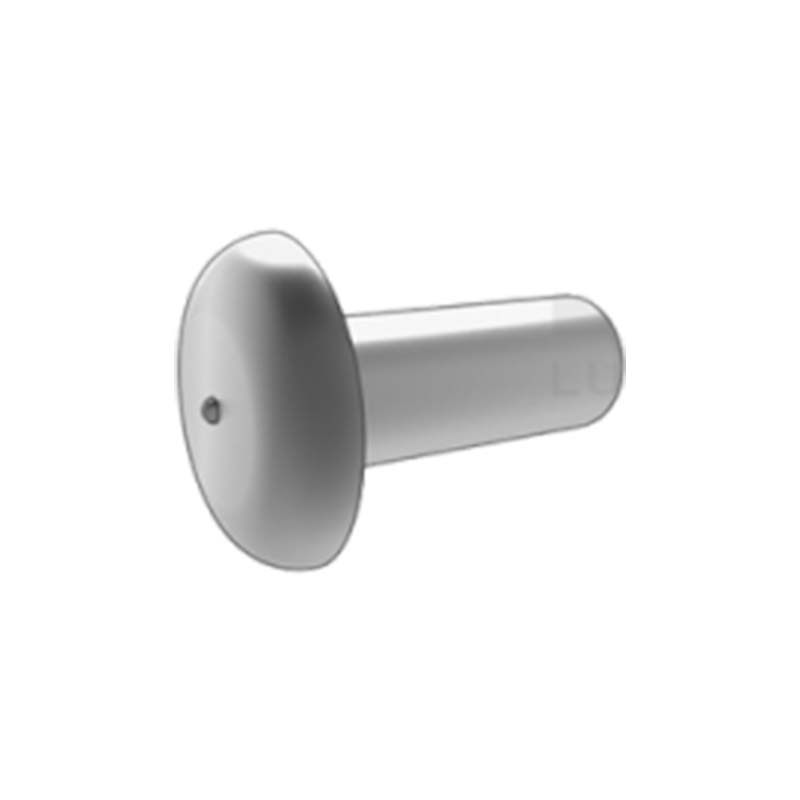

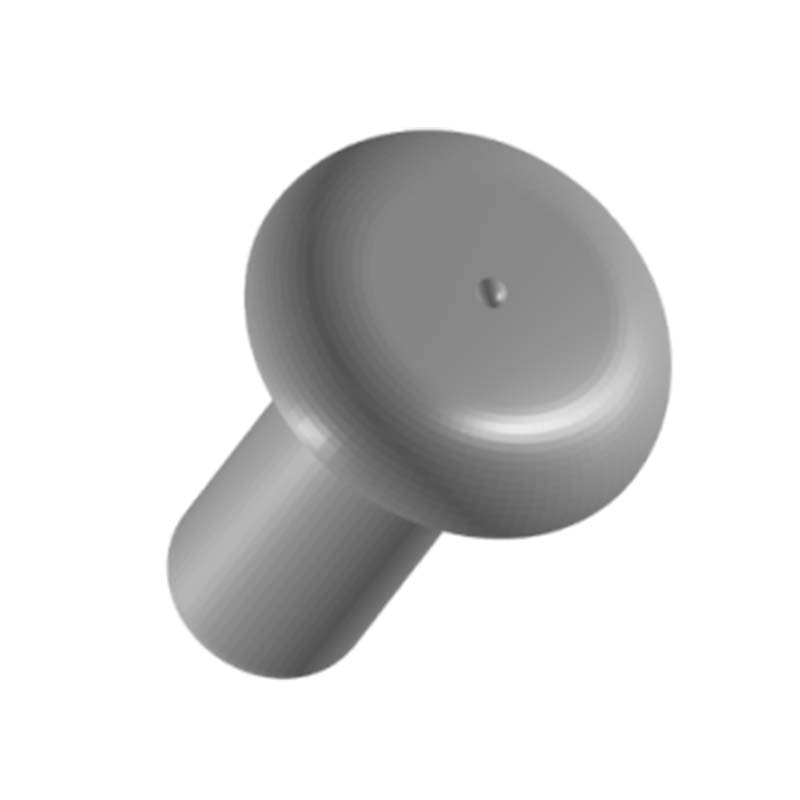

Pan Head Stud

Čapy s panvovou hlavou sú vhodné na použitie v oblasti strojov, elektronických výrobkov alebo nábytku, najmä pre komponenty, ktoré vyžadujú hladké okrúhle hlavy. Predná doska dokáže rovnomerne rozložiť tlak a nepoškodí mäkké materiály. Továreň Xiaoguo® vyrába odolné spojovacie prvky, prísne kontroluje suroviny a pred odoslaním vykonáva kontroly kvality.

Model:MS 20470H-1993

Odoslať dopyt

Popis produktu

Čapy na hlave majú kruhový tvar, ktorý mierne pripomína kupolu a používajú sa na upevnenie komponentov. Vďaka dizajnu korunky pôsobí zaoblenejšie a má väčšiu plochu. Sú vhodné na použitie v prostrediach, ktoré sú náchylné na vlhkosť alebo majú miernu korozívnu povahu.

Vlastnosti produktu

Kotúčová hlava tohto čapu je kruhová, so zaobleným okrajom, ktorý nespôsobí zranenie a je bezpečnejší na používanie. Veľkosť hlavy je pomerne veľká a pri uťahovaní sa dá pohodlne ovládať bežným náradím, bez potreby špeciálneho náradia. Jeho materiál je rôznorodý, čo mu umožňuje spĺňať rôzne environmentálne požiadavky.

Horná časť čapu je kruhová, pripomínajúca plytkú kupolu. Po zváraní bude mierne vyčnievať. Ak je potrebné nechať priestor pod hlavou na umiestnenie podložiek alebo dielov, bude tento dizajn veľmi praktický. Vo väčšine tovární je takáto situácia, keď výška nie je problémom, celkom bežná.

Tieto klince sú veľmi ľahko identifikovateľné. Ich kupolovité hlavy sú hladké a nemajú ostré rohy. Vďaka tomu je menej pravdepodobné, že sa zachytia na blízke drôty alebo hadice. Pre zariadenia s ostrými hranami, ktoré je potrebné chrániť, alebo v stiesnených priestoroch sú ideálnou voľbou.

Zakrivenie kolíkov s plochou hlavou lepšie odoláva namáhaniu v porovnaní so skrutkami s plochou hlavou. Keď predmet vibruje alebo je ťahaný na jednu stranu, táto kupolovitá konštrukcia vydrží väčšiu silu pred ohnutím. Je veľmi vhodný na inštaláciu čerpadiel, motorov alebo akýchkoľvek predmetov, ktoré sa môžu triasť.

Parametre produktu

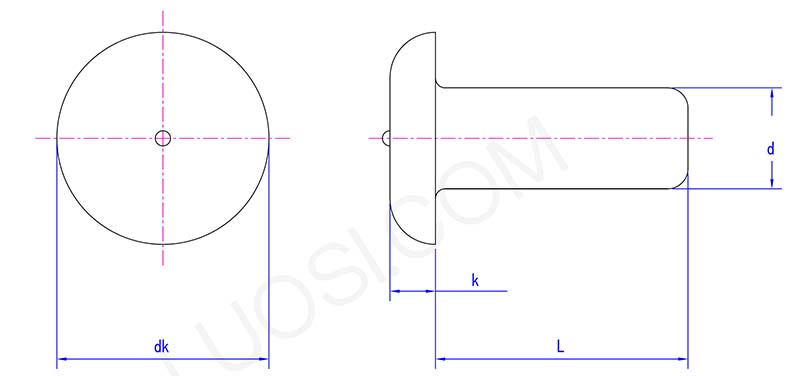

Pan Head Stud parameter

Po	1/16	32.3	1/8	32.5	3/16	32. 7	1/4	16.5	3/8
d max	0.065	0.097	0.128	0.159	0.19	0.222	0.253	0.316	0.378
d min	0.061	0.093	0.124	0.155	0.186	0.218	0.249	0.312	0.374
dk max	0.131	0.196	0.262	0.328	0.394	0.459	0.525	0.656	0.787
dk min	0.119	0.178	0.238	0.296	0.356	0.415	0.475	0.594	0.713
k	0.027	0.04	0.054	0.067	0.08	0.093	0.107	0.133	0.161
