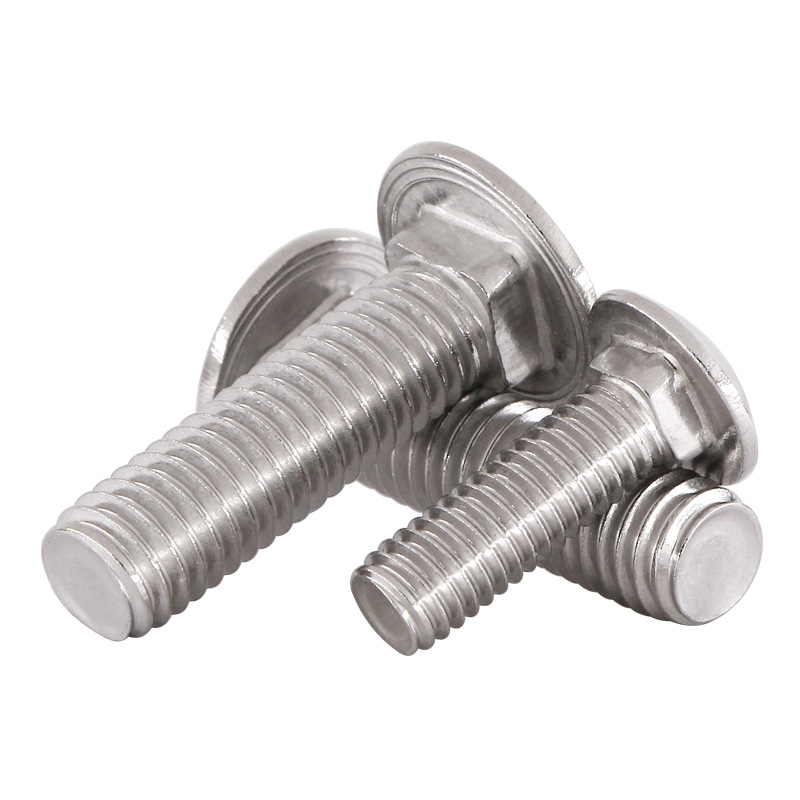

Kruhový hlavný tréner Bolt

Vyberie sa legovaná oceľ, ktorá prešla tepelným spracovaním. Veľkoobchodná skrutka Xiaoguo® s okrúhlou hlavou Coach má výkonnostný stupeň 10,9 a medzu pevnosti v ťahu presahujúcu 1000 MPa. Je vhodný pre ťažké stroje, mosty a vysoko zaťažené konštrukcie.

Odoslať dopyt

Popis produktu

Skrutka s okrúhlou hlavou (typ prepravnej skrutky) a prepravná skrutka patria do rovnakej kategórie produktov. Hlavný rozdiel spočíva v regionálnych názvoch: v Severnej Amerike sa bežne nazýva Carriage bolt, zatiaľ čo v krajinách Commonwealthu (ako Spojené kráľovstvo, Austrália a Nový Zéland) sa častejšie používa výraz Coach bolt s okrúhlou hlavou. Ide o spojovací materiál s polguľovou hlavou (okrúhlou hlavou) a štvorcovou štruktúrou proti uvoľneniu v spodnej časti krku, špeciálne navrhnutý pre jednostrannú inštaláciu.

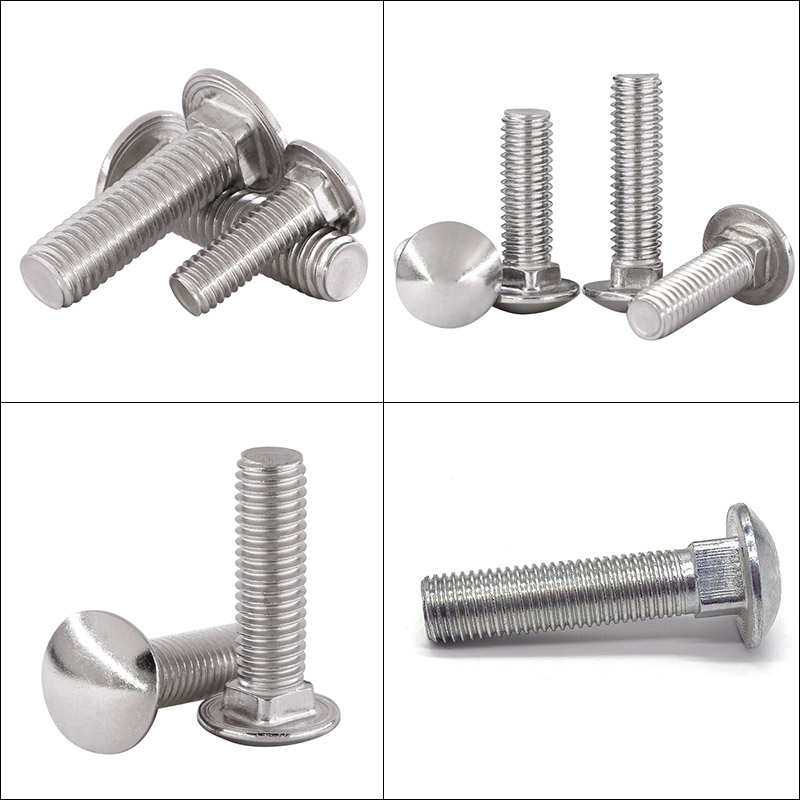

Round Head Coach Bolt

Štrukturálne charakteristiky

Konštrukčný dizajn skrutky Coach s okrúhlou hlavou je sústredený okolo hlavného cieľa „jednostranná inštalácia a automatické zabránenie prevráteniu“ a skladá sa hlavne z nasledujúcich štyroch funkčných častí:

(1) Hlava

Tvar: Pologuľovitý (guľatá hlava) alebo okrúhla hlava s plochým vrcholom. Povrch je hladký, bez akýchkoľvek nástrojov, ako sú šesťhranné, štvorcové alebo krížové drážky.

Funkcia a účel:

Poskytnite veľkú plochu nosnej plochy

Estetika a bezpečnosť

Hladký a zaoblený dizajn

(2) Krk (krk) - Najdôležitejšia protišmyková štruktúra

Tvar: Nachádza sa priamo pod hlavou, je štvorcový (Square) alebo rebrovaný štvorcový (Rebred Square).

Funkcia a účel:

Mechanická funkcia proti pretočeniu

Nie sú potrebné žiadne pomocné nástroje

Presné polohovanie

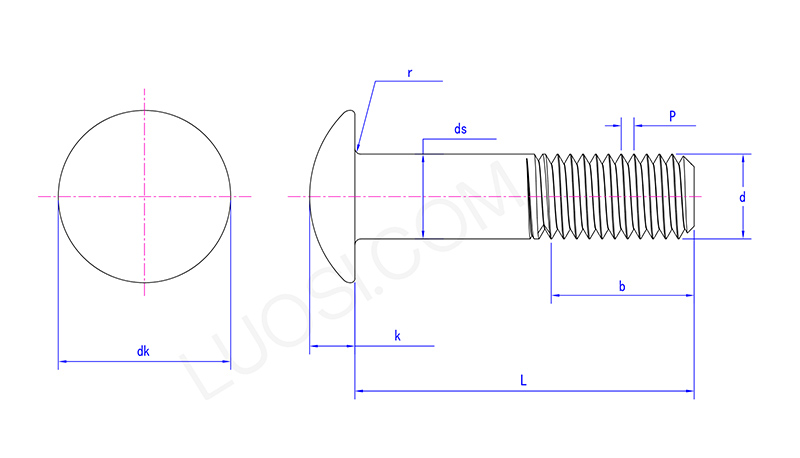

Round Head Coach Bolt

Po	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk max	11.3	13.5	18	22.5	27	36	45	54
dk min	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds max	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds min	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k max	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k min	2.5	3	4	5	6	8	10	12
r max	0.5	0.5	0.5	0.5	1	1	1	1.5

（3）Sekcia hriadeľa (stopka / časť bez závitu)

Tvar: Nachádza sa medzi hrdlom a závitmi, je to hladký valcový driek s rovným povrchom a bez závitov.

Dĺžka: Vypočíta sa odčítaním dĺžky závitu b od celkovej dĺžky L skrutky. Rôzne špecifikácie majú štandardné pomery.

Funkcia a účel:

Odoláva šmykovému zaťaženiu

Presné polohovanie

Vyhýbanie sa pôsobeniu sily na vlákna

(4) Závitová časť

Tvar: Nachádza sa na konci skrutky Coach s okrúhlou hlavou a je to štandardný metrický hrubý závit (ISO) alebo americký štandardný závit UNC.

Dĺžka (b):

Norma stanovuje: Keď L ≤ 125 mm, b ≈ 2d + 6 mm (d je menovitý priemer); keď L > 125 mm, b ≈ 2d + 12 mm.

Dĺžku závitu skutočného výrobku je možné predĺžiť podľa požiadaviek zákazníka (celý závit na mieru).

Funkcia a účel:

Vytvorte upínaciu silu spoluprácou s maticou

Nastavte silu predpätia

Štrukturálne porovnanie

Výhoda okrúhlej hlavy Coach skrutky spočíva v jej jedinečnej štruktúre. Aké sú teda rozdiely v porovnaní s inými typmi skrutiek? Pozrite si nasledujúcu tabuľku a zistíte!

Porovnávacie položky	Skrutka s okrúhlou hlavou	skrutka so šesťhrannou hlavou	vnútorná šesťhranná skrutka
Tvar hlavy	Polguľová okrúhla hlava	šesťuholníkový	valcová hlava s vnútorným šesťhranným otvorom
Metóda proti uvoľneniu	Mechanické proti uvoľneniu so štvorcovým hrdlom	vyžaduje upevnenie hlavy kľúčom	vyžaduje použitie vnútorného šesťhranného kľúča na upevnenie hlavy
Počet inštalatérov	1	2	1
Dá sa predvŕtať?	áno	nie,	nie,
Typické aplikácie	Drevo, exteriérový nábytok, ploty	Oceľová konštrukcia, mechanická montáž	Presné stroje, formy
