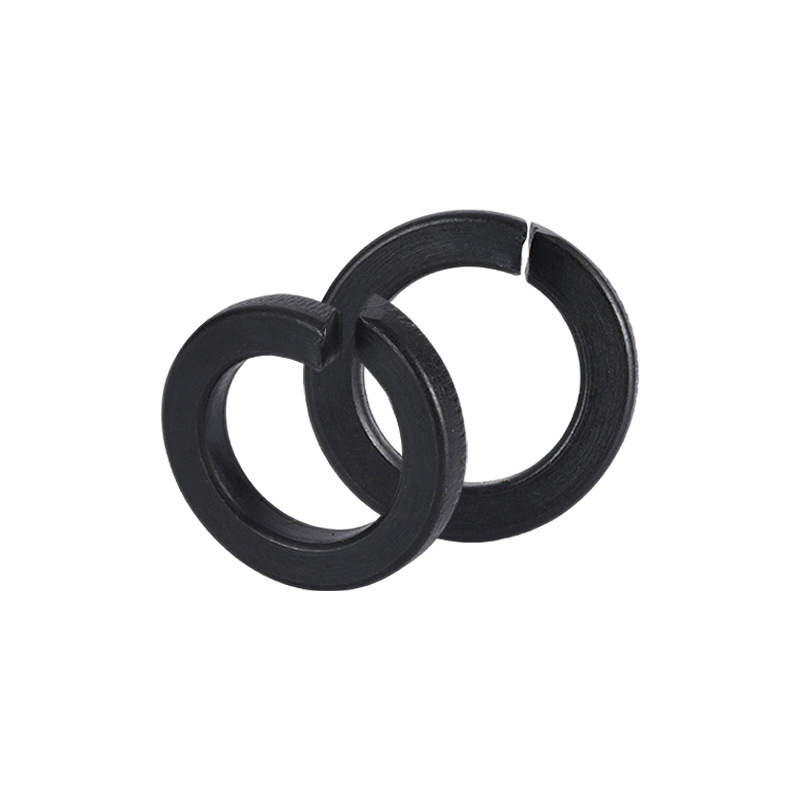

Poistná podložka s deleným krúžkom

Keď si mnohí zákazníci kúpia poistnú podložku Xiaoguo® s deleným krúžkom, zvyčajne odporúčame, aby pridali aj ploché podložky. Tým sa efektívne zväčší plocha a zabráni sa poškodeniu povrchu obrobku. Poskytneme vám profesionálne riešenie zhody.

Odoslať dopyt

Popis produktu

V priemyselných ťažkých strojoch je poistná podložka s deleným krúžkom bežným spôsobom, ako zabrániť uvoľneniu skrutiek. Keď utiahnete upevňovací prvok, delená poistná podložka sa stlačí naplocho. Prirodzene sa odráža a vytvára nepretržitú vonkajšiu silu. Jeho ostré hrany sa zároveň zarezávajú do kovového povrchu, čím bránia tomu, aby sa skrutka časom uvoľnila.

【1】 Hlavná výhoda

(1) Drží skrutky pevne na mieste nepretržitým zatlačením a povrchovou priľnavosťou.

（2）Jednoduchá inštalácia a nie sú potrebné žiadne špeciálne nástroje.

（3） Vhodné pre väčšinu štandardných skrutiek a matíc. Vyrába sa podľa bežných noriem, ako je DIN 127, vďaka čomu je riadenie zásob jednoduché.

(4) Uzatváracie podložky s deleným krúžkom majú vysokú odolnosť. Sú tepelne spracované, aby dosiahli tvrdosť 370–470 HV. To im umožňuje odolávať veľkému tlaku a častým vibráciám na ťažkých strojoch, čo zaručuje dlhú životnosť.

(5) Môžete si vybrať rôzne povrchové úpravy, ako je štandardné zinkovanie alebo zinkovo-hliníkový povlak (Dacromet). Týmto spôsobom získate správnu úroveň ochrany proti korózii pre akékoľvek podmienky, ktorým bude práčka čeliť.

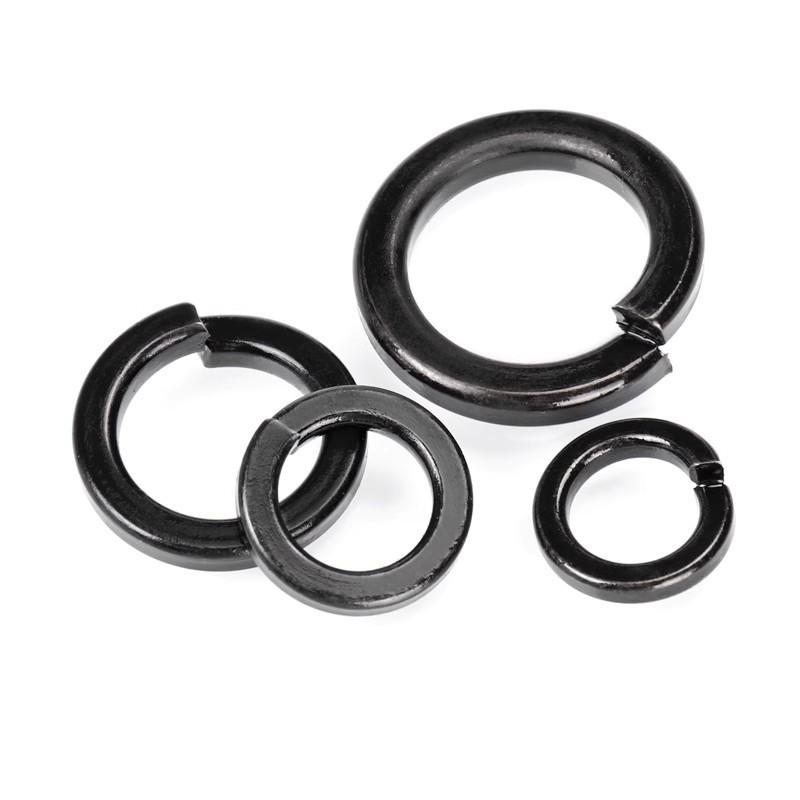

Split Ring Lock Washer

【2】 Príklady aplikácií

(1) Drviče a drviče – V tomto druhu zariadení sa podložky používajú na dôležité skrutky, aby zabránili ich uvoľneniu v dôsledku nevyváženého otáčania a konštantných vibrácií.

(2) Ťažké mobilné stroje – V prípade stavebných zariadení, ako sú rýpadlá, tieto poistné podložky s deleným krúžkom pomáhajú rozložiť dynamické zaťaženie a udržiavať kľúčové spojovacie body pevné.

(3) Energetické a banské zariadenia – Tieto podložky sú vhodné pre veterné turbíny, solárne zariadenia a iné zariadenia na čistú energiu, ako aj pre ťažké banské stroje. Pevne upevňujú skrutky a zostávajú zaistené aj pri častých vibráciách a tepelnej rozťažnosti.

(4) Všeobecné strojové zariadenia – Široko používané na čerpadlách, kompresoroch a bežných mechanických častiach. Dokážu sa vysporiadať s vibráciami zariadenia a tlakom vonkajšej sily v každodennej prevádzke.

【3】 Tipy na inštaláciu

Pri inštalácii umiestnite poistnú podložku s deleným krúžkom medzi skrutku, skrutku alebo maticu a časť, ktorú zaisťujete. Len sa uistite, že jeho ostrá hrana sedí presne na kovovom povrchu. Potom ho utiahnite na špecifikáciu krútiaceho momentu, aby dobre padol. Tieto podložky sú určené len na jednorazové použitie – nepoužívajte ich opakovane. Ak tak urobíte, upínacia sila klesne, čo môže spôsobiť bezpečnostné problémy a znížiť účinnosť.

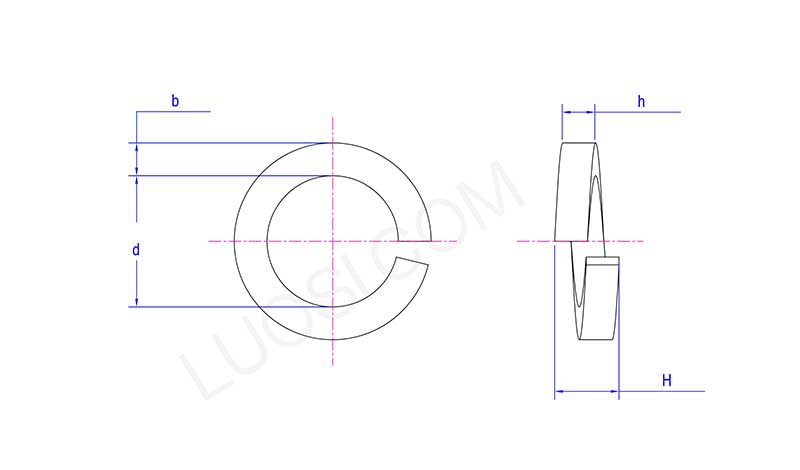

Split Ring Lock Washer

Po	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
