Pružinové poistné podložky

Pružinové podložky vyrobené v továrni Xiaoguo® majú prirodzenú elasticitu. Po utiahnutí budú na skrutky a matice nepretržite pôsobiť spätnou pružnou silou, čím účinne zabránia uvoľneniu skrutiek a matíc.

Odoslať dopyt

Popis produktu

Pružinová podložka, bežne známa ako pružinová podložka, elastická podložka alebo poistná podložka, je kovové tesnenie so zárezom, ktorý mierne vyčnieva. Materiál je väčšinou uhlíková oceľ a nehrdzavejúca oceľ. Je špeciálne navrhnutý na spárovanie s hlavami skrutiek a maticami. Svojou vlastnou elasticitou bráni uvoľneniu skrutky vplyvom vibrácií zariadenia.

Zjednodušene povedané, pružinové podložky sú „odolná sila s elasticitou“, ktorá sa vkladá medzi skrutku a obrobok. Je relatívne lacný, má malú veľkosť, zaberá málo miesta, má jednoduchú štruktúru a ľahko sa inštaluje. Je to jedna z najbežnejších častí proti uvoľneniu používaných v priemyselnej výrobe, automobiloch, strojoch, elektrospotrebičoch a domácich montážach.

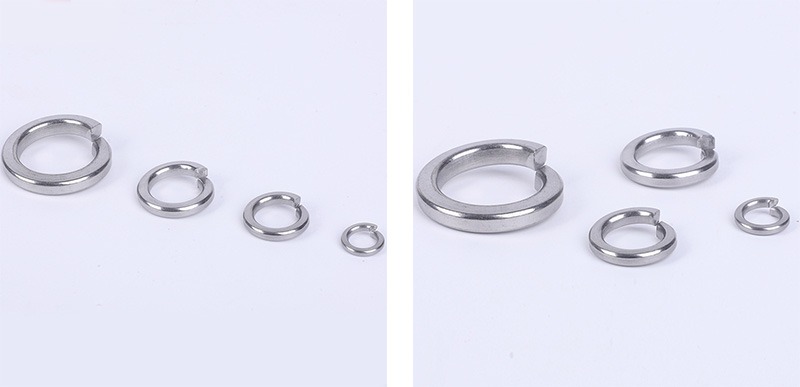

Spring Lock Washers

Ako vykonať prácu?

Keď uvidíte tvar pružinových podložiek, všetko sa vyjasní - nejde o plochý kruhový krúžok, ale o kovový krúžok, ktorý bol raz vyrezaný, pričom otvor rezu je posunutý nahor a nadol. Jeho prierez je naklonený a práve vďaka tomuto tvaru má neodmysliteľne pružnosť.

Proces práce je v skutočnosti pomerne jednoduchý:

（1）Inštalácia: Nasaďte pružinové podložky na skrutku a umiestnite ju pod hlavu skrutky alebo maticu.

(2) Uťahovanie: Keď je matica otočená smerom nadol, pružinová podložka sa zatlačí nadol. Pružinová podložka, ktorá bola v stave posunutia nahor a nadol na okraji rezu, je sploštená a vytvára silu, ktorá tlačí späť.

（3）Proti uvoľneniu: Keď je pružná podložka sploštená, stále sa pokúša „pružiť“. Opačná pružnosť, ktorá sa tým vytvára, zvýši trenie na celom spoji, čím sa zabráni uvoľneniu spôsobenému vibráciami. Súčasne sploštené konce pružnej podložky vytvoria ostré hrany, ktoré preniknú cez hlavu skrutky a povrch obrobku a vytvoria fyzický "uzamykací" efekt, ktorý ďalej bráni spätnému otáčaniu skrutky.

Funkcia proti uvoľneniu pružinových podložiek je dosiahnutá prostredníctvom dvoch vecí: jednou je trenie spôsobené elasticitou a druhou je sila hryzenia, ktorá vzniká, keď ostré hrany prenikajú do povrchu.

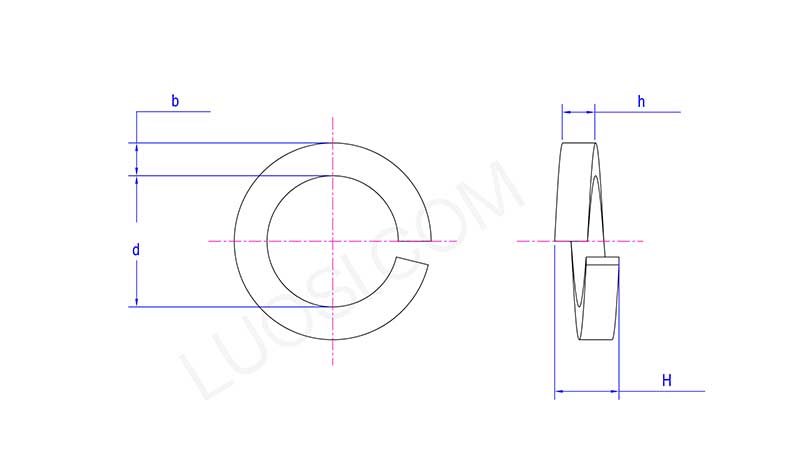

Spring Lock Washers

Po	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
