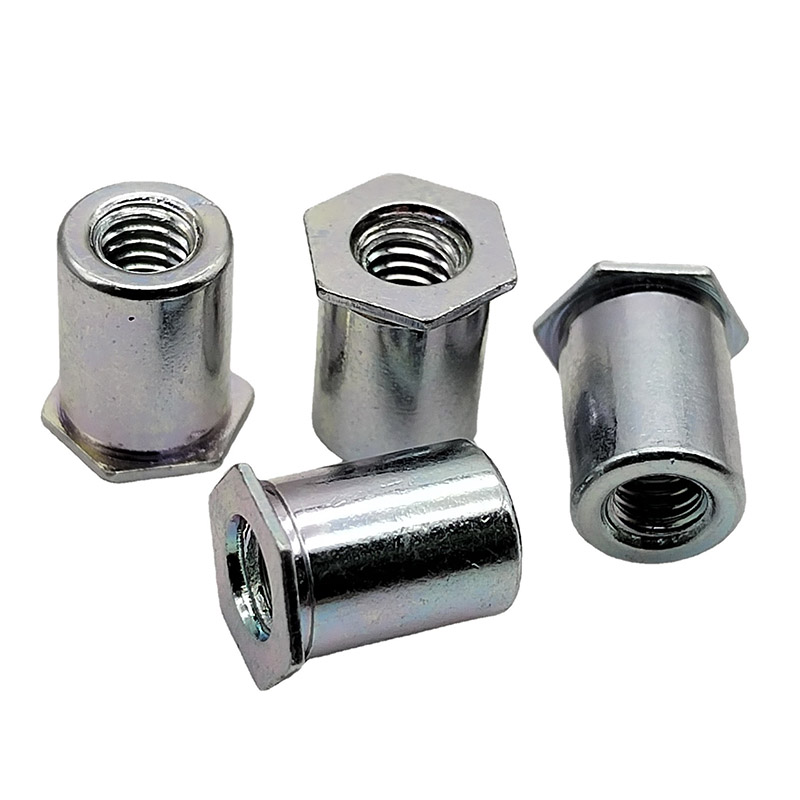

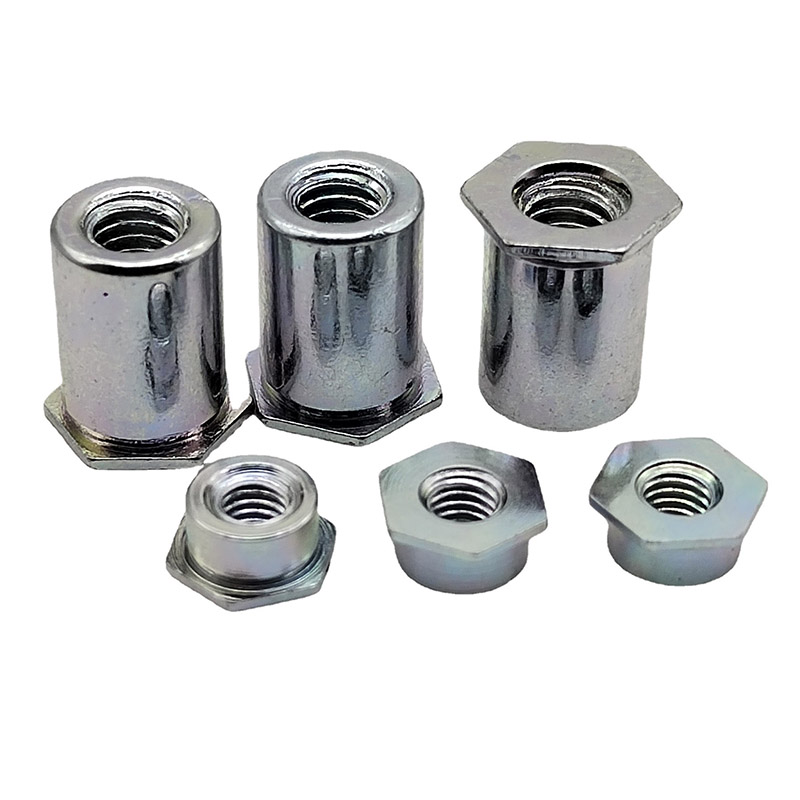

Šesťhranný nitovací stĺpik z nehrdzavejúcej ocele

Splnenie medzinárodných noriem je pre Xiaoguo® prioritou. Počas inštalácie sa stĺpik šesťhrannej nitovacej matice z nehrdzavejúcej ocele vloží do predvŕtaného otvoru a stlačí sa, čo spôsobí, že sa jeho driek rozšíri a zozadu bezpečne uchopí hostiteľský materiál.

Odoslať dopyt

Popis produktu

Nerezový šesťhranný nitovací stĺpik je špecializovaný dištančný stĺpik určený na bezpečné stohovanie a rozstupy medzi doskou. Jeho charakteristickým znakom je priechodný otvor, ktorý umožňuje, aby skrutka úplne prešla komponentom. Stredová časť "bez závitov" a šesťhranný dizajn zabraňujú otáčaniu počas procesu montáže a zaisťujú dokonalé zarovnanie. Tento nitovací držiak je vyrobený z odolnej nehrdzavejúcej ocele, ktorá je odolnejšia voči korózii ako iné materiály, má vysokú mechanickú pevnosť a možno ju použiť vo viacvrstvových komponentoch v krytoch elektroniky.

Inštalácia

Inštalácia stĺpa šesťhrannej nitovacej matice z nehrdzavejúcej ocele je trvalý, jednorazový proces. Je bezpečne namontovaný do predvŕtaného otvoru PCB pomocou nitovacej techniky, ktorá deformuje spodný koniec, aby pevne zovrel dosku. Plochý dizajn je v jednej rovine s povrchom PCB, čím šetrí vertikálny priestor. Tento komponent je vhodný pre aplikácie, ktoré vyžadujú pevné montážne body, ale nevyžadujú vnútorné závity, čo zjednodušuje výrobný proces a zlepšuje pevnosť konštrukcie. Nerezová oceľ je vhodná na použitie v náročných prostrediach a môže byť dlhodobo stabilne používaná.

Aké sú nosné schopnosti?

Zaťaženie, ktoré stĺpec šesťhrannej nitovacej matice z nehrdzavejúcej ocele zvládne, závisí od jeho veľkosti (ako M4, M6, M8), typu použitej ocele (nízky alebo stredne uhlíkový) a hrúbky základného materiálu (rozsahu uchopenia). Výrobcovia vydávajú technické listy, ktoré presne uvádzajú, koľko pevnosti v ťahu (ťahu) a pevnosti v šmyku znesie každá verzia. Pred použitím si tieto špecifikácie skontrolujte, sú dôležité na získanie toho správneho.

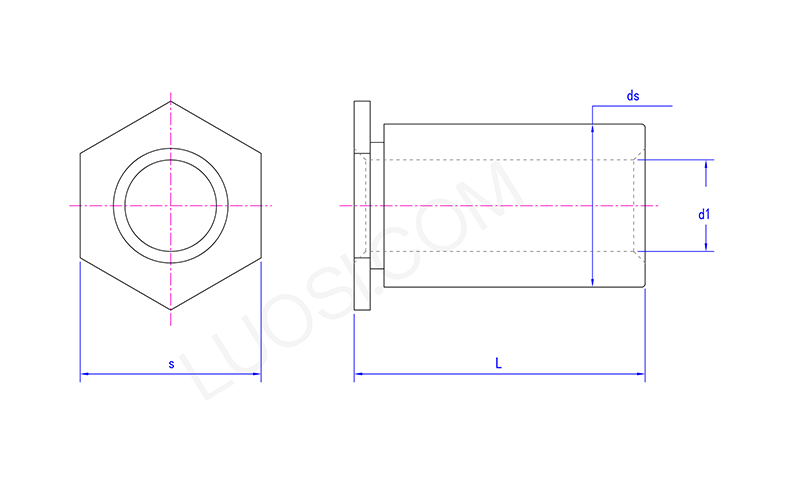

Stainless steel hexagonal rivet nut column

Mna	4116	6116	6143	8143	8169	8194
d1 max	0.12	0.12	0.147	0.147	0.173	0.198
d1 min	0.113	0.113	0.14	0.14	0.166	0.191
ds max	0.165	0.212	0.212	0.28	0.28	0.28
ds min	0.16	0.207	0.207	0.275	0.275	0.275
s max	0.195	0.258	0.258	0.32	0.32	0.32
s min	0.179	0.242	0.242	0.304	0.304	0.304
