Zváracie matice v štýle T s typom 2A

Xiaoguo® je výrobca spojovacích materiálov s rôznymi spojovacími produktmi, z ktorých si môžete vybrať, a profesionálny výrobný závod. Zváracie matice typu T s typom 2A zodpovedajú špecifikácii 2A a sú vhodné na zváranie kovových povrchov. Sú použiteľné v rôznych aplikáciách, ako sú stroje, oceľové rámy alebo automobilové komponenty.

Model:JIS B1196-3.2-2001

Odoslať dopyt

Popis produktu

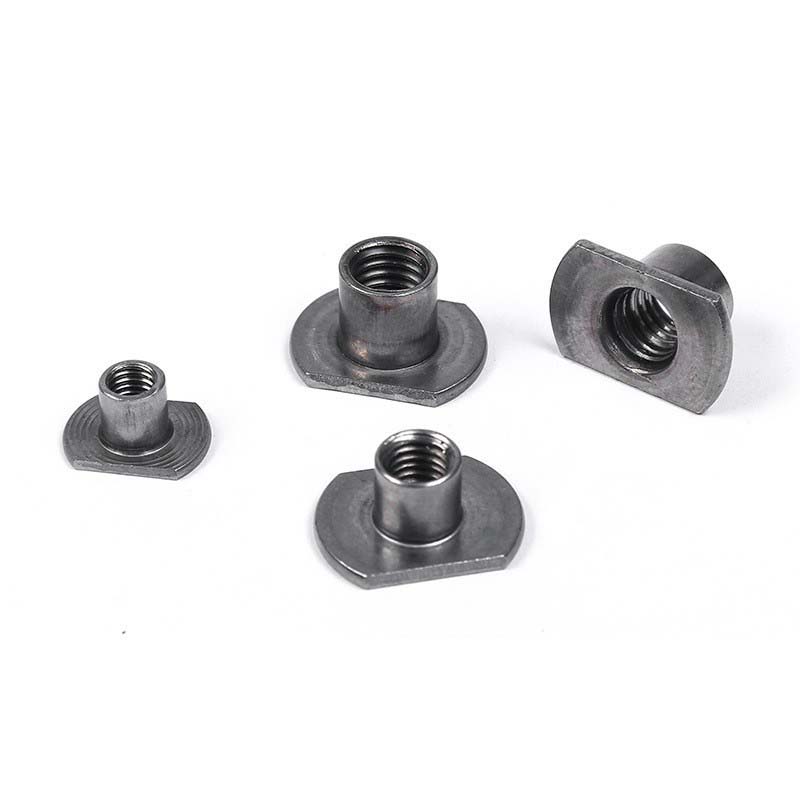

Vrch zváracích matíc T Style s typom 2A je plochý prírubový kotúč a pod ním je valcová časť so závitmi. Bez problémov sa dajú použiť v bežnom prostredí. Ak je pracovné prostredie vlhké alebo korozívne, odporúča sa použiť materiály z nehrdzavejúcej ocele.

T Style weld nuts with type 2A

Výhody produktu

Zváracie matice typu T s typom 2A sú zvyčajne vyrobené z uhlíkovej ocele a sú zvyčajne galvanizované. Výstupky sú presne tvarované a ich výška a tvar priamo ovplyvňujú kvalitu zvárania. Ak sú pri manipulácii ohnuté, bude to mať vplyv na kvalitu zvárania. Naša továreň zaisťuje, že tieto výstupky sú jednotné a dostatočne pevné, aby sa do nich zmestil kŕmny systém.

Po použití zváracích matíc typu T typu 2A vizuálne skontrolujte zvarové body. V bode výstupku by ste mali vidieť pevné jadro zvaru. Malo by sa zdať, že je zatavený do základného materiálu. Ak je tvar výčnelku stále zreteľný, alebo vyzerá ako zuhoľnatený alebo jamkovitý, potom je potrebné upraviť nastavenia zvárania (prúd, čas, tlak), aby sa dosiahlo bezpečné spojenie.

Jednou z hlavných výhod zváracích matíc v štýle 2A T je ich konzistentný zvárací výkon. Vyvýšená časť riadi akumuláciu tepla a polohu tavenia, čím zaisťuje vždy spoľahlivé zvarové jadro. V porovnaní s ručnými obvodovými zvarmi (ako je typ 1A) sa tým znižuje pravdepodobnosť nedostatočnej pevnosti zvaru alebo chybných zvarov. To je kľúčové pre kontrolu kvality v automatizovanom prostredí.

T Style weld nuts with type 2A parameter

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1,25\|1,75
dk max	23.7	24.7	27	29	33.2	37.2
dk min	22.3	23.3	25	27	30.8	34.8
s max	12.25	12.5	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h1 max	0.8	0.8	0.8	0.8	1.2	1.2
h1 min	0.6	0.6	0.6	0.6	1	1

Inštalácia produktu

Umiestnite zváracie matice typu T s typom 2A na kovovú platňu, ktorá sa má zvárať. Na zváranie vyčnievajúcich bodov na prírube použite bodový zvárací stroj. Matice budú potom pevne pripevnené na kovovú platňu, vďaka čomu sú obzvlášť vhodné pre scenáre sériovej výroby. Jeho konštrukcia v tvare T je veľmi pevná a vydrží značné napätie. Zo zváraného dielu len tak ľahko neodpadne.
