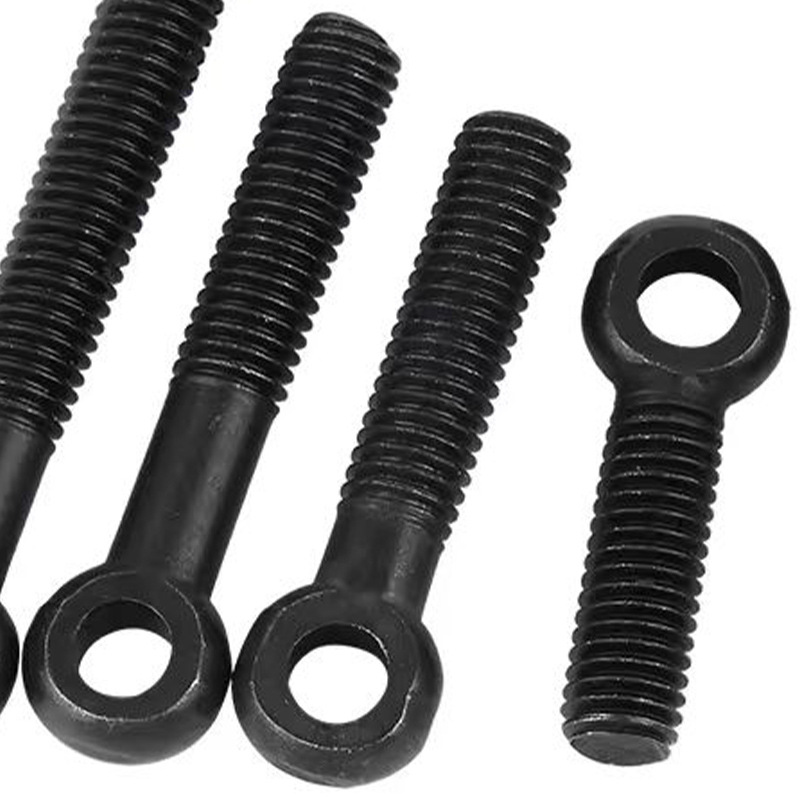

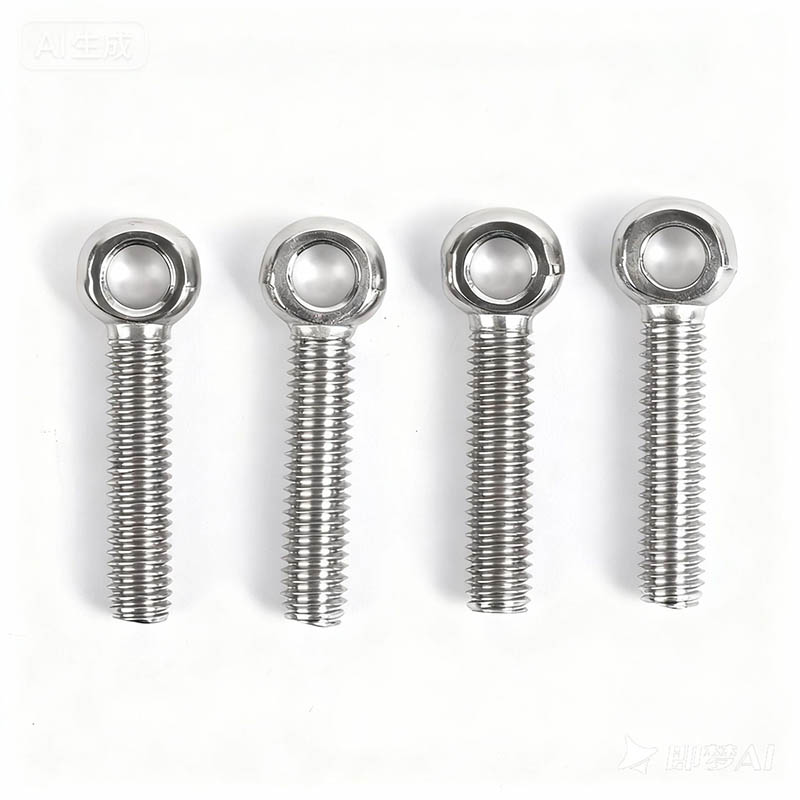

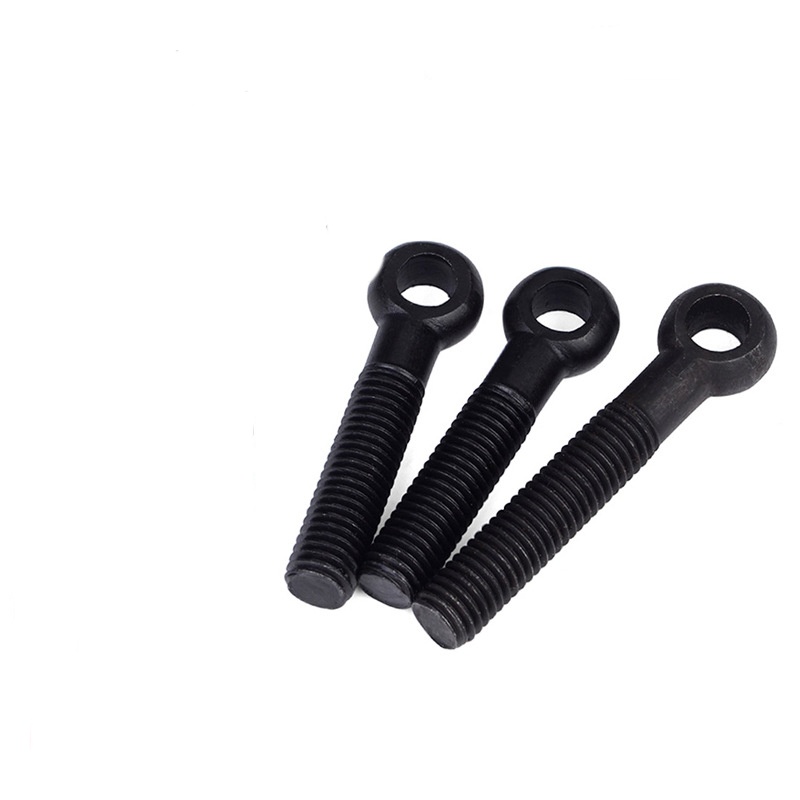

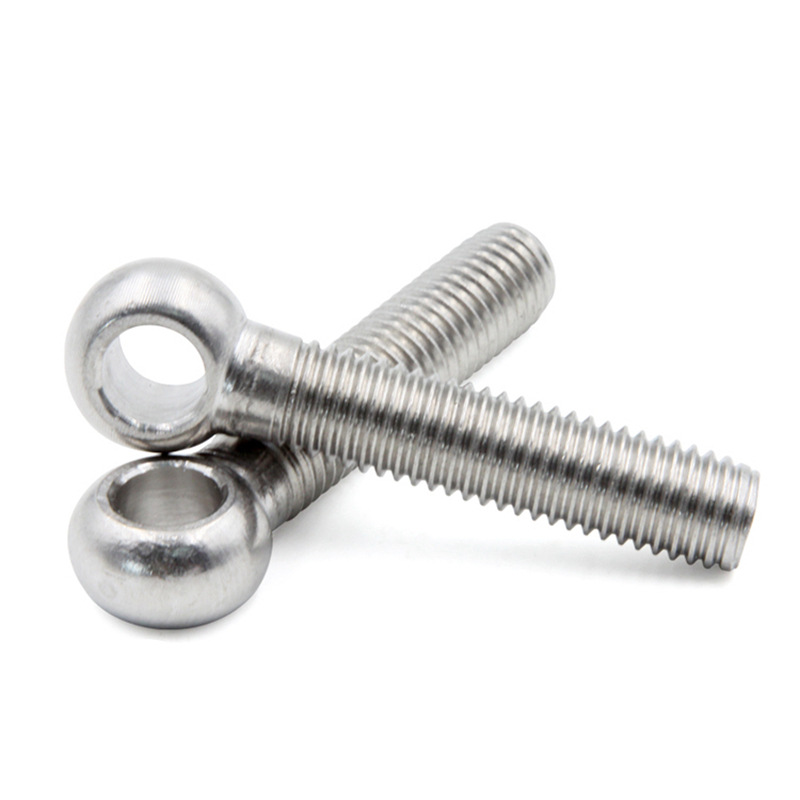

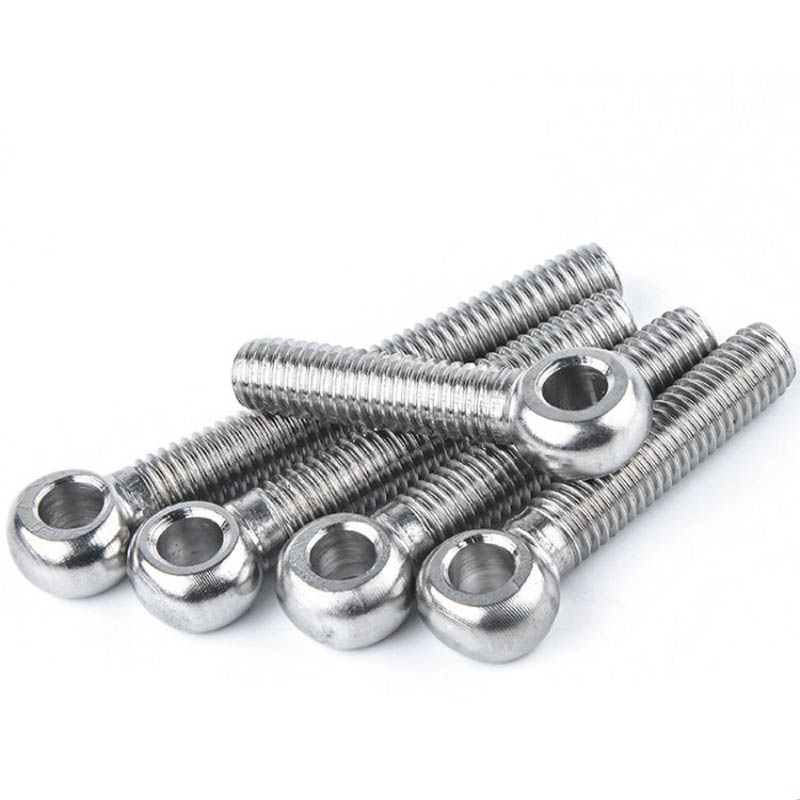

Očná skrutka s priamou stopkou

Xiaoguo® Straight Shank Eyebolt má presnú toleranciu 6g v závite. Dá sa ľahko zaskrutkovať ručne. Šetrí čas a námahu, zvyšuje efektivitu práce, je jednoduchý a ľahko ovládateľný a dodáva sa s poistnou podložkou. Zároveň podporuje skúšobný nákup malých sérií vzoriek.

Odoslať dopyt

Popis produktu

Špecifikácie inštalácie a používania

Správna inštalácia a používanie oka s priamou stopkou sú kľúčové pre zaistenie bezpečnosti. Prečítajte si nasledujúce pokyny:

（1）Úplne dotiahnuté

Uistite sa, že zdvíhacia skrutka je úplne zasunutá do závitového otvoru obrobku. Čelo so závitom by malo byť zarovnané s inštalačným povrchom alebo by malo byť o niečo nižšie. Pri inštalácii s priechodným otvorom by sa mala použiť matica.

(2) Hĺbka záberu závitu

Oceľ: Minimálne 1-násobok priemeru závitu

Liatina, mosadz, bronz: Minimálne 1,5-násobok priemeru závitu

Zliatina hliníka, zliatina horčíka, zinok, plast: minimálne 2-násobok priemeru závitu

（3）Pomocou momentového kľúča

Utiahnite skrutky podľa štandardných odporúčaných hodnôt krútiaceho momentu. Neodporúča sa spoliehať na silu ruky. Nadmerný aj nedostatočný krútiaci moment môže mať nepriaznivé účinky na skrutky.

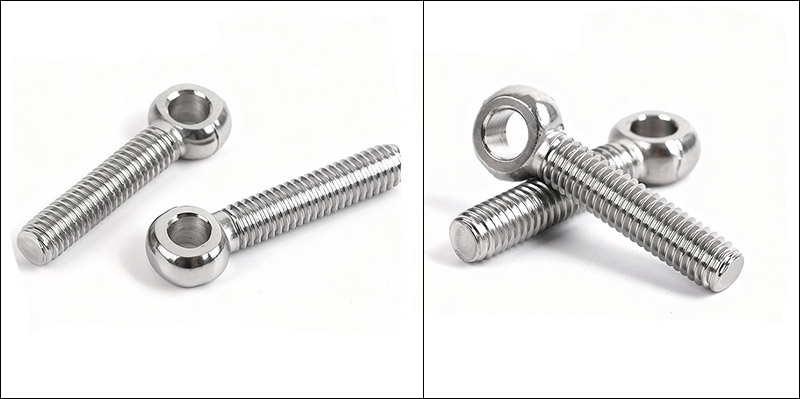

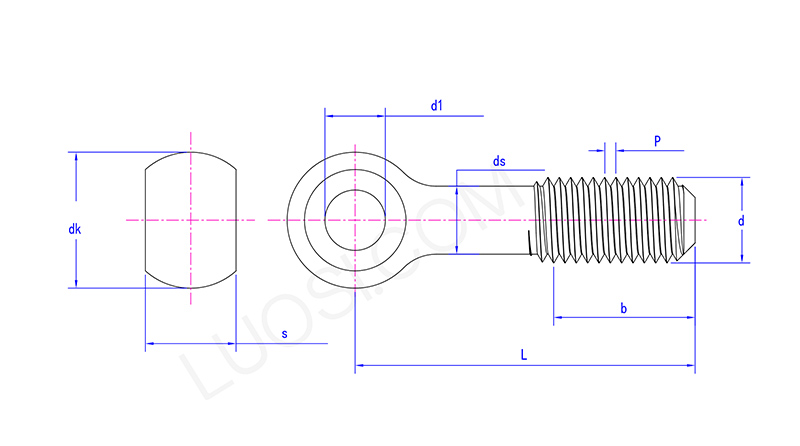

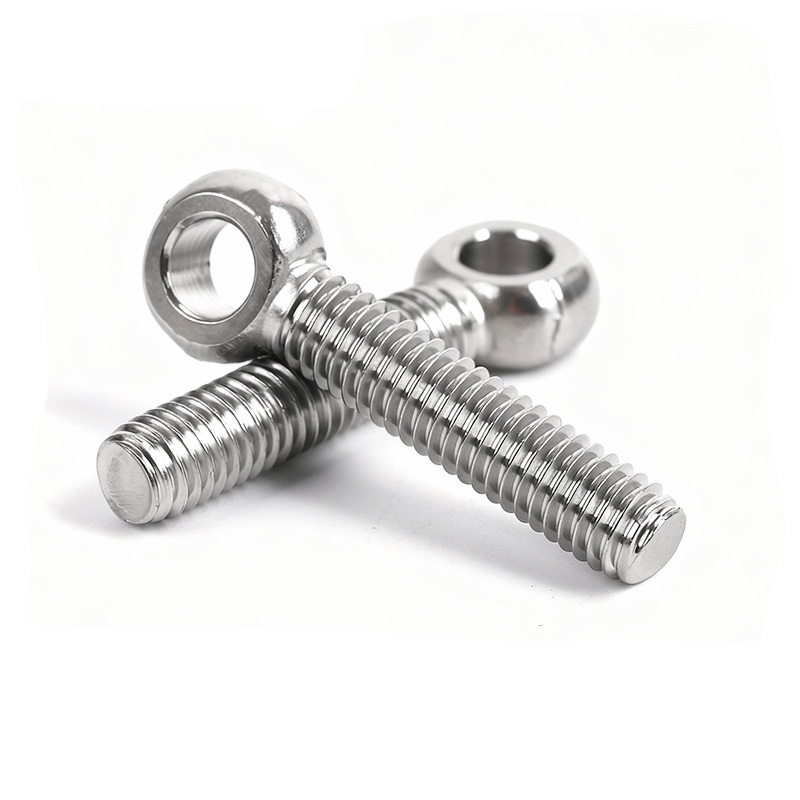

Straight Shank Eyebolt

Po	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 max	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 min	8	10	12	16	18	22	25	28	30	32	35
dk max	18	20	25	32	40	45	50	55	60	65	70
dk min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
s max	11	14	17	19	24	28	30	34	38	41	46
s min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds max	8	10	12	16	20	24	27	30	33	36	39

（4）Smer zaťaženia

Očko s priamou stopkou vydrží len vertikálne axiálne zaťaženie a nesmie byť vystavené šikmému ťahaniu. Ak sa vyžaduje uhlové zdvíhanie, musíte použiť ramennú skrutku s okom alebo otočný zdvíhací krúžok.

(5) Kontrola pred použitím

Pred každým použitím sa musí vykonať vizuálna kontrola, s osobitnou pozornosťou na: či nie sú zdvíhacie krúžky zdeformované, prasknuté alebo silne opotrebované; či sú závity uvoľnené, zhrdzavené alebo poškodené; a či sú značky pracovného zaťaženia jasné a čitateľné. Ak sa na skrutkách zdvíhacieho krúžku zistia akékoľvek praskliny, ohyby alebo poškodenie závitu, mali by byť okamžite zlikvidované.

（6）Pravidelná údržba

Stanovte si plán pravidelných kontrol na vykonávanie odborných testov kotevných skrutiek, ktoré sú predmetom dlhodobého používania.

（7）Zákaz úprav

Je prísne zakázané vykonávať akúkoľvek formu úprav na priamom upínacom oku, ako je zváranie, zahrievanie alebo ohýbanie.

Straight Shank Eyebolt

FAQ

（1）Aký je limit pracovného zaťaženia (WLL) oka s priamou stopkou?

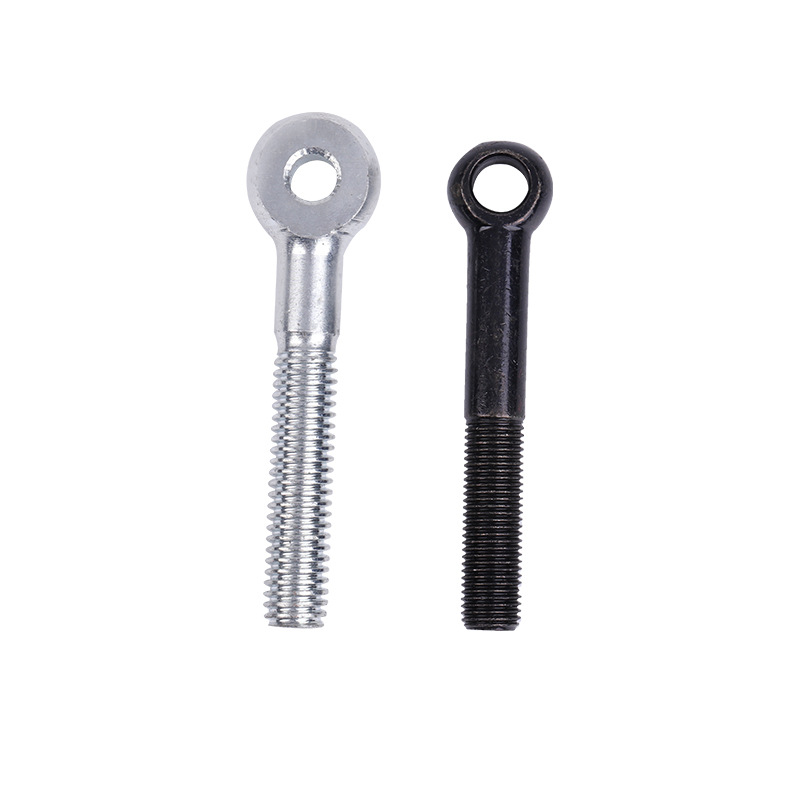

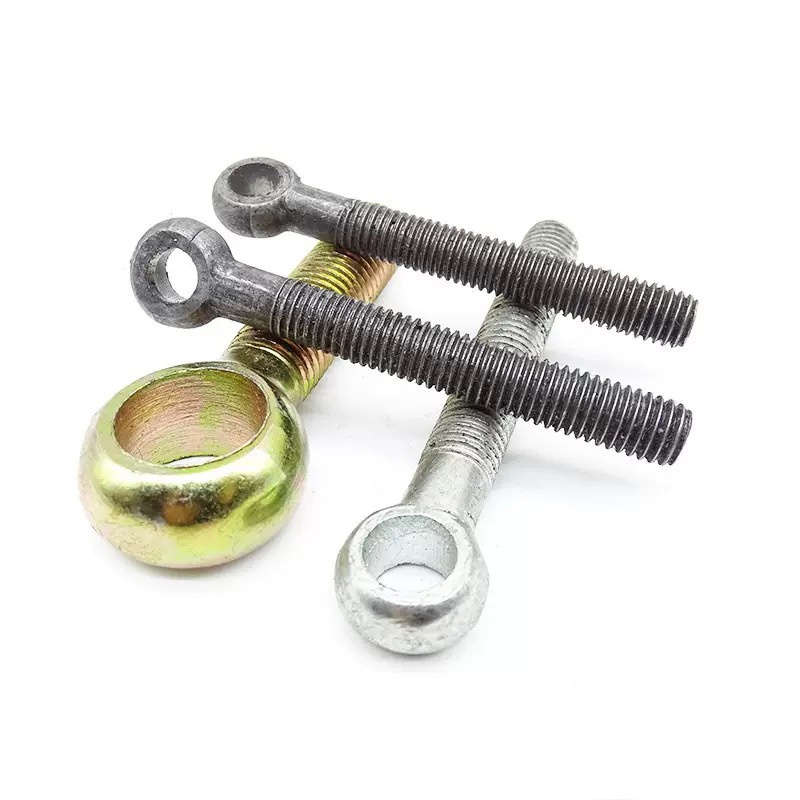

Vertikálne zdvíhanie WLL pre M10 je podľa DIN 580 230 kg (približne 0,23 tony); podľa ASTM A489 je WLL 1/2″ britskej štandardnej zdvíhacej kruhovej skrutky približne 2 500 libier (približne 1,13 tony).

（2） Môžu byť vaše výrobky znovu použité?

Môžu byť opätovne použité za predpokladu, že sa pred každým použitím vykoná prísna kontrola, aby sa zabezpečilo, že nie sú poškodené. Ak však zdvíhacie krúžky vykazujú zjavnú deformáciu alebo skrútenie, závity sú silne opotrebované, na povrchu sú praskliny alebo sa objaví hrdza, odporúča sa ich vymeniť.

(3) Môžete vyrábať skrutky v neštandardných veľkostiach alebo zo špeciálnych materiálov?

Áno, môžeme. Ak máte akékoľvek požiadavky na prispôsobenie, môžeme podrobne prediskutovať. Úlohu dokončíme podľa vašich prispôsobených potrieb.
