12-bodová prírubová skrutka

Okamžite hromadne objednajte 12-bodovú prírubovú skrutku Xiaoguo®. Tento produkt sa vyznačuje unikátnym 12-bodovým dizajnom hlavy a je vyrobený z 12,9-stupňovej legovanej ocele, ktorá prešla procesom kalenia a popúšťania, s medzou pevnosti v ťahu presahujúcou 1200 MPa, čo je vhodné na použitie v ťažkých častiach motora.

Odoslať dopyt

Popis produktu

12-bodová prírubová skrutka je vysokovýkonný spojovací prvok s hlavou s dvanástimi rohmi a zväčšeným podporným povrchom príruby v spodnej časti. Jeho tvar hlavy má dvojitý šesťhranný dizajn, ktorý kombinuje dvanásťbodový pohon a integrovanú prírubovú štruktúru, špeciálne navrhnutú pre vysoký krútiaci moment a odolnosť voči uvoľneniu vibráciami.

Táto 12-bodová prírubová skrutka sa bežne používa v automobilových prevodových systémoch, blokoch motorov, leteckých motoroch a vysokopevnostných priemyselných zariadeniach. Je to ideálne riešenie na výmenu tradičných skrutiek so šesťhrannou hlavou a vnútorných skrutiek s valcovou šesťhrannou hlavou. Dvanásťstranný dizajn povrchu pohonu umožňuje použitie kruhového kľúča alebo dvanásťstranných objímok, čo umožňuje premiestnenie o 30° v úzkych priestoroch v porovnaní so štandardnými šesťhrannými hlavami, čo vedie k vyššej účinnosti inštalácie.

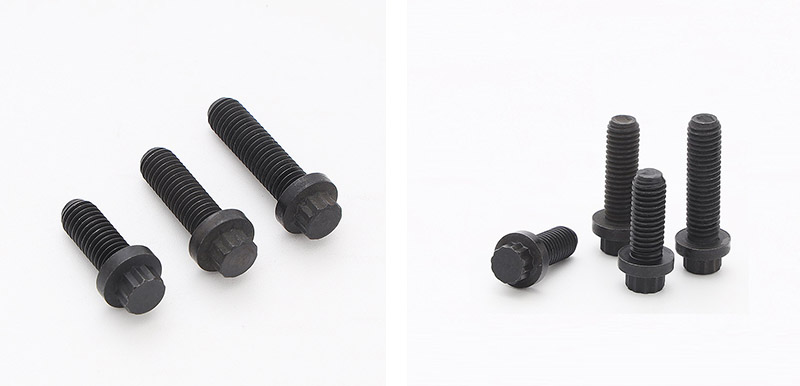

12 Point Flange Screw

Hlavná výhoda

Hlavné výhody 12-bodovej prírubovej skrutky sa odrážajú najmä v nasledujúcich aspektoch:

（1）Typ hlavy s dvanástimi bodmi

Viac kontaktných plôch: Dvanásťbodový typ hlavy má dvakrát toľko kontaktných plôch ako šesťhranná hlava, čo mu umožňuje vydržať vyšší uťahovací moment bez poškodenia hlavy.

Riziko klzného uhla je nízke: Rozloženie sily je rovnomernejšie, vďaka čomu je vhodné pre aplikácie vyžadujúce vysoké predpätie.

（2）Integrovaná príruba

Samostatný povrch príruby: Nevyžadujú sa žiadne ďalšie tesnenia. Vrúbkovaná alebo reliéfna štruktúra v spodnej časti príruby spolupracuje s povrchom obrobku a vytvára silnú treciu silu.

Vysoká odolnosť voči vibráciám: Dokáže udržať predpätie aj vo vibrujúcom prostredí, vhodné pre oblasti dynamického zaťaženia.

（3） Jednoduchá inštalácia, šetrí miesto

Otočenie o 30°: Dvanásťbodovú hlavu možno otočiť o 30° a vložiť ju do kľúča na premiestnenie. To ušetrí polovicu miesta v porovnaní s otočením šesťhrannej hlavy o 60°. Vhodné do obmedzeného priestoru.

（4）Veľká nosná plocha

Zväčšený povrch príruby zväčšuje kontaktnú plochu: účinne rozptyľuje tlak a zabraňuje deformácii mäkkých materiálov, ako je hliník a liatina.

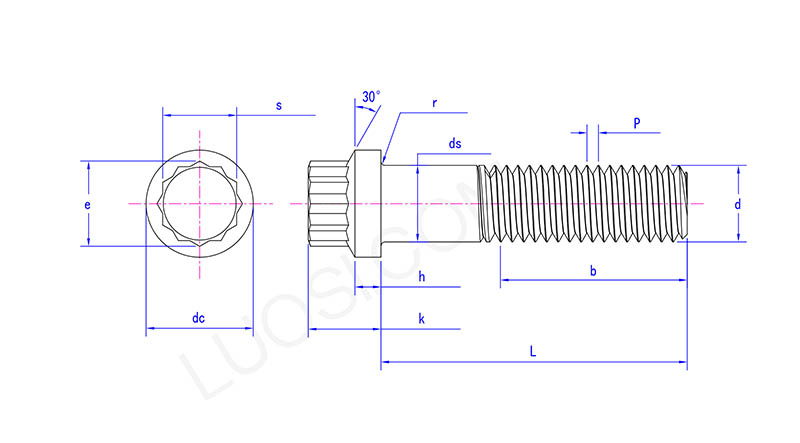

12 Point Flange Screw

Po	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
jednosmerný max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

（5）Alternatívne šesťhranné skrutky

Kompatibilita vonkajšieho priemeru hlavy: 12-bodová prírubová skrutka má rovnakú veľkosť otvoru ako štandardná šesťhranná skrutka s valcovou hlavou, takže ju možno priamo vymeniť bez zmeny polohy otvoru a je tiež odolnejšia.

（6）Kompletná škála vysokopevnostných tried

Pokrytie triedy 8,8, 10,9, 12,9 a nehrdzavejúcej ocele A2-70/A4-80, spĺňajúce potreby všetkých scenárov od bežných strojov až po extrémne ťažké zaťaženie.

(7) Bohaté riešenia odolné voči korózii

Ponuka rôznych povrchových úprav ako je elektrogalvanizácia, žiarové zinkovanie, povrchová úprava Dacromet, zliatina zinku a niklu a černenie, vhodné pre vnútorné, vonkajšie, morské a chemické prostredie atď.

（8）Široká škála oblastí použitia

Automobily (motory, prevodovky, podvozky), letectvo (rámy motorov, podvozky), veterná energia, baníctvo, petrochémia, lode, všeobecné stroje atď.
