Kotva U Bolt

Kotviaca U skrutka Xiaoguo® dodávateľa z Číny sa dodáva v širokej škále špecifikácií, ktoré pokrývajú všetko od DN10 (2 mm) po DN600 (24 palcov), čím spĺňajú všetky požiadavky na plnú veľkosť. Či už ide o malé vodovodné a elektrické vedenie alebo veľké priemyselné potrubia, môžete si vybrať cenovo výhodnú kotviacu U-skrutku.

Odoslať dopyt

Popis produktu

Definícia produktu a základná funkcia

kotviaca U skrutka, tiež známa ako zemná kotviaca U skrutka alebo vopred nainštalovaná U-skrutka, je typ kotviaceho upevňovača v tvare písmena "U". Má dlhé závity na oboch koncoch a zvyčajne sa predinštaluje do betónového základu alebo prechádza cez základňu oceľovej konštrukcie. Kombinuje sa s podložkami a maticami na pevné upevnenie zariadení, stĺpov, podpier rúr atď. na betónových alebo oceľových základoch konštrukcie.

Hlavná funkcia

Je to kľúčový kotevný komponent používaný v oblastiach ako stavebníctvo, mosty, energetika a petrochemický priemysel na dosiahnutie pevných spojení medzi zariadením a základom. Jeho hlavnou funkciou je bezpečný prenos zaťaženia (ťah, tlak, šmyková sila, ohybový moment) hornej konštrukcie na betónový základ alebo zem. Na rozdiel od bežných rozperných skrutiek je tento výrobok inštalovaný vopred zakopaný. Umiestňuje sa do debnenia pred naliatím betónu a po stuhnutí betónu tvorí nevratnú trvalú kotvu.

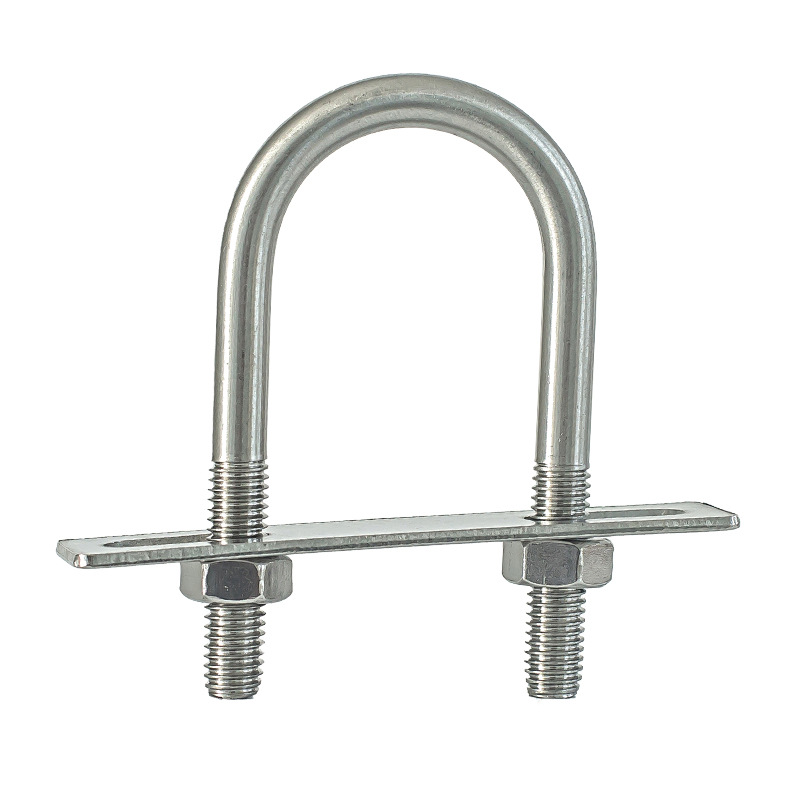

Anchor U Bolt

Bežné materiály

Nižšie je uvedený zoznam bežných materiálov pre kotevnú U skrutku, ktorý sme pre vás zhrnuli a ktorý je pre vás vhodný na prehliadanie.

Druh materiálu	stupňa	Dosiahnuteľná úroveň výkonu	Základné vlastnosti	Použiteľné scenáre
Uhlíková oceľ	Q235 / A36	Známka 4.8	Relatívne ekonomický a všestranný, ľahko spracovateľný	Celková konštrukcia, základy ľahkých zariadení, upevnenie zábradlia
Uhlíková oceľ	45# / 1045	Známka 8.8	Stredná sila, dobrý komplexný výkon	Základy priemyselných zariadení, elektrické veže, podpery potrubí
Legovaná oceľ	40Cr / 5140	Stupeň 10,9	Vysoká pevnosť, odolnosť proti únave	Ťažké zariadenia, základ pre dynamické zaťaženie, veža veternej elektrárne
Legovaná oceľ	35CrMo / 4135	stupeň 10,9/12,9	Odolný voči nízkej teplote, antikorózny	Petrochemický priemysel, zakladanie vysokotlakových nádob, chladné oblasti
Nehrdzavejúca oceľ	304 / A2	A2-70	Všeobecná odolnosť proti korózii	Pre potravinárske závody, úpravu vody, všeobecné vonkajšie aplikácie
Nehrdzavejúca oceľ	316 / A4	A4-70 / A4-80	Vynikajúca odolnosť voči morskej vode a chemikáliám	Pre pobrežné plošiny, pobrežné elektrárne, chemické závody, zariadenia bazénov
Žiarovo pozinkovaná uhlíková oceľ	Q235 / 45# + HDG	stupeň 4,8/8,8	Vonkajšia dlhotrvajúca ochrana proti hrdzi	mosty, diaľničné zvodidlá, komunikačné veže, fotovoltaické podpery

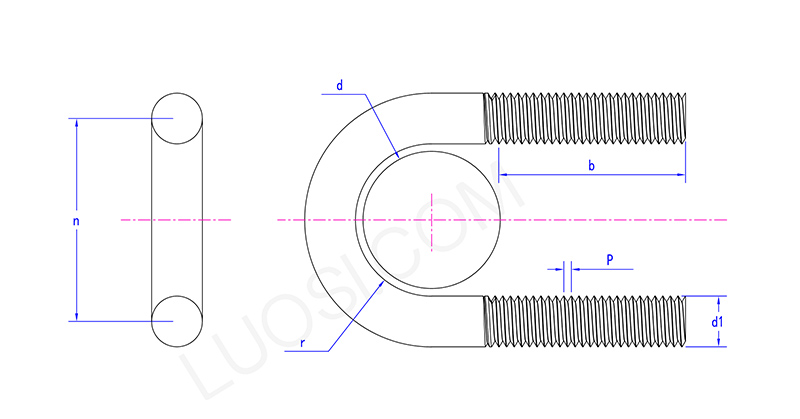

Anchor U Bolt

Po	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Typ produktu

V závislosti od spôsobu inštalácie a tvaru sa kotviaca U skrutka delí hlavne na tieto typy:

Obyčajná U-skrutka: Zapustená priamo do betónu so závitom vyčnievajúcim nad základný povrch. Používa sa na upevnenie oceľových stĺpov a podstavcov zariadení. Je to najbežnejšia forma.

U-skrutka s hákovými koncami: Závitové konce sú dodatočne ohnuté o 90° alebo 180°.

U-skrutka s plochým dnom: Spodná časť časti v tvare U je rovná, nie oblúkovitá. Používa sa na upevnenie komponentov so štvorcovým prierezom alebo na inštalácie, ktoré musia byť v tesnom kontakte so spodnou plochou oceľového plechu.

Priechodná skrutka Typ U-skrutka: Táto skrutka v tvare U prechádza cez vyhradené otvory v základni oceľovej konštrukcie, pričom oba konce sú odkryté. Je kombinovaný s hornými a spodnými maticami na dosiahnutie upnutia a bežne sa používa pre odpojiteľné spojenia alebo scenáre vyžadujúce nastavenie výšky.

Nerovnaká U-skrutka nohy: Nohy rôznych dĺžok. Používa sa na inštaláciu na šikmých základových plochách alebo v špeciálnych konštrukciách vyžadujúcich asymetrickú fixáciu.
