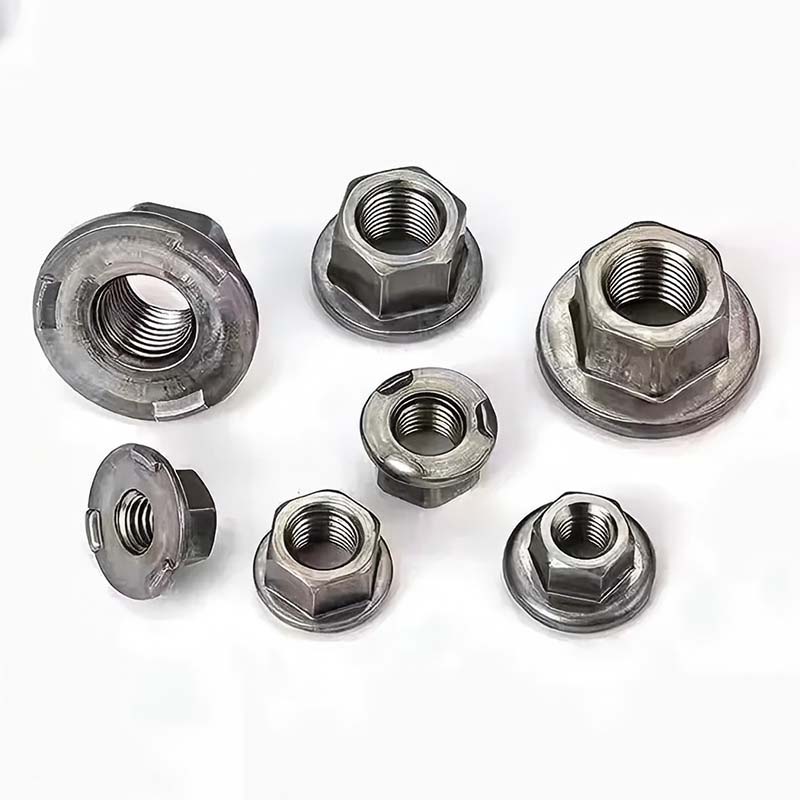

Šesťhranná zváracia matica s prírubou

Kdekoľvek potrebujete privariť maticu, môžete dôverovať čínskemu výrobcovi a dodávateľovi Xiaoguo® s prírubovou šesťhrannou zváracou maticou. Obslúžili sme viac ako 500 zákazníkov po celom svete. Od 1 mm tenkých plátov až po 10 mm hrubé pláty je zváranie presné a pevné. Podporujeme zákazníkov v tom, aby najskôr vykonali testy vzoriek v malom meradle a budú existovať aj zľavy na hromadné nákupy vo veľkom meradle.

Odoslať dopyt

Popis produktu

Hlavná výhoda

Šesťhranná zváracia matica s prírubou integruje presné polohovanie, trvalú ochranu proti uvoľneniu, jednostrannú montáž a nastaviteľnú silu. Zároveň znižuje počet dielov a pracovných hodín, čím sa stáva preferovanou zváracou maticou pre spoje tenkých plechov.

（1）Integrácia príruby

Vybavený zväčšenou plochou príruby, ktorá rovnomerne rozdeľuje tlak a zabraňuje zrúteniu tenkej dosky. Nie sú potrebné ďalšie podložky.

（2）Tri vyvýšené plošiny, presné umiestnenie

Spodná plocha príruby má tri 120° uhlové zváracie výstupky, ktoré sa automaticky vyrovnávajú a zabraňujú posunutiu.

（3）Trvalé proti uvoľneniu

Po zváraní sa prírubová šesťhranná matica a základný materiál stanú neoddeliteľnou súčasťou. Pri vibráciách a nárazoch sa nikdy neuvoľní.

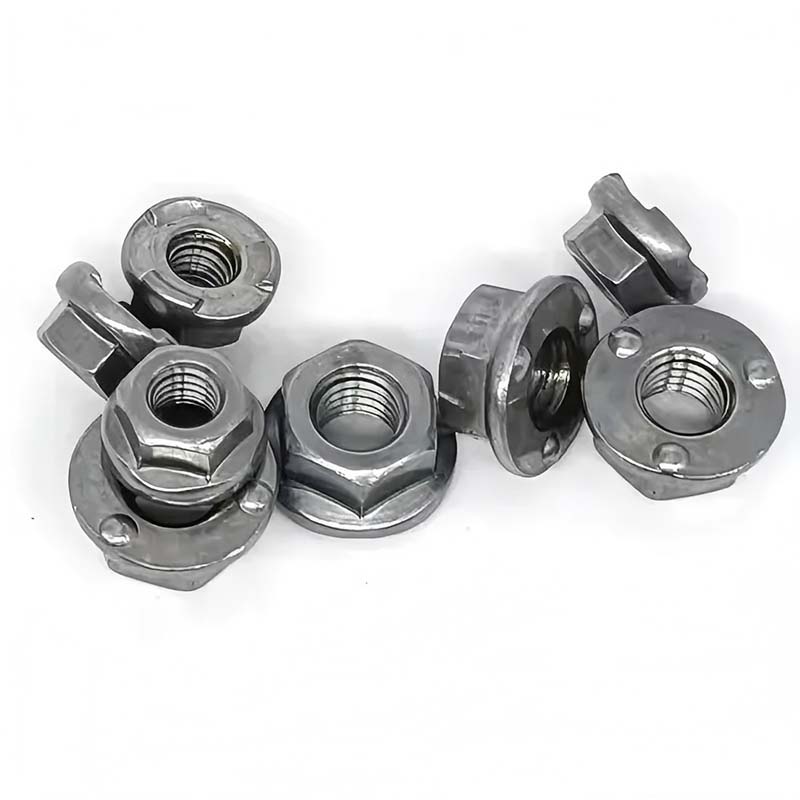

Flanged Hex Weld Nut

（4）Celý rozsah stupňov pevnosti (4,8 - 10,9 stupňov)

Nízkouhlíková oceľ (triedy 4,8/6,8), stredne uhlíková/legovaná oceľ (triedy 8,8/10,9), nehrdzavejúca oceľ (A2-70/A4-70) sú dostupné ako voliteľné príslušenstvo. Pevnosť môže byť prispôsobená požiadavkám, od domácich spotrebičov až po podvozok ťažkých nákladných áut.

（5）K dispozícii je široká škála riešení odolných voči korózii:

Elektrogalvanizácia (48-120 hodín soľný sprej), žiarové zinkovanie (500 hodín+), Dacromet (1000 hodín+), nehrdzavejúca oceľ v prírodnej farbe (304/316) atď. Vhodné pre drsné prostredie, ako sú pobrežné oblasti, chemické závody a vonkajšie miesta.

（6）Jednostranná montáž, na zadnej strane nie sú potrebné žiadne nástroje

Matice sú privarené k obrobku. Stačí dotiahnuť skrutky z jednej strany bez potreby použitia kľúča na ich upevnenie na zadnej strane. Vhodné najmä do úzkych priestorov ako sú uzavreté boxy a vnútorné dutiny karosérie vozidla.

（7）Vhodné pre rozsiahlu automatizovanú výrobu

Tvarovanie hlavy za studena + závitovanie, s dobrou rozmerovou konzistenciou; v kombinácii s automatickým podávacím vibračným kotúčom a odporovým bodovým zváracím strojom sú náklady na jednodielne upevnenie oveľa nižšie ako pri riešení "matica + podložka".

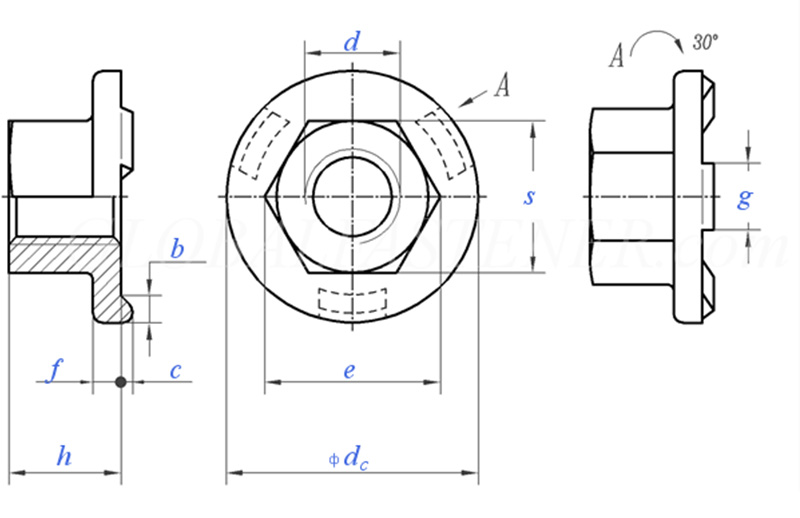

Flanged Hex Weld Nut

Veľkosť závitu			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Hrubé stúpanie závitu		0.8	1	1.25	1.5	1.75	2	2
P	Jemné stúpanie závitu		/	/	/	/	15	1.5	1.5
C	Nominálna veľkosť	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	max		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	max		8.5	10.9	14	17.5	20	23	26
f	Nominálna veľkosť	±0,25	1.7	2	2.5	3	3	4	4
g	Nominálna veľkosť	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	max		5	7	10	13	15	17	19.5
S	max		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	max = nominálna veľkosť		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
na 1000 jednotiek kg			/	5.7	12.2	21.8	29.4	45.8	/

Polia aplikácie

Šesťhranná zváracia matica s prírubou je široko používaná v nasledujúcich odvetviach a scenároch vďaka svojim výhodám, ako je silné zváranie, presné polohovanie, spoľahlivá ochrana proti uvoľneniu a jednostranná montáž.

（1）Výroba automobilov: Šesťhranná zváracia matica s prírubou sa používa na inštaláciu nárazníkov, sedadiel, prístrojových panelov, príslušenstva dverí atď.

(2) Spotrebiče a elektrické skrine: Závitové spojovacie body plášťov chladničiek, práčok a klimatizácií; Inštalačné základy rozvodných skríň a ovládacích skríň.

（3）Mechanické vybavenie: Upevnenie plechových krytov, ochranných krytov a podpier.

（4）Architektúra a hardvér: Spoje ľahkej oceľovej konštrukcie, prefabrikované kovové komponenty.

(5) Železničná doprava: Vnútorné vybavenie vozňov a upevnenie elektrického zariadenia.

（6）Nová energia: Kryt fotovoltaického meniča, telo skrine na uskladnenie energie.
