Šesťhranné privarovacie matice

Čínsky výrobca Xiaoguo® Hexagon prírubové priváracie matice sú vyrobené z vysoko kvalitnej legovanej ocele triedy 10.9 s precíznym spracovaním. Jeho pevnosť v ťahu presahuje 1000 MPa. Zváracie body sú stabilné, nosnosť je vysoká a je možné získať protokol o skúške.

Odoslať dopyt

Popis produktu

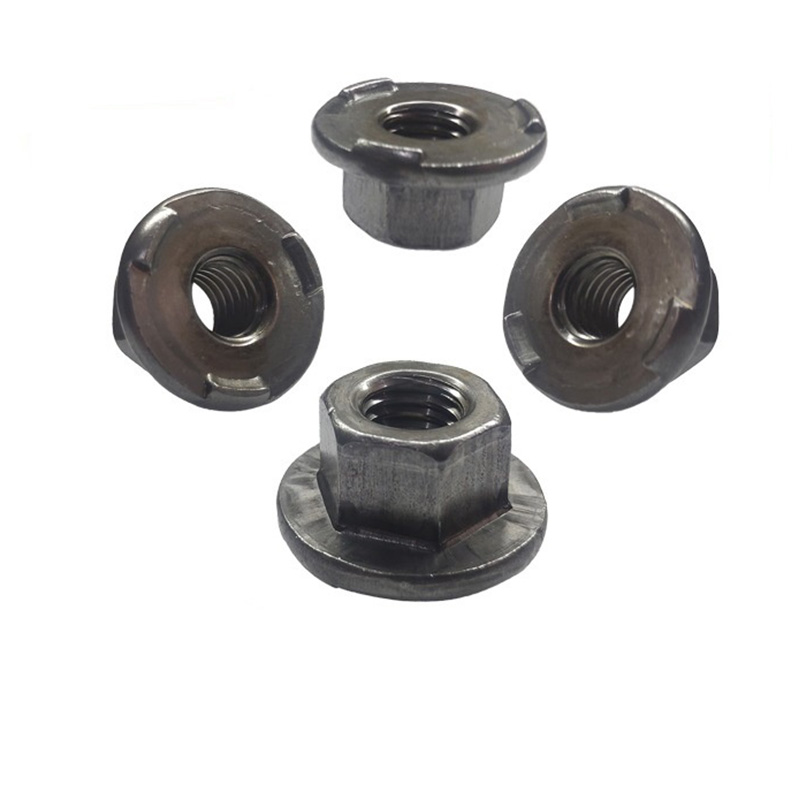

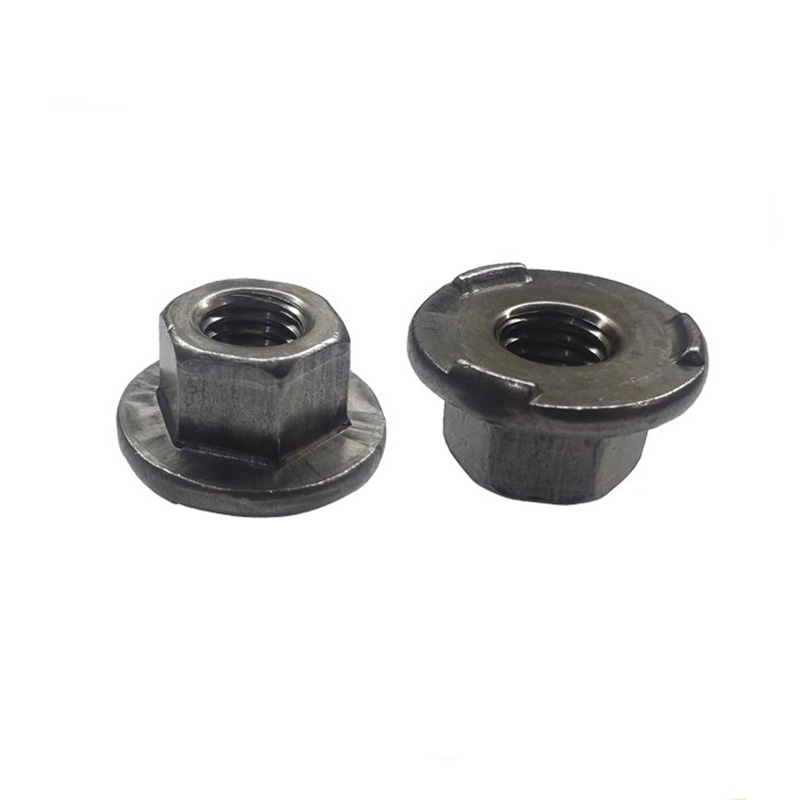

Šesťhranné priváracie matice s prírubou sú špeciálne upevňovacie prvky s kruhovou prírubou v spodnej časti a šesťhranným tvarom v hornej časti. Spodný povrch príruby má zvyčajne tri zváracie výstupky (alebo nazývané výstupky). Táto matica je po natavení výčnelkov pevne privarená k plechu odporovým zváraním (nábojové zváranie), čím sa dosiahne trvalé závitové spojenie.

V porovnaní s bežnými zváracími maticami, šesťhranné prírubové zváracie matice obsahujú povrch príruby, ktorý môže nahradiť ploché podložky na rozloženie tlaku a chrániť tenké plechové komponenty pred rozdrvením. Konštrukcia šesťhrannej hlavy zároveň umožňuje pohodlné používanie štandardných kľúčov alebo nástrčných kľúčov na montáž skrutiek. Tento produkt je široko používaný v scenároch závitového pripojenia tenkých plechových konštrukcií, ako sú automobilové karosérie, kryty domácich spotrebičov, elektrické skrine a mechanické zariadenia.

Hexagon Flange Weld Nuts

Hlavné štrukturálne vlastnosti

Konštrukčný návrh šesťhranných prírubových zváracích matíc je zameraný na tri kľúčové ciele: „spoľahlivé zváranie, presné polohovanie a pohodlná montáž“. Hlavné štrukturálne vlastnosti možno zhrnúť takto:

(1) Šesťhranná hlava

Tvar: Pravidelný šesťuholník. Rozmery protiľahlých strán zodpovedajú toleranciám normy ISO/DIN.

Funkcia: Dá sa ľahko utiahnuť pomocou vidlicového kľúča alebo nástrčky, bez potreby špeciálneho náradia.

Výhoda: Kompatibilné s bežnými šesťhrannými maticami, čo uľahčuje montáž a údržbu na mieste.

(2) Základňa príruby

Tvar: Zväčšený povrch príruby

Funkcia: Zvýšte kontaktnú plochu s obrobkom, rozložte tlak a zabráňte deformácii tenkého plechu.

Vymeňte ploché podložky a znížte počet komponentov a montážnych krokov.

Výhody: Zvyšuje spoľahlivosť pripojenia a znižuje celkové náklady.

(3) Zvarové projekcie

Toto je najdôležitejšia vlastnosť, ktorá odlišuje šesťhranné prírubové matice od bežných prírubových matíc.

Funkcia	Popis
Množstvo	Štandardné prevedenie pozostáva z 3 kusov, rovnomerne rozmiestnených pod uhlom 120° pozdĺž spodnej plochy príruby.
Tvar	S guľovitým alebo kužeľovitým vrcholom, s hladkým a zaobleným vrcholom bez ostrých hrán.
Výška	0,5 - 0,8 mm (nastaviteľné podľa hrúbky základného materiálu)
Funkcia	① Počas odporového zvárania sa výčnelky najprv roztavia a vytvoria stabilné roztavené jadro; ② Dosiahne sa trojbodové automatické centrovanie, aby sa zabránilo posunu zvárania; ③ Keď nie je v procese zvárania, obrobok môže byť dočasne držaný na mieste, čo uľahčuje umiestnenie automatizovanej výrobnej linky.
Výhody	Prienik zvárania je rovnomerný, presnosť polohovania je vysoká a je vhodný pre robotizované automatizované zváranie.

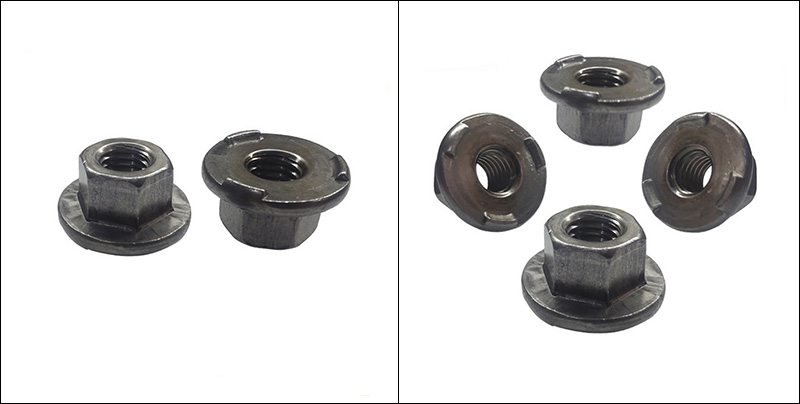

Hexagon Flange Weld Nuts

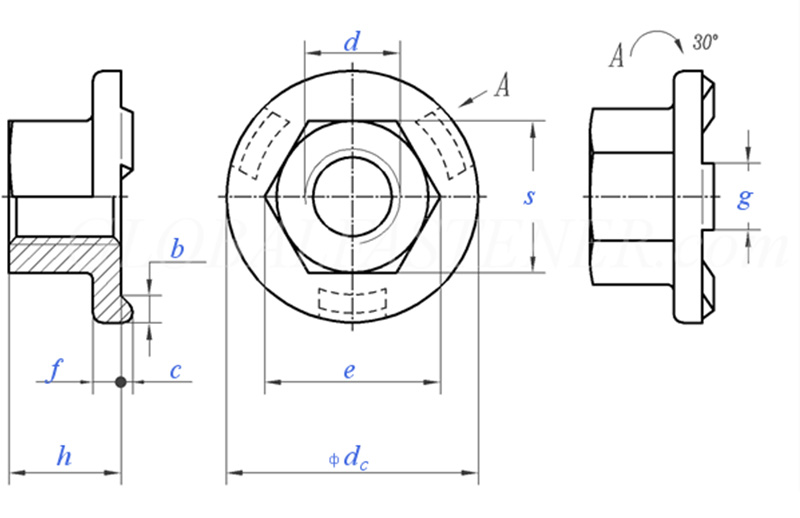

Veľkosť závitu			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Hrubé stúpanie závitu		0.8	1	1.25	1.5	1.75	2	2
P	Jemné stúpanie závitu		/	/	/	/	15	1.5	1.5
C	Nominálna veľkosť	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	max		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	max		8.5	10.9	14	17.5	20	23	26
f	Nominálna veľkosť	±0,25	1.7	2	2.5	3	3	4	4
g	Nominálna veľkosť	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	max		5	7	10	13	15	17	19.5
S	max		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	max = nominálna veľkosť		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
na 1000 jednotiek kg			/	5.7	12.2	21.8	29.4	45.8	/
