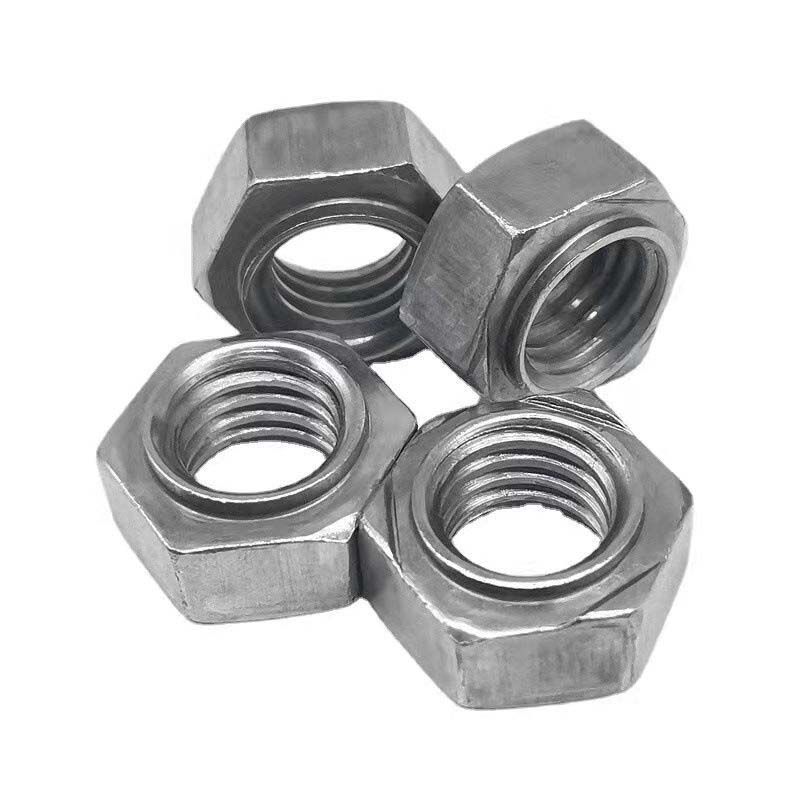

Metrické šesťhranné matice pre odporové premietacie zváranie

Metrické šesťhranné matice pre odporové premietacie zváranie sú dimenzované v metrických jednotkách a sú špeciálne navrhnuté pre odporové bodové zváranie. Počas procesu zvárania sa malé výčnelky roztavia a spoja s kovom. Dodávatelia Xiaoguo® môžu poskytnúť bezplatné vzorky.

Model:BS 7670-1-4-1993

Odoslať dopyt

Popis produktu

Metrické šesťhranné matice na odporové premietacie zváranie majú šesťhranný tvar, vďaka čomu je vhodné na uťahovanie použiť kľúč. Na jednej strane matice je niekoľko vyčnievajúcich malých spájkovacích bodov, zatiaľ čo na druhej strane sú štandardné metrické otvory so závitom.

Podrobnosti o produkte

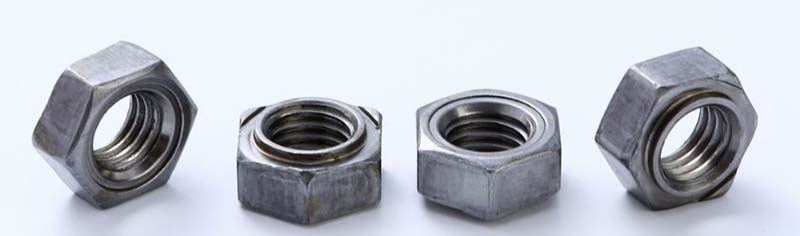

Šesťhranné matice na zváranie metrických odporových výstupkov majú v spodnej časti malé výstupky. Keď sa zváracie elektródy stlačia, prúd preteká cez tieto výstupky, okamžite roztaví výstupky a spojí maticu s kovovou platňou, ktorá je pod ňou. Tento proces je rýchly a automatizovaný a je veľmi vhodný pre veľké výrobné linky v automobilovom priemysle alebo priemysle domácich spotrebičov.

Metrické šesťhranné matice pre veľkosti krytov odporových projekčných zváraní ako M6, M8 a M10. Rozstup (napríklad 1,0 alebo 1,25) musí zodpovedať vašim skrutkám. Veľkosť šesťhrannej matice (napríklad šesťhranná matica pre M6 je 10 milimetrov) určuje potrebný kľúč pre nasledujúci krok.

Po	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 max	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 min	4.395	5.895	6.87	7.87	10.34	12.34	14.64
e min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h max	0.55	0.65	0.7	0.75	0.9	1.15	1.4
h min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 max	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 min	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s max	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H max	3	3.5	4	5	6.5	8	10
H min	2.75	3.2	3.7	4.7	6.14	7.64	9.64

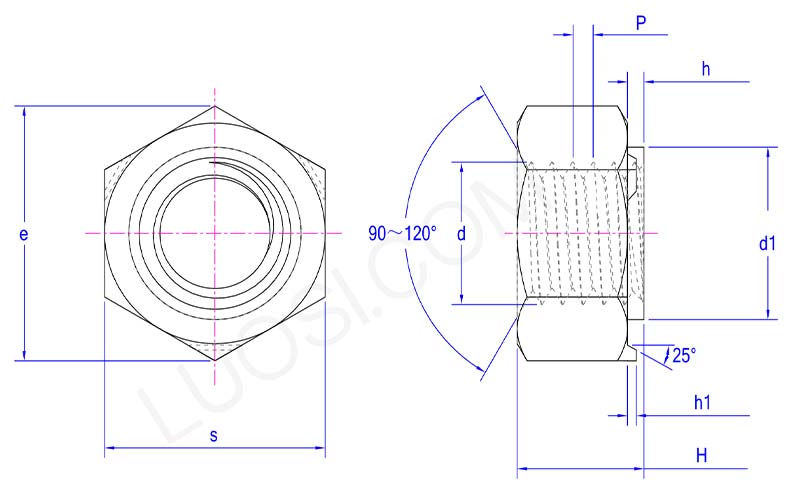

parameter of Metric hex nuts for resistance projection welding

Pri odporovom premietacom zváraní udržujte povrch čistý pri použití metrických šesťhranných matíc. Olej alebo hrdza môžu poškodiť zvar. Uistite sa, že elektródy sú zarovnané a v dobrom stave. Poškodené elektródy môžu viesť k zlému zváraniu. Dávajte pozor na „rozstrekovanie“ (odlietavanie iskier), ktoré zvyčajne indikuje chybu nastavenia a zvar nemusí byť bezpečný.

Vlastnosti produktu

Metrické šesťhranné matice pre odporové premietacie zváranie poskytujú väčší krútiaci moment pri uťahovaní alebo uvoľňovaní skrutiek, čím zaisťujú hladkú a jednoduchú prevádzku bez prekĺznutia. Zabezpečujú tiež úhľadne zarovnané zvarové body a rovnomerné rozloženie tepla počas zvárania. Pevne priľnú k zváraným komponentom, čím vytvárajú bezpečné spojenie.

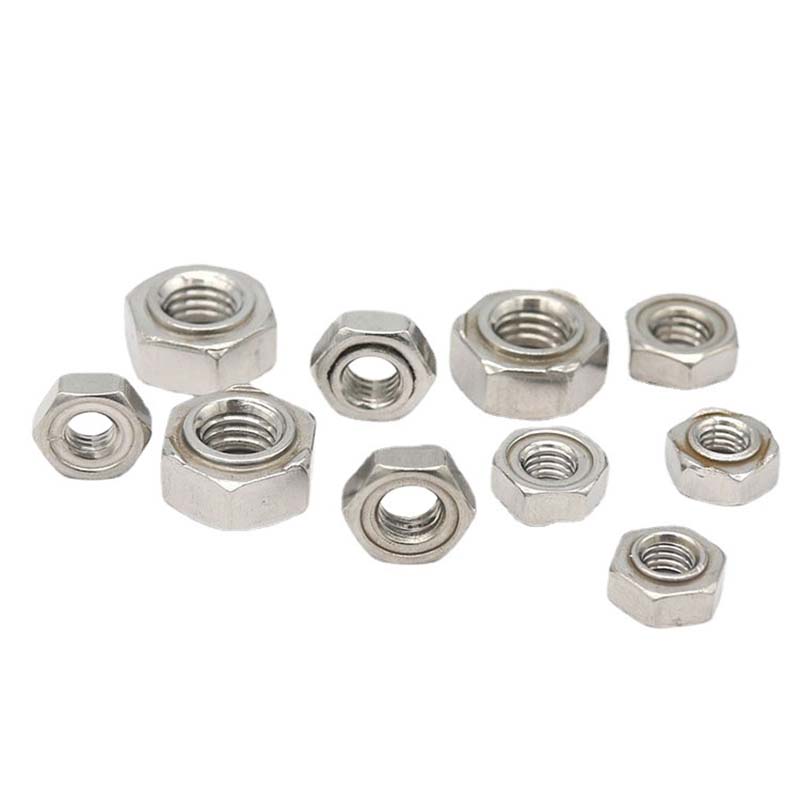

Metric hex nuts for resistance projection welding
