Metrický typ F 12 Skrutka s prírubou

Metrické skrutky s prírubou typu F 12 poskytujú väčší krútiaci moment pre bezpečné utiahnutie bez prekĺznutia. Môžu byť použité ako na zabezpečenie nábytku, tak aj na montáž strojov. Xiaoguo® je profesionálny výrobca spojovacích materiálov s dlhoročnými skúsenosťami a dokáže ich prispôsobiť tak, aby vyhovovali vašim potrebám.

Odoslať dopyt

Popis produktu

Konštrukcia hlavy metrického typu F 12 piontovej prírubovej skrutky je veľmi špeciálna, s 12 rohmi. V jeho spodnej časti sa nachádza prírubová doska v tvare písmena F. Táto prírubová doska je ekvivalentná veľkému tesneniu, ktoré môže zväčšiť kontaktnú plochu s pripojeným materiálom a urobiť spojenie stabilnejším.

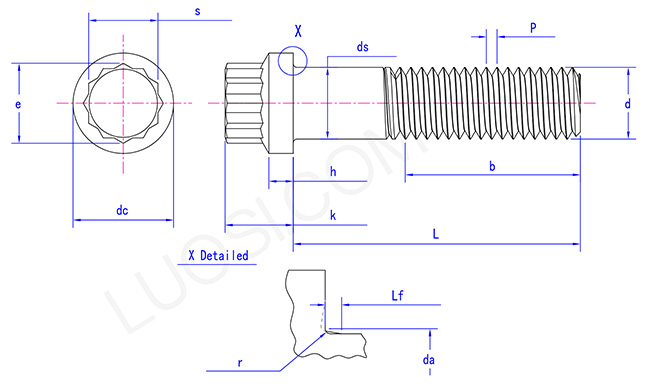

Metric type F 12-Piont flange screw

Vlastnosti

Charakteristickým znakom metrických 12-piontových prírubových skrutiek typu F je jedinečná štruktúra prírubovej dosky s 12 rohmi a typom F. 12 rohov poskytuje viac bodov pôsobenia sily, vďaka čomu je uťahovanie presnejšie a hladšie. Príruba typu F nielen rozptyľuje tlak, ale tiež zabraňuje zapusteniu skrutiek do pevného materiálu, čím sa ďalej zvyšuje stabilita spojenia.

Metrické typ F 12 piont prírubové skrutky s pílovou prírubou. Po utiahnutí tieto zuby zahryznú do povrchu, čím zabránia uvoľneniu mechanických zariadení (ako sú valčeky dopravného pásu alebo konzoly čerpadla) v dôsledku vibrácií. Nemusíte pridávať žiadne ďalšie poistné podložky.

Metrické 12-bodové skrutky typu F sa rýchlejšie inštalujú na nerovnom povrchu. Zúbkované dno môže nahradiť drobné nedostatky. Je to veľmi užitočné pri spájaní skrutiek na liatinu alebo štruktúrované kovy, pretože hladké príruby môžu zošmyknúť. Jeho úchop je silnejší. Zúbkované dno môže byť osadené kovom a je odolnejšie voči vibráciám ako hladké prírubové skrutky. Často sa používa v poľnohospodárskych zariadeniach alebo základniach kompresorov.

Parametre produktu

Po	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds max	5	6	8	10	12	14	16	20	24	30	36
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	32.67	29.67	35.61
s max	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
jednosmerný max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
h min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k max	5	6	8	10	12	14	16	20	24	30	36
k min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
da max	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26.4	33.4	39.4
Lf max	0.6	0.68	1.02	1.02	1.87	1.87	1.87	2.04	2.04	2.89	2.99
r min	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1	1

Metrické prírubové skrutky typu F 12 sú vhodné na opravu poškodených otvorov. Vrúbkovaná štruktúra môže pôsobiť ako kotva na opotrebovanom závite a môže sa použiť ako dočasná oprava starého zariadenia pred údržbou. Vydržia tepelné cykly. Zúbkovaná príruba udržuje priľnavosť, keď sa kov rozťahuje alebo zmršťuje, vďaka čomu je veľmi vhodná pre výfukové potrubia alebo komponenty rúry.
