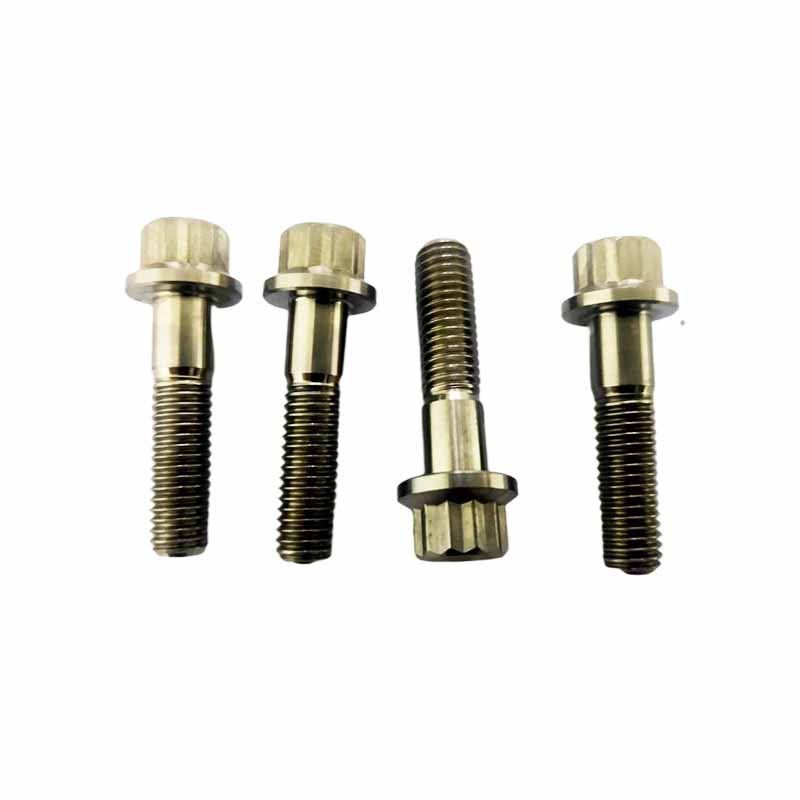

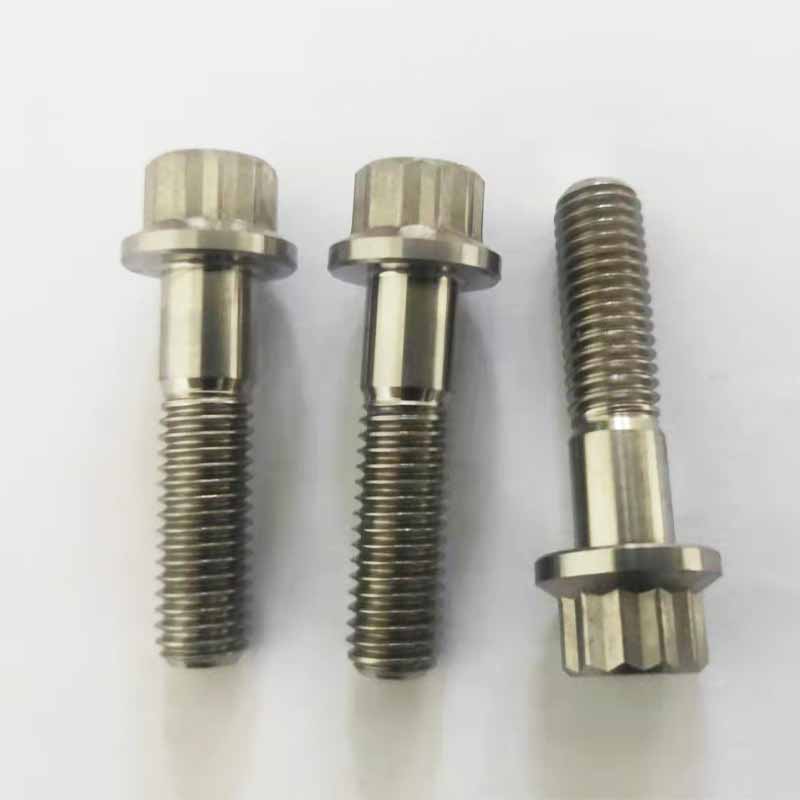

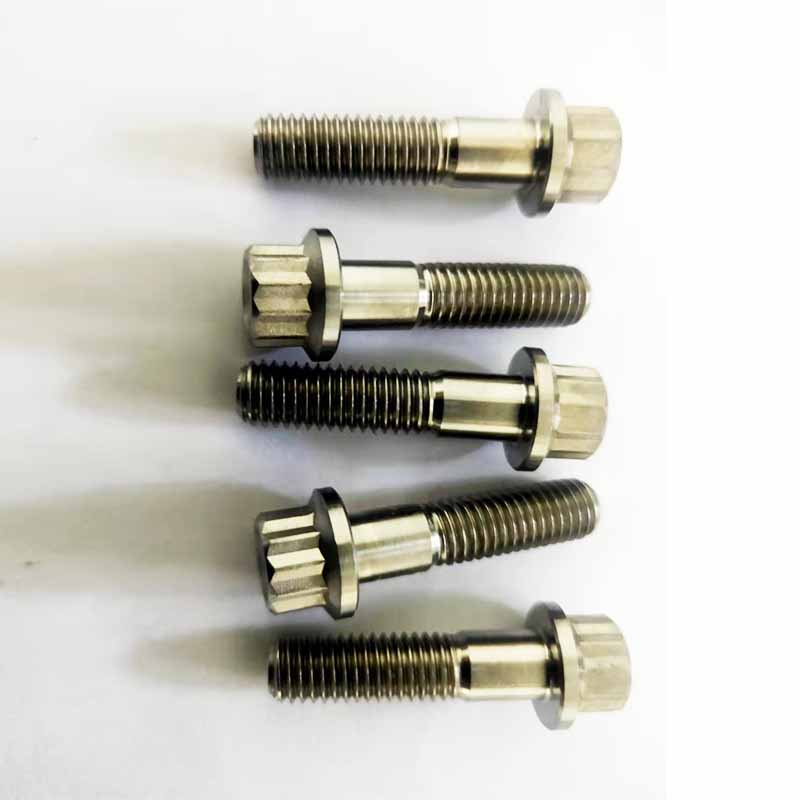

Metrický typ U s 12 piontovou prírubovou skrutkou

Metrické prírubové skrutky typu U 12 sú ideálne pre presné a bezpečné inštalácie. Továreň Xiaoguo® dokáže splniť vaše potreby. Vyrábame v súlade s implementačnou normou ASME/ANSI B18.2.5M-2009. Objednajte si teraz a získajte spoľahlivé skrutky, ktoré potrebujete.

Odoslať dopyt

Popis produktu

Piontová prírubová skrutka metrického typu U 12 má na hlave 12 rohov. Po utiahnutí má väčšiu kontaktnú plochu a môže použiť väčší krútiaci moment. Pod skrutkou sa nachádza prírubová doska v tvare U, ktorá dokáže zväčšiť kontaktnú plochu s pripájanou časťou a rozložiť tlak.

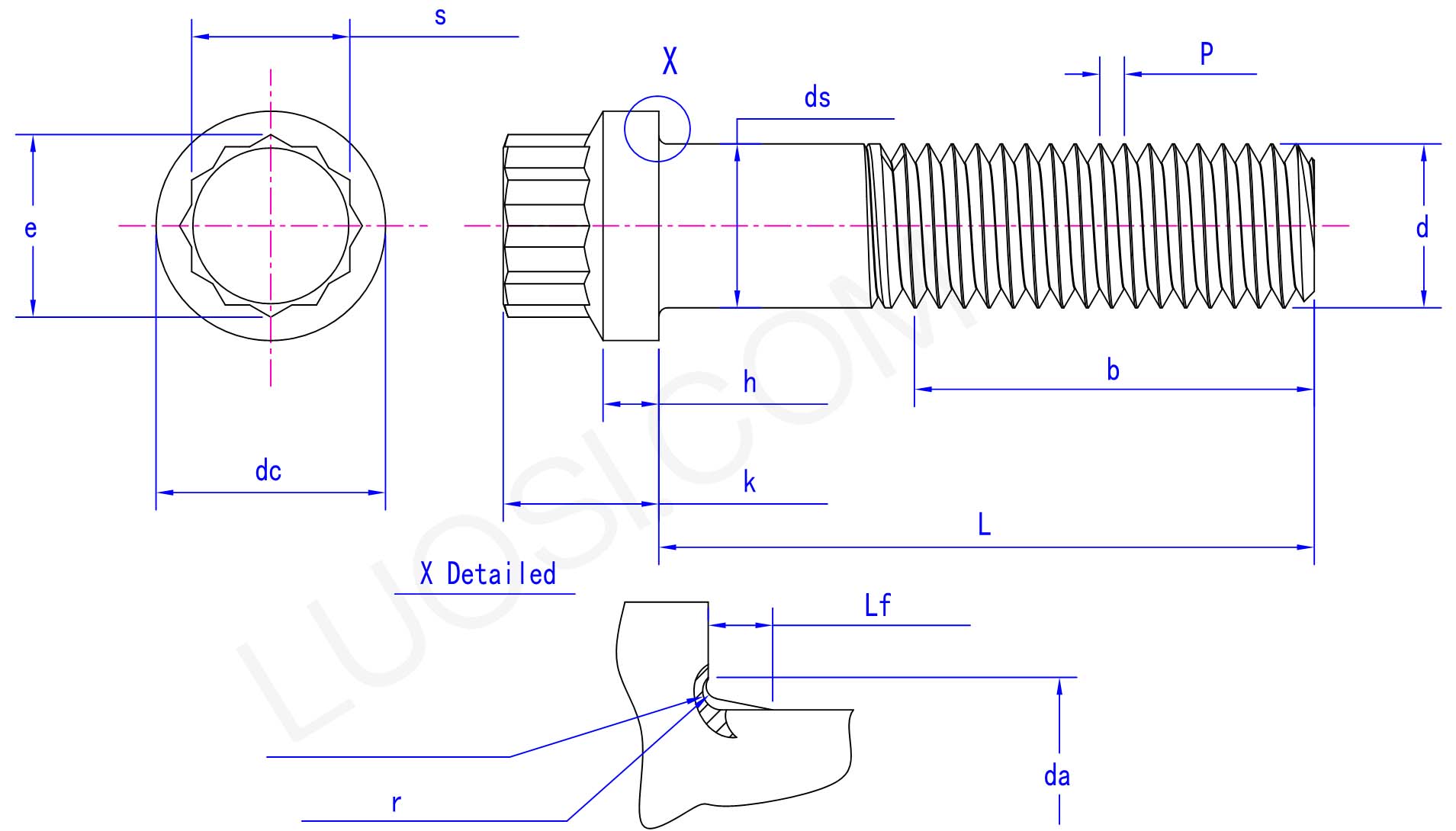

Metric Type U 12 Piont Flange Screw

Vlastnosti a parametre

Skrutky metrického typu U s 12 bodmi sú odolné voči korózii soľnou hmlou. Dizajn so spodným rezom sa často používa v nehrdzavejúcej oceli, čo môže znížiť koróziu štrbín. Tesniace plochy prírub sú ideálnou voľbou pre lodné zábradlia alebo pobrežnú infraštruktúru. Môžu zabrániť uvoľneniu. Spodný povrch zúbkovanej príruby má sieťový povrch, ktorý je vhodný pre priemyselné vibrátory alebo držiaky generátorov, ktoré nevyžadujú poistné podložky.

Na upevnenie výfukového potrubia turbíny sa používajú piontové prírubové skrutky metrického typu U 12. Netesnosť potrubia zníži účinnosť turbíny. Vydržia tepelný cyklus 900°C. Drážka v tvare U môže zabrániť deformácii príruby pri uťahovaní. Pri aplikácii niklového antiadhézneho prostriedku sa medená pasta spáli. Vymeňte ho každých 50 000 najazdených míľ; Tepelná únava môže spôsobiť prasknutie výfukového potrubia.

12-bodové skrutky metrického typu U sa používajú na upevnenie krytov prevodoviek veterných turbín. Vibrácie turbíny môžu spôsobiť stiahnutie tradičných skrutiek. Kryciu dosku dokážu uzamknúť na viac ako 20 rokov. Spodná strihaná časť môže hrať úlohu pri tlmení nárazov. Pri použití 12-bodového násobiteľa krútiaceho momentu vo výške môže nedostatočné utiahnutie spôsobiť vniknutie prachu a poškodenie ozubených kolies.

Piontová prírubová skrutka metrického typu U 12 má extrémne silnú upevňovaciu silu. 12-uholníkový dizajn mu umožňuje vydržať väčší krútiaci moment pri uťahovaní. Príruba v tvare U navyše zvyšuje trenie, čo sťažuje uvoľnenie aj vo vibrujúcom prostredí. Sú veľmi spoľahlivé a dokážu udržať spojovacie časti stabilné po celú dobu.

Parametre produktu

Po	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds max	5	6	8	10	12	14	16	20	24	30	36
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
s max	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
jednosmerný max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
h min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k max	5	6	8	10	12	14	16	20	24	30	36
k min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
da max	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r max	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
r min	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
