Štvorcové zváracie matice typu B

Štvorcové matice typu B sú špeciálne navrhnuté na zváranie kovov. Sú vhodné pre ťažké stroje alebo hrubé oceľové rámy. Základňa matíc typu B je o niečo hrubšia, vďaka čomu sú odolnejšie. Ako výrobný závod má Xiaoguo® profesionálny personál, ktorý vám môže poskytnúť vhodné spojovacie prvky.

Model:GB/T 13680-1992

Odoslať dopyt

Popis produktu

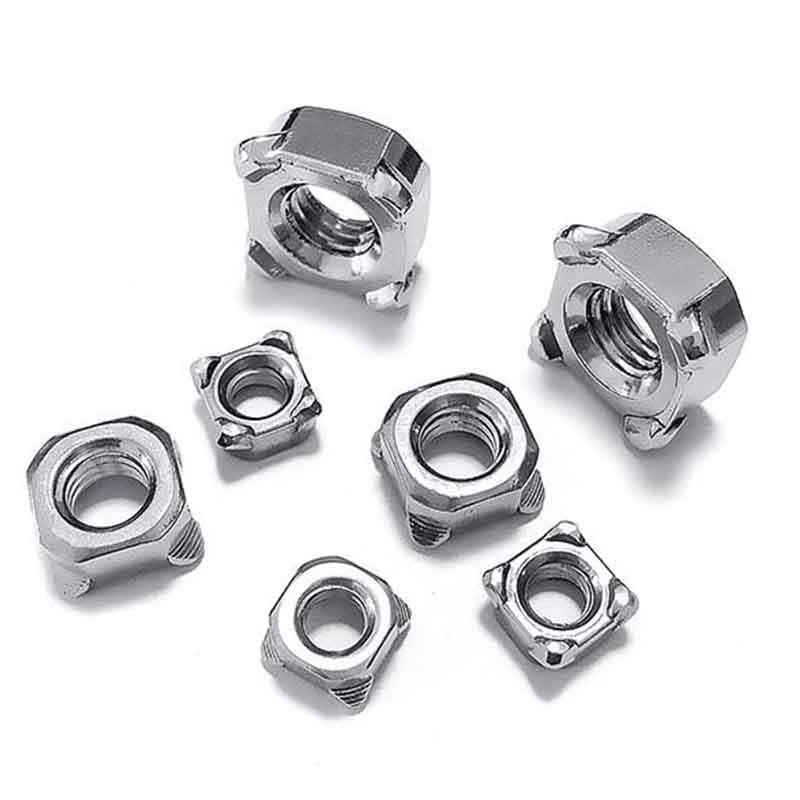

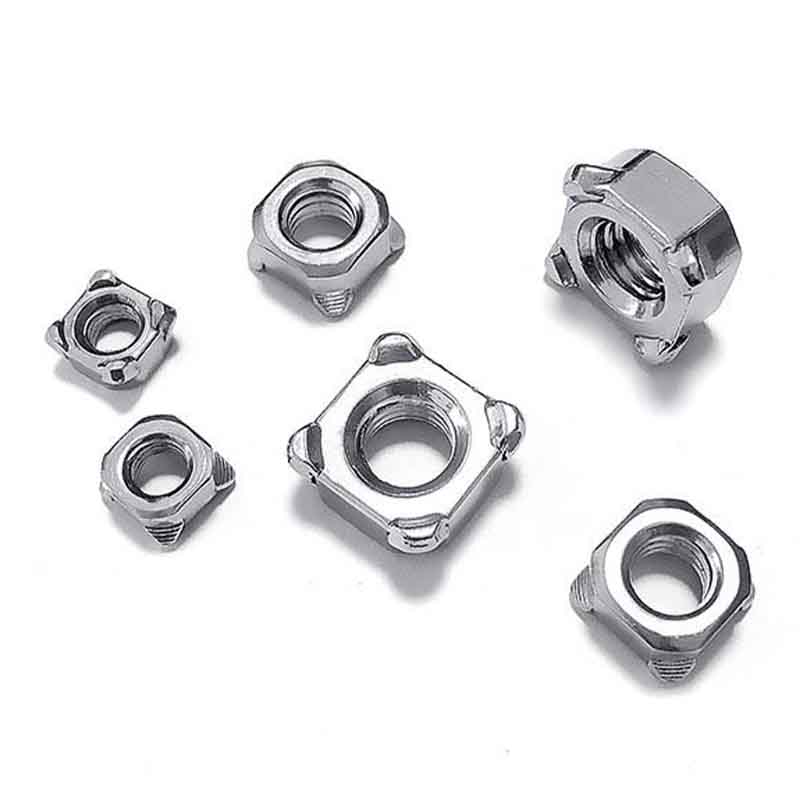

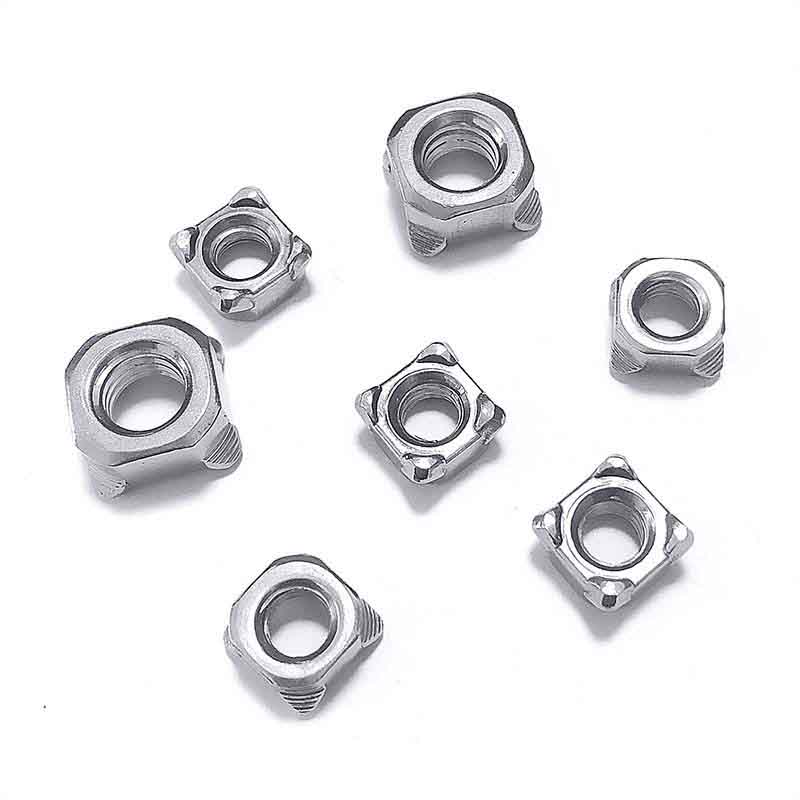

Štvorcové navarové matice typu B sú ako celok v tvare štvorca. V strede majú otvory so závitom a každý zo štyroch rohov má malý výstupok, ktorý je špeciálne navrhnutý pre účely zvárania. Od M4 do M12 sú k dispozícii všetky a k dispozícii sú aj zodpovedajúce skrutky.

Podrobnosti o produkte

Štvorcové zvárané matice typu Bnemajú žiadne otvory alebo jednoduché rohy; namiesto toho sú na každom rohu zreteľné výstupky. Toto je kľúčová vlastnosť. Na tieto výstupky môžete priamo zvárať. Táto konštrukcia zvyčajne poskytuje rovnomernejšie zvarové jadro, pretože výčnelky sa roztavia a spoja s kovovou doskou, ktorá je pod ňou. Ide o bežnú špecifikáciu najmä v automobilovom priemysle.

Ak používate zariadenie na bodové zváranie, štvorcové matice B sú zvyčajne vhodnejšou voľbou ako matice typu A. Tieto vyvýšené výstupky sú v skutočnosti navrhnuté tak, aby umožnili hrotu bodovej zváracej elektródy pritlačiť na ne. Výstupky riadia dráhu zváracieho prúdu a môžu sa predvídateľne roztaviť, čím sa vytvorí silné zvarové jadro. Vďaka tomu sú vysoko kompatibilné s automatizovanými výrobnými linkami na bodové zváranie pre sériovú výrobu. Štvorcové hrany sa umiestňujú ľahšie ako kruhové matice. Stačí ich položiť na žehliacu dosku a hneď zistíte, či sú umiestnené správne. Štyri zváracie výstupky majú rovnakú veľkosť a počas zvárania sa rovnomerne zahrievajú, takže je menej pravdepodobné, že budú nesprávne zarovnané. Závitové otvory sú rovné a skrutky je možné zasunúť hladko bez zaseknutia. Aj keď je železná doska mierne zdeformovaná, pokiaľ sú matice správne privarené, skrutky je možné dotiahnuť až na doraz.

Štvorcové zvárané matice typu B sú zvyčajne navrhnuté pre rôzne špecifikácie plechov, ale sú vhodné najmä pre mierne hrubšie materiály, pretože dobré zvarové jadro je rozhodujúce. Vyvýšená časť konštrukcie pomáha zabezpečiť, aby do základne matice a základného kovu preniklo dostatočné teplo, čím sa vytvorí silný bod tavenia, aj keď hrúbka plechu nie je príliš tenká.

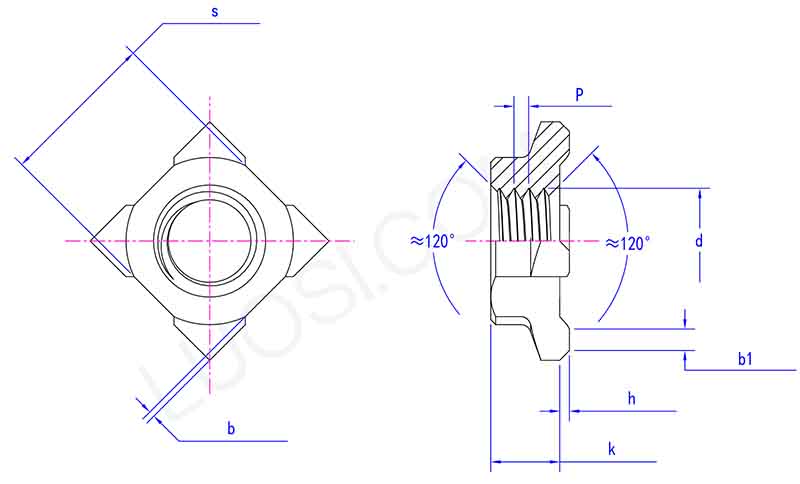

Parametre produktu

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1\|1,25\|1,5	1,25\|1,5\|1,75
h max	1	1	1	1	1	1.2
h min	0.8	0.8	0.8	0.8	0.8	1
k max	3.5	4.2	5	6.5	8	9.5
k min	3.2	3.9	4.7	6.14	7.64	9.14
s max	7	8	10	13	16	18
s min	6.64	7.64	9.64	12.57	15.57	17.57
b max	0.5	0.5	0.5	1	1	1
b min	0.3	0.3	0.3	0.5	0.5	0.5
b1 max	1.5	1.5	1.5	1.5	1.5	2
b1 min	0.3	0.3	0.3	0.3	0.3	0.5
