Čierne oceľové podložky s dlhým štítkom a krídlom

Black Steel Tab Washers With Long Tab and Wing vyrábané továrňou Xiaoguo® majú jednoduchú štruktúru, ktorá sa ľahko ovláda a používa. Počas inštalácie je potrebný iba bežný kľúč a nie sú potrebné žiadne ďalšie nástroje.

Odoslať dopyt

Popis produktu

Inštalácia čiernych oceľových podložiek s dlhým štítkom a krídlom zahŕňa štyri jednoduché kroky. Pre zaistenie bezpečného uzamykacieho efektu dodržujte nasledujúcu postupnosť obsluhy.

Nástroj 【1】

Kľúč (používa sa na uťahovanie matíc alebo skrutiek)

Špicaté kliešte alebo ploché kliešte (používané na ohýbanie náušníkov)

(Voliteľné) Kladivo + krížový skrutkovač (pre hrubšie podložky)

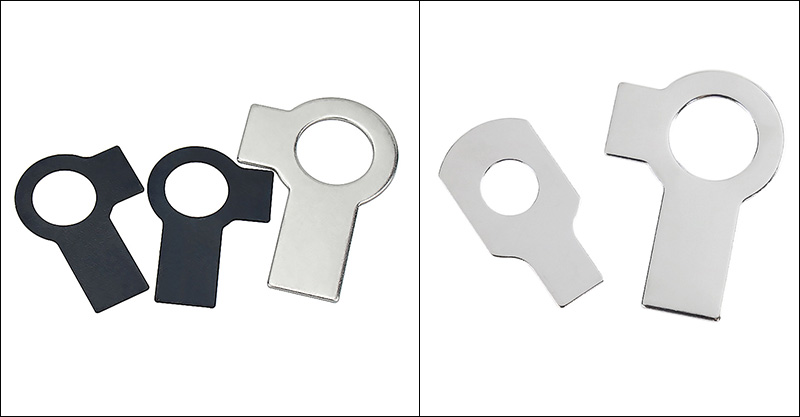

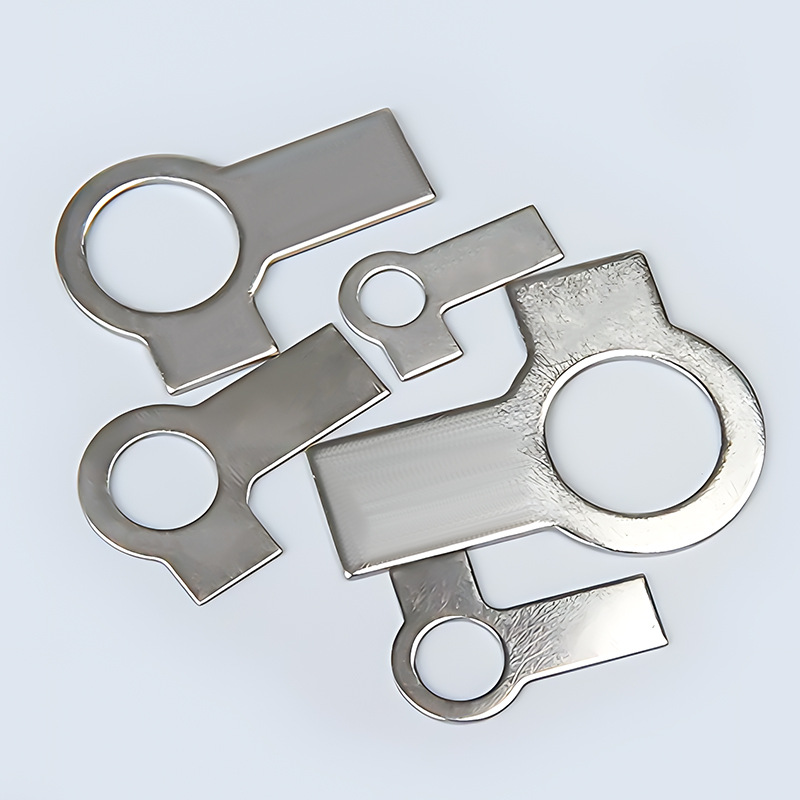

Black Steel Tab Washers With Long Tab and Wing

【2】 Kroky inštalácie

(1) Namontujte podložku

Prevlečte skrutku cez otvor v obrobku. Nasaďte podložky s čiernym oceľovým výstupkom s dlhým výstupkom a krídlom na skrutku tak, aby dlhé aj krátke výstupky smerovali von. Uistite sa, že podložka leží rovno na povrchu. Maticu naskrutkujte rukou, ešte ju úplne nedoťahujte.

(2) Utiahnite maticu

Pomocou kľúča utiahnite maticu, kým nedosiahne požadovaný krútiaci moment.

(3) Ohnite krátky štítok

Uchopte krátke pútko kliešťami a zložte ho nahor. Ohnite ho tesne o jednu plochú stranu matice.

(4) Ohnite dlhý úchyt

Pomocou klieští ohnite dlhé pútko nadol alebo nabok. Zahnite ho do drážky na diele alebo ho pevne ohnite k okraju dielu.

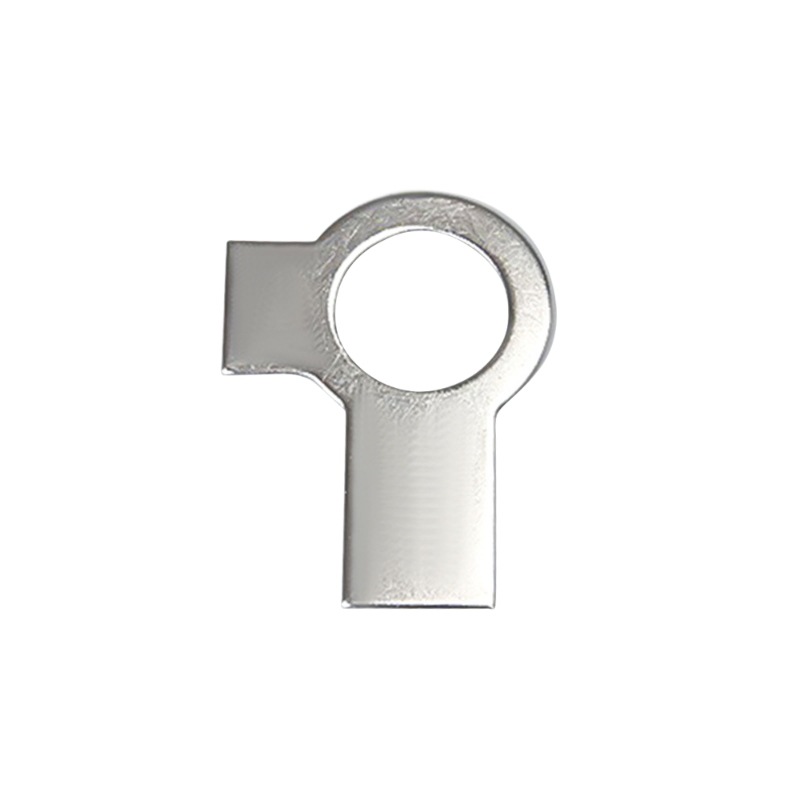

Black Steel Tab Washers With Long Tab and Wing

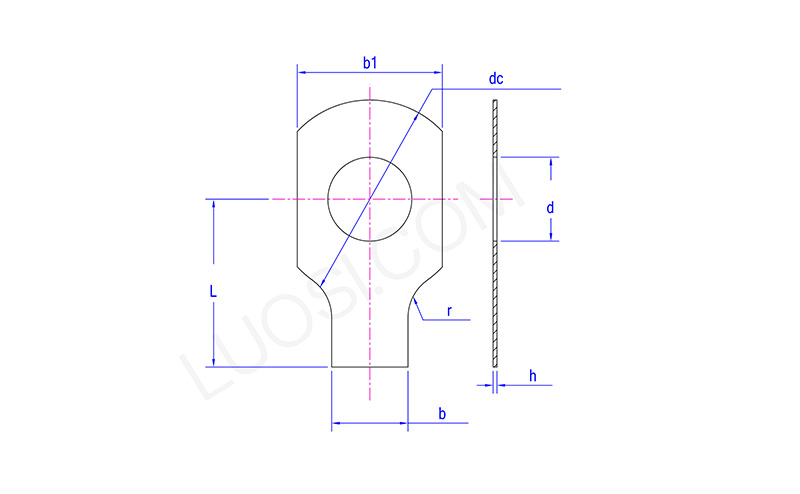

Po	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
jednosmerný max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】 Kontrola inštalácie

Krátke uši sú pevne pripevnené k rovine matice, čím zabraňujú otáčaniu matice.

Dlhé uši sú pevne upevnené a čierne oceľové podložky s dlhým uškom a krídlom sa nemôžu otáčať vzhľadom na obrobok.

Oba náušníky nemajú žiadne praskliny a žiadne nadmerné ohýbanie alebo poškodenie.

【4】 Poznámky pre pozornosť

（1）Jednorazové použitie: Po inštalácii sú náušníky trvalo ohnuté. Pri odstraňovaní ich treba vyrovnať kladivom alebo rezom. Čierne oceľové podložky s dlhým uškom a krídlom nie je možné opätovne použiť.

（2）Neprehýbajte sa: Opakované ohýbanie alebo nadmerné uhly ohybu môžu spôsobiť zlomenie koreňa náušníka a stratu blokovacej funkcie.

(3) Nechápte to zle: krátke uši by mali vždy smerovať nahor a dlhé uši by mali smerovať nadol.
