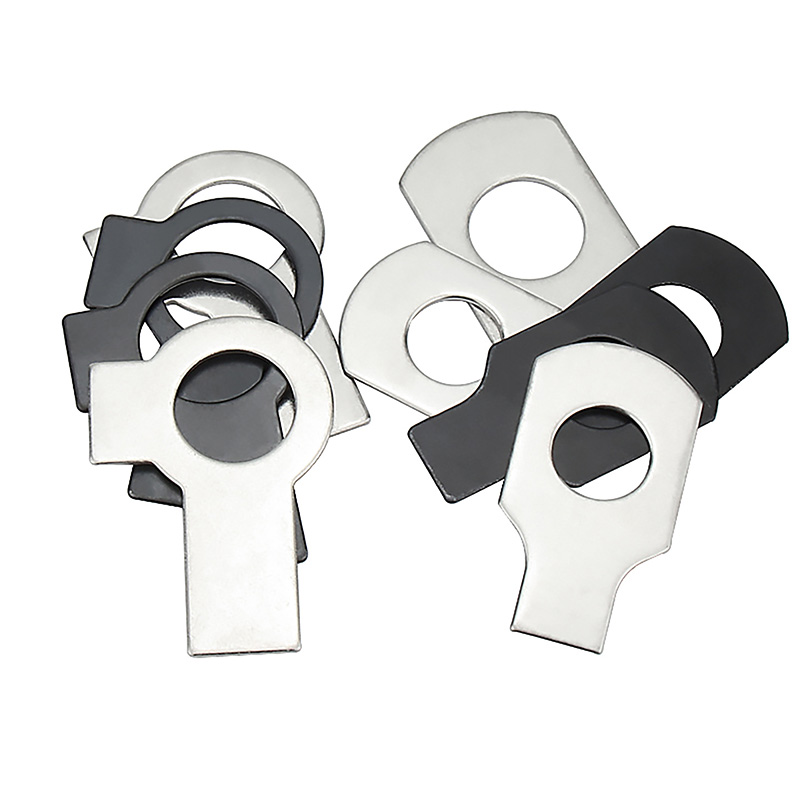

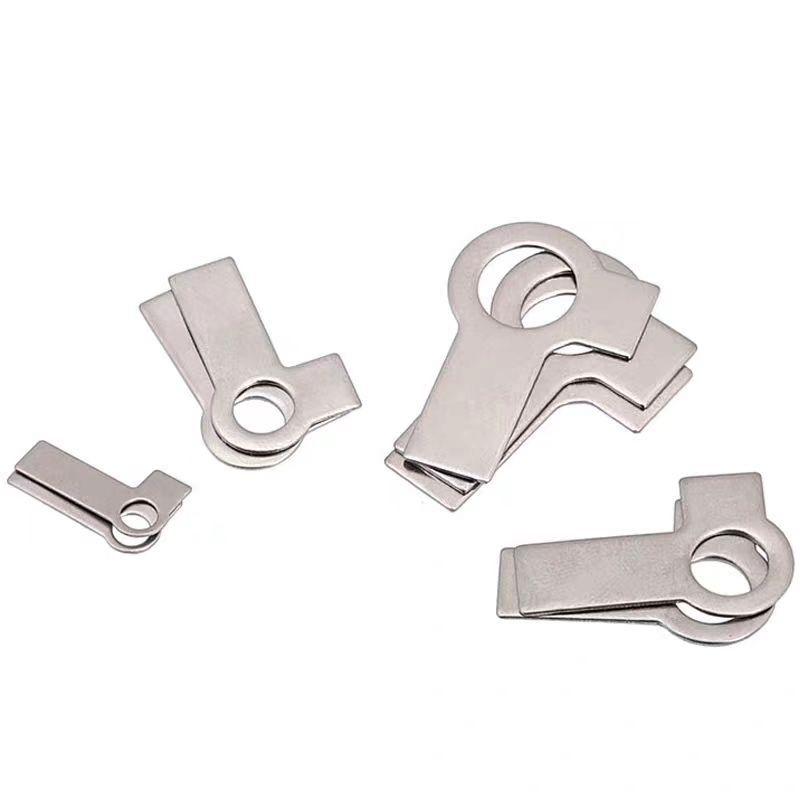

Podložky z uhlíkovej ocele DIN 463 s dlhým a krátkym štítkom

Podložky z uhlíkovej ocele DIN 463 Tab s dlhým a krátkym štítkom vyrábané továrňou Xiaoguo® majú nízke výrobné náklady. Vyrábajú sa lisovaním a majú jednoduchý spôsob výroby. V porovnaní s podobnými produktmi je jednotková cena týchto produktov nižšia.

Odoslať dopyt

Popis produktu

Zhrnuli sme výhody a nevýhody podložiek z uhlíkovej ocele DIN 463 s dlhým a krátkym výstupkom a poskytli sme vám návod na použitie.

【1】 Výhody

（1） Spoľahlivý výkon proti uvoľneniu

Prijíma mechanické uzamknutie, ktoré sa nespolieha na trenie alebo elasticitu. Úplne bráni otáčaniu a neuvoľní sa ani vo vibrujúcom prostredí.

（2） Jednoduchá štruktúra, nízke náklady

Podložky z uhlíkovej ocele DIN 463 s dlhým a krátkym jazýčkom sú vyrobené jednodielnym lisovaním bez zložitých štruktúr. Používa menej materiálu a má nižšie výrobné náklady ako pri špeciálnych maticiach proti uvoľneniu.

(3) Odolné voči vysokým a nízkym teplotám

Vyrobené z celokovového materiálu, bez akýchkoľvek plastových alebo gumených komponentov. Uhlíková oceľ znesie -50°C až +200°C, zatiaľ čo nehrdzavejúca oceľ môže dosiahnuť -160°C až +500°C.

（4）Nie je ovplyvnené mazaním alebo kontamináciou oleja

Uzamykací účinok podložiek z uhlíkovej ocele DIN 463 Tab s dlhým a krátkym jazýčkom nezávisí od koeficientu trenia. Aj keď je na kontaktnej ploche olej alebo mazivo, nebude to brániť uzamknutiu.

（5）Stav inštalácie je jasne viditeľný.

Ohnuté ušné časti sú viditeľné na prvý pohľad a kontrola kvality nevyžaduje špeciálne nástroje.

（6）Možno použiť v spojení so štandardnými maticami.

Nie je potrebné kupovať špeciálne poistné matice. Vhodné pre bežné matice aj skrutky.

(7) Vysoká prispôsobivosť

Dlhé uši sa zmestia do štrbinových otvorov, okrajov obrobkov alebo nepravidelných výčnelkov a neexistujú žiadne prísne požiadavky na povrch inštalácie.

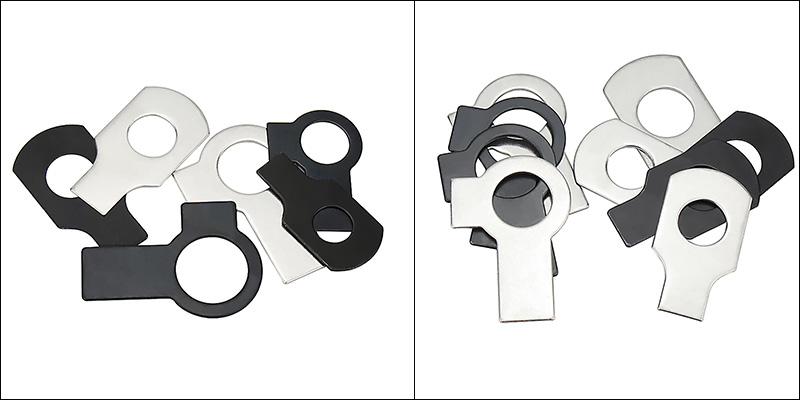

Carbon Steel DIN 463 Tab Washers With Long And Short Tab

【2】 Nevýhody

(1) Na jedno použitie

Náušnica sa po ohnutí natrvalo zdeformuje. Pri demontáži sa musia podložky z uhlíkovej ocele DIN 463 s dlhým a krátkym jazýčkom poškodiť a nemožno ich znovu použiť.

（2）Nie je vhodné pre zariadenia, ktoré sa často rozoberajú a montujú.

Každá údržba vyžaduje výmenu novej podložky, čo zvyšuje obstarávacie náklady.

（3）Obrobok musí mať pevné body.

Dlhé uši musia byť ohnuté do štrbiny alebo zovreté k okraju.

（4）Počas ohýbania sa môže náušník poškodiť.

Ak je operácia nesprávna, na koreni náušníka sa môžu vyskytnúť praskliny alebo dokonca zlomeniny, čo má za následok zlyhanie zaistenia.

（5）Nie je vhodné pre skrutky, ktoré sú príliš veľké alebo príliš malé.

Pre veľkosť M3 je príliš malý a náušník sa ťažko ovláda; pre veľkosti nad M45 je príliš málo štandardných produktov, čo zvyšuje náklady na prispôsobenie.

(6) Vzhľad nie je esteticky príjemný.

Po ohnutí sú náušníky odkryté a majú nepravidelné tvary, ktoré nie sú vhodné pre spotrebné výrobky s požiadavkami na vzhľad.

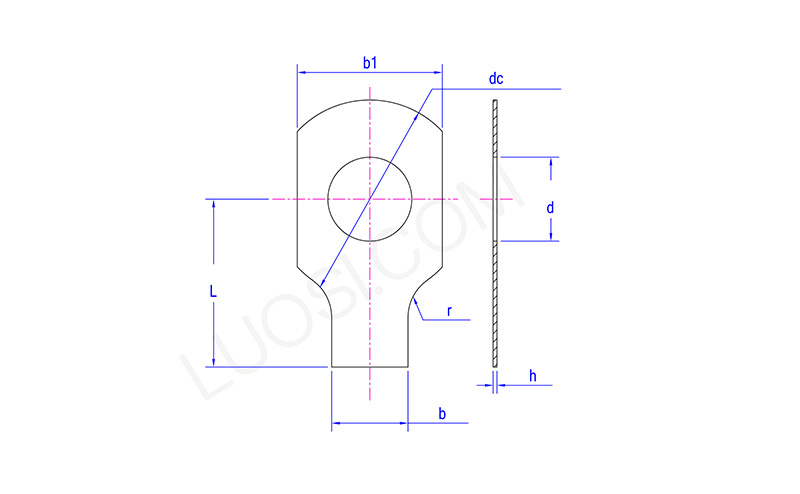

Carbon Steel DIN 463 Tab Washers With Long And Short Tab

Po	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
jednosmerný max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
