Podložky na záložky s dlhými záložkami a krídlami

Podložky tabliet s dlhým uškom a krídelkami vyrábané továrňou Xiaoguo® majú mimoriadne vysokú spoľahlivosť z hľadiska funkcie proti uvoľneniu. Dokonca aj pri podmienkach nepretržitých vibrácií a nárazov si môžu zachovať dobrý stav uzamknutia.

Odoslať dopyt

Popis produktu

Pracovný princíp podložiek s dlhým výstupkom a krídelkami je založený na čistom mechanickom zaistení, a nie na trení alebo elasticite. Základným mechanizmom je ohýbanie dvoch ušných dielov, čím sa fyzicky bráni otáčaniu matice (alebo hlavy skrutky) vzhľadom na obrobok.

【1】Konkrétna prácaproces

（1）Bežná inštalácia, s vyhradenými klapkami do uší

Umiestnite podložky s dlhým výstupkom a krídelkami na skrutku a potom utiahnite maticu. V tomto bode zostávajú obe ušné jazýčky rovné a nie sú ohnuté.

(2) Ohnite krátke uši a zaistite matice

Pomocou klieští ohnite krátke uši smerom nahor, čím ich pevne prichytíte k jednej strane matice. Krátke uši by mali priliehať k rovine matice, aby sa zabránilo jej otáčaniu.

（3）Ohnite dlhé uši a pripevnite podložky s dlhými ušami a krídelkami

Ohnite dlhé uši smerom nadol alebo nabok tak, aby mohli uchopiť okraj obrobku, vložiť do štrbinových otvorov na obrobku alebo sa opierať o pevný výstupok.

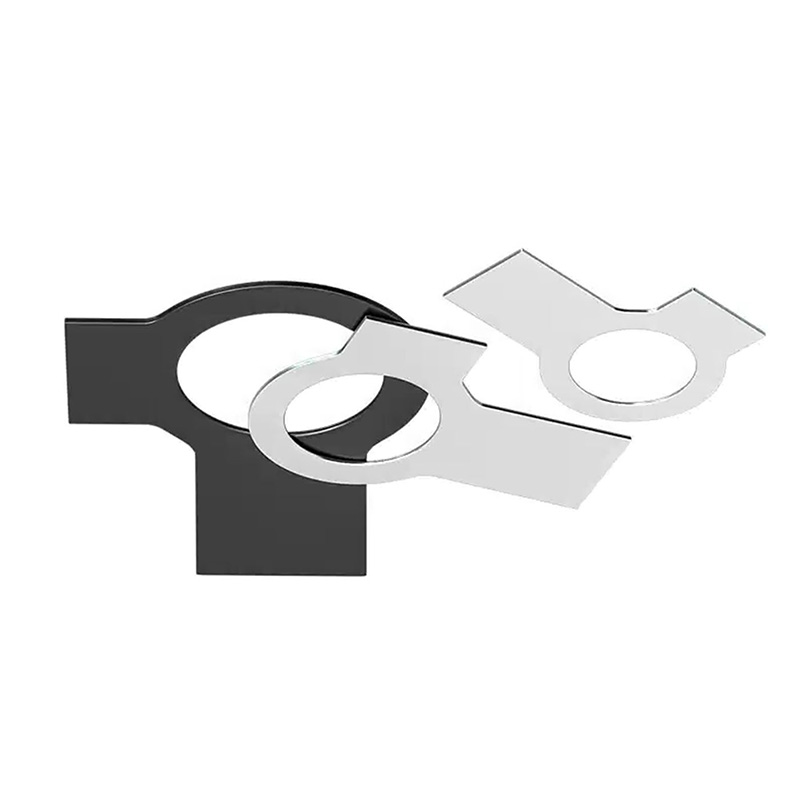

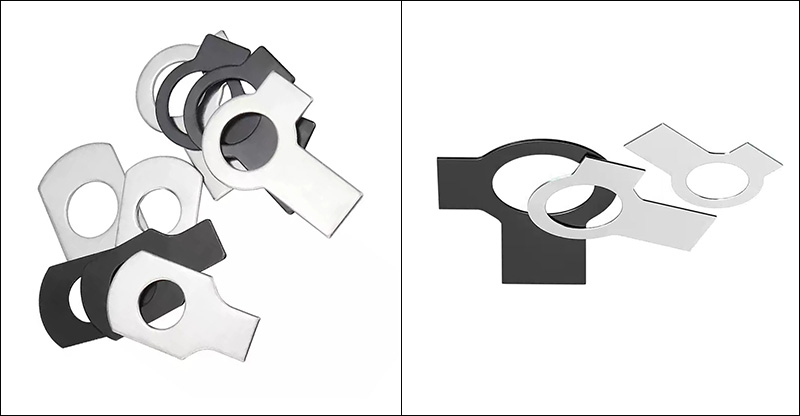

Tab Washers With Long Tab And Wings

【2】 Určenie konečného účinku

Dlhé ucho pripevnilo podložku na obrobok, čím sa zabezpečilo, že sa podložka nemohla otáčať.

Krátke uši uzamykajú maticu a podložku a matica sa tiež nemôže otáčať.

Pretože medzi podložkou a maticou nemôže nastať žiadny relatívny pohyb, skrutkový spoj je úplne zablokovaný.

【3】 Rozdiel od mechanizmov proti uvoľneniu na báze trenia

Trecí zámok: Zabraňuje otáčaniu vytváraním odporu. Vibrácie môžu prekonať tento odpor a spôsobiť uvoľnenie.

Podložky s dlhým výstupkom a krídelkami: Vďaka priamemu fyzickému zásahu, pokiaľ náušník nie je ohnutý alebo poškodený, matica sa absolútne neotáča. Tento uzamykací mechanizmus nie je ovplyvnený vibráciami, mazaním alebo zmenami teploty.

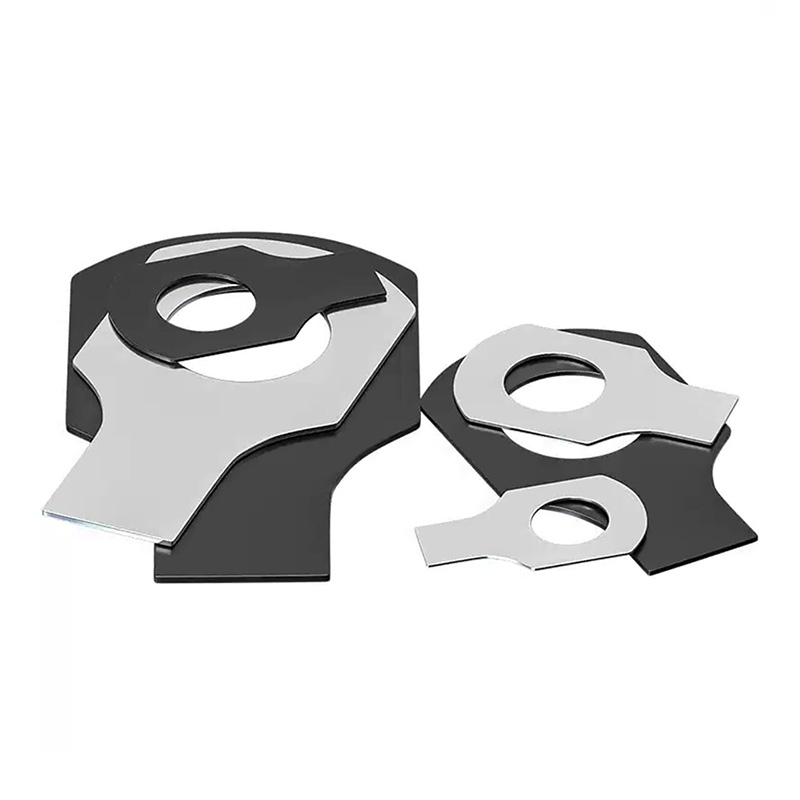

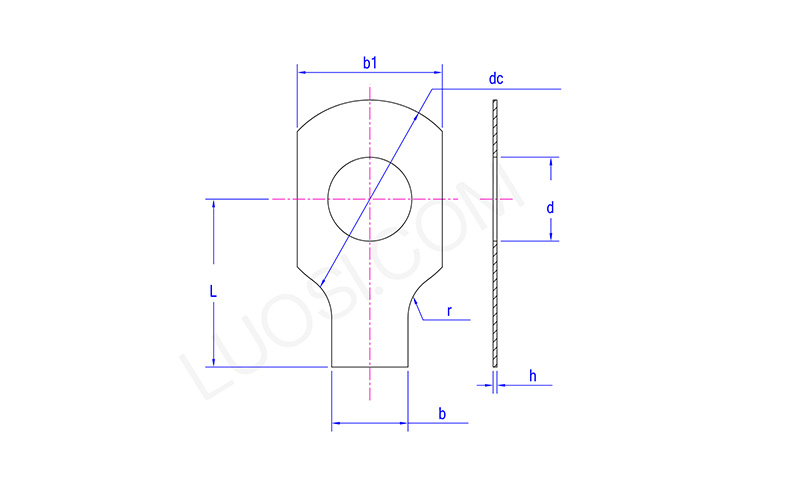

Tab Washers With Long Tab And Wings

Po	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
jednosmerný max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
