Podložky s dlhými a krátkymi záložkami

Podložky s dlhým a krátkym výstupkom vyrábané továrňou Xiaoguo® sú zablokované skôr mechanicky než trením. Mechanická aretácia zásadne bráni otáčaniu a uzamykací efekt je veľmi zreteľný.

Odoslať dopyt

Popis produktu

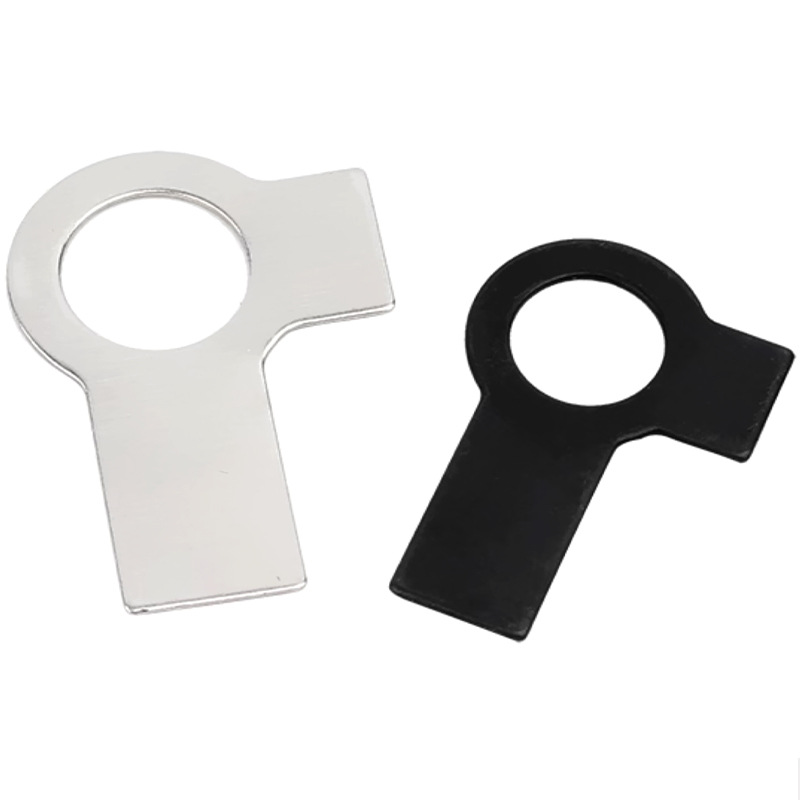

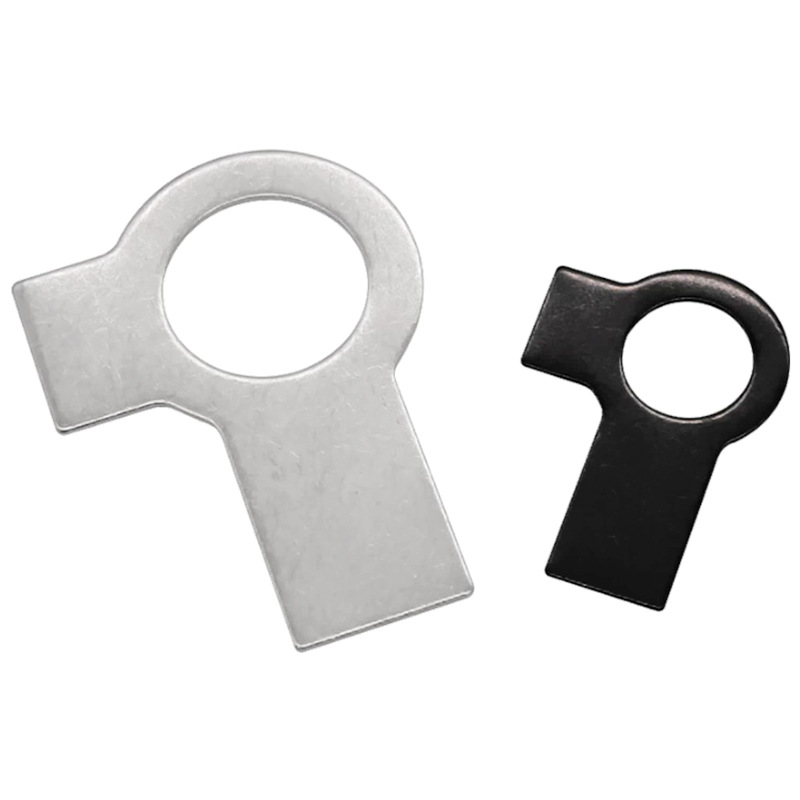

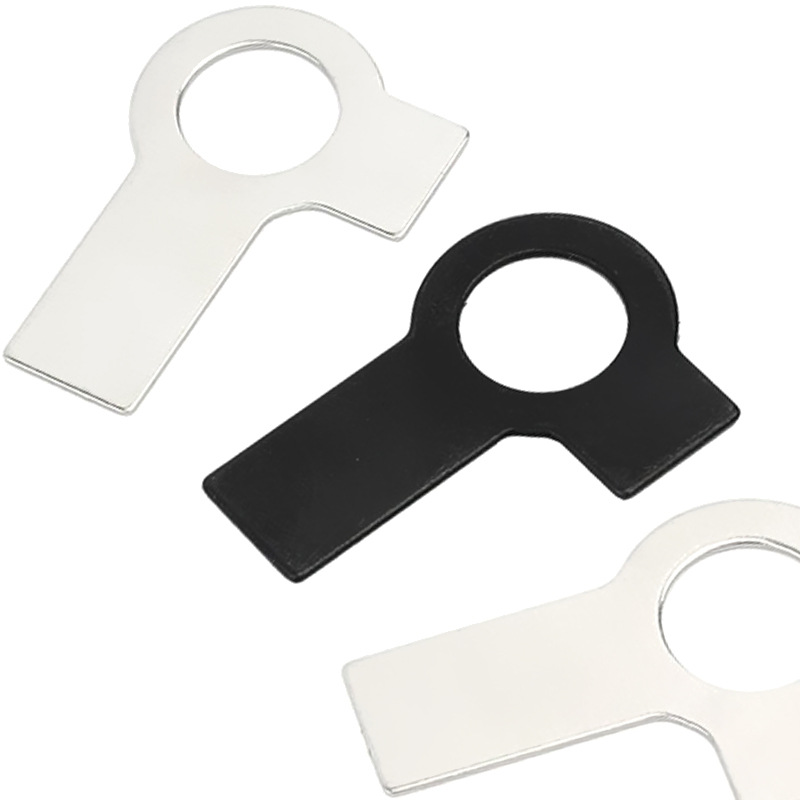

Podložky s dlhým a krátkym jazýčkom, ktoré sú v súlade s DIN 463 mechanickým uzamykacím krúžkom, sú jednodielne, čisto mechanické uzamykacie krúžky proti uvoľneniu. Vyrába sa jediným procesom tlakového odlievania, ktorý obsahuje jeden dlhý náušník a jeden krátky ušný diel, pričom dva ušné diely zvierajú približne 90° uhol. Používa sa na šesťhranné skrutky / matice, čím sa dosiahne zabránenie uvoľnenia ohnutím jedného dlhého a jedného krátkeho náušníka, a je vhodný pre vysoké vibrácie, dynamické zaťaženie a podmienky tepelnej rozťažnosti a kontrakcie. Táto štruktúra môže úplne zabrániť relatívnej rotácii matice alebo skrutky, čím sa dosiahne spoľahlivé mechanické uzamknutie.

< style="text-align:center;"> Tab Washers With Long And Short Tab

Štrukturálne vlastnosti

Štrukturálne vlastnosti podložiek s dlhým a krátkym výstupkom sú nasledovné:

（1） Integrované lisovanie

Celá podložka Tab s dlhým a krátkym pútkom je vyrobená z jedného plechu pomocou procesu lisovania za studena. Nepotrebuje zváranie ani prídavné komponenty, výsledkom čoho je jednoduchá konštrukcia, vysoká pevnosť a nízke náklady.

（2）Dvojitý dizajn uší (jeden dlhý a jeden krátky)

Hlavné telo podložiek s dlhým a krátkym výstupkom je kruhové a dva náušníky sa rozprestierajú smerom von pozdĺž vonkajšieho okraja:

Short Tab: Krátka dĺžka

Long Tab: Dlhšia dĺžka

Dva náušníky zvierajú medzi sebou uhol približne 90 stupňov.

(3) V koreni náušníka je štruktúra uvoľňujúca napätie.

V mieste spojenia medzi náušníkom a kruhovým telom sú zaoblené rohy alebo mierne zúženie šírky navrhnuté tak, aby znížili koncentráciu napätia počas ohýbania a zabránili zlomeniu náušníka.

（4）Valcové telo

Hrúbka tela je rovnomerná. Na tele nie sú žiadne zuby ani šikmé povrchy a povrch je zvyčajne hladký.

< style="text-align:center;"> Tab Washers With Long And Short Tab

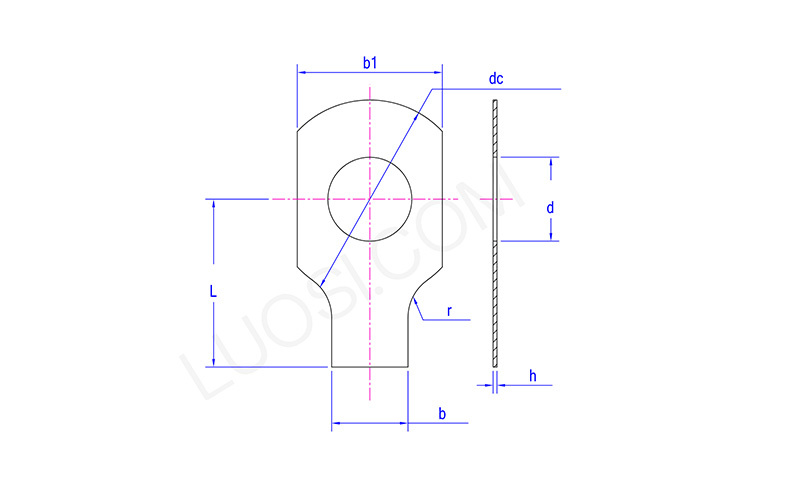

Po	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
jednosmerný max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
