Kruhové poistné krúžky z drôtu

Nasleduje úvod do princípu fungovania poistných krúžkov kruhových drôtených poistných krúžkov.

1. Štrukturálny základ

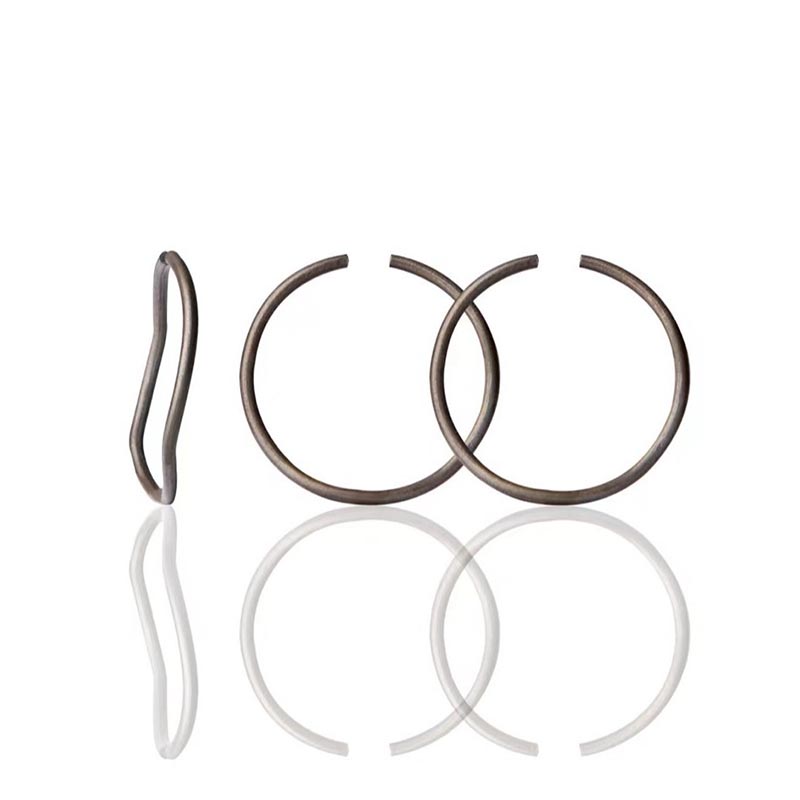

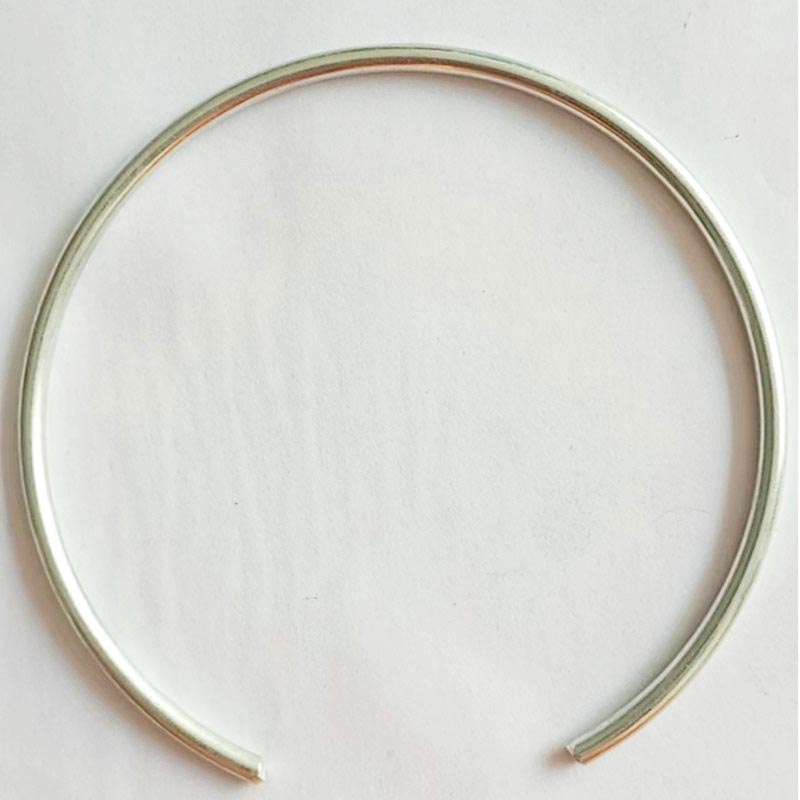

Kruhové poistné krúžky kruhového drôtu Circlip sú vytvorené navinutím drôtu z pružinovej ocele kruhového prierezu do kruhového krúžku s otvorom.

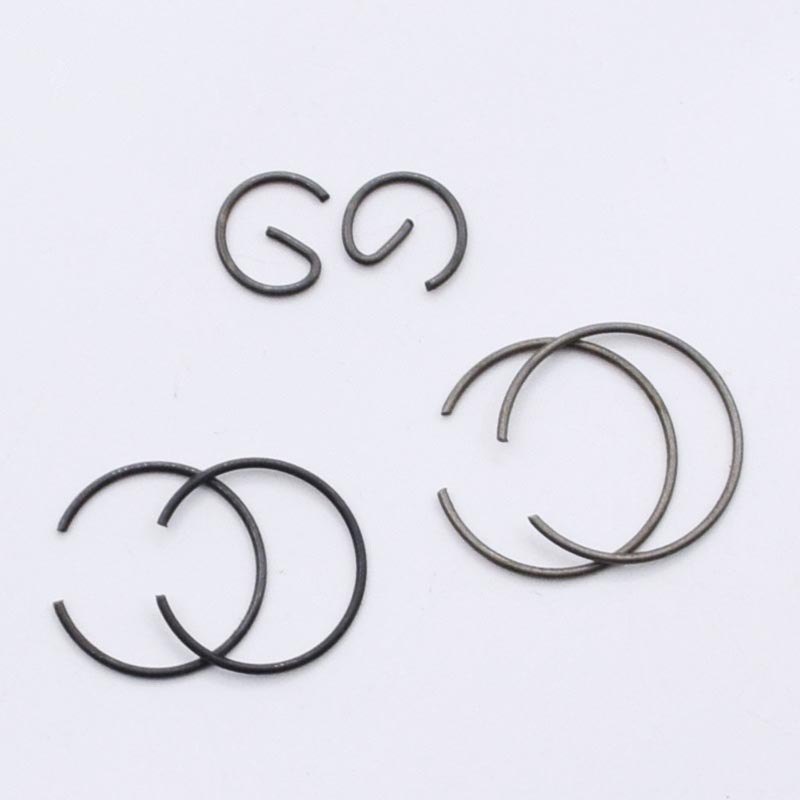

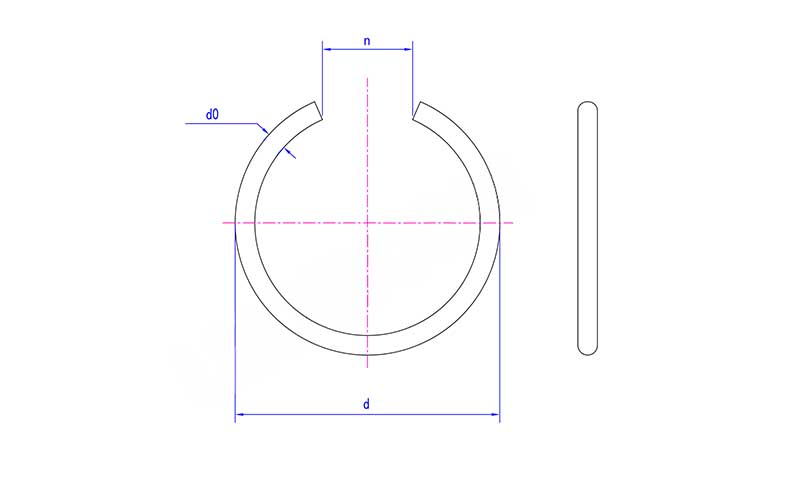

Vo voľnom stave je jeho vonkajší priemer o niečo väčší ako priemer inštalačného otvoru cieľa. Vzhľadom k tomu, že prierez je kruhový, celý krúžok nemá žiadne ostré hrany, a preto nepoškriabe stenu otvoru alebo protiľahlé časti počas inštalácie alebo používania.

2. Proces inštalácie

Komprimovať

Pomocou klieští s nástrčnou čeľusťou uchopte oba konce otvoru a silou kliešte stlačte. V tomto bode sú poistné krúžky kruhového drôtu poistného krúžku radiálne stlačené, jeho vonkajší priemer sa zmenší a premení sa na kruhový krúžok, ktorý je menší ako priemer inštalačného otvoru.

Vložte do otvoru

V stlačenom stave vložte poistný krúžok ako celok do otvoru a zatlačte ho do vopred opracovanej kruhovej drážky.

Uvoľnite

Uvoľnite zaisťovaciu svorku. Prídržný krúžok stráca vonkajšie silové obmedzenie a spoliehajúc sa na svoju uloženú elastickú potenciálnu energiu sa rozširuje smerom von.

Pretože vonkajší priemer vo voľnom stave je väčší ako priemer otvoru, poistný krúžok tesne zapadne do spodnej časti drážky a nedá sa z otvoru vytiahnuť.

Dokončenie polohovania

Po vložení prídržného krúžku do drážky sa vo vnútri otvoru vytvorí hladká prstencová schodová plocha. Časť, ktorá sa má umiestniť, by mala byť tesne pripojená k tomuto kroku, čím je obmedzená na určitú axiálnu polohu v otvore a nemôže sa posúvať smerom von.

3. Rozdelenie základného princípu fungovania

Voľný stav: Vonkajší priemer > Priemer otvoru, nemožno ho vložiť priamo do otvoru

Stlačený stav: Vonkajší priemer < Priemer otvoru (s využitím elastickej deformácie), blokovacia pružina pôsobí silou, priemer sa zmenšuje

Vložte do slotu: Udržujte stlačený stav a odošlite do polohy drážky

Po uvoľnení, pracovný stav: Vonkajší priemer sa obnoví > Priemer otvoru (obmedzený stenou drážky), elastická vratná sila sa premení na radiálny tlak, čo spôsobí, že poistné krúžky kruhového drôtu s poistným krúžkom tesne priľnú k spodnej časti drážky
