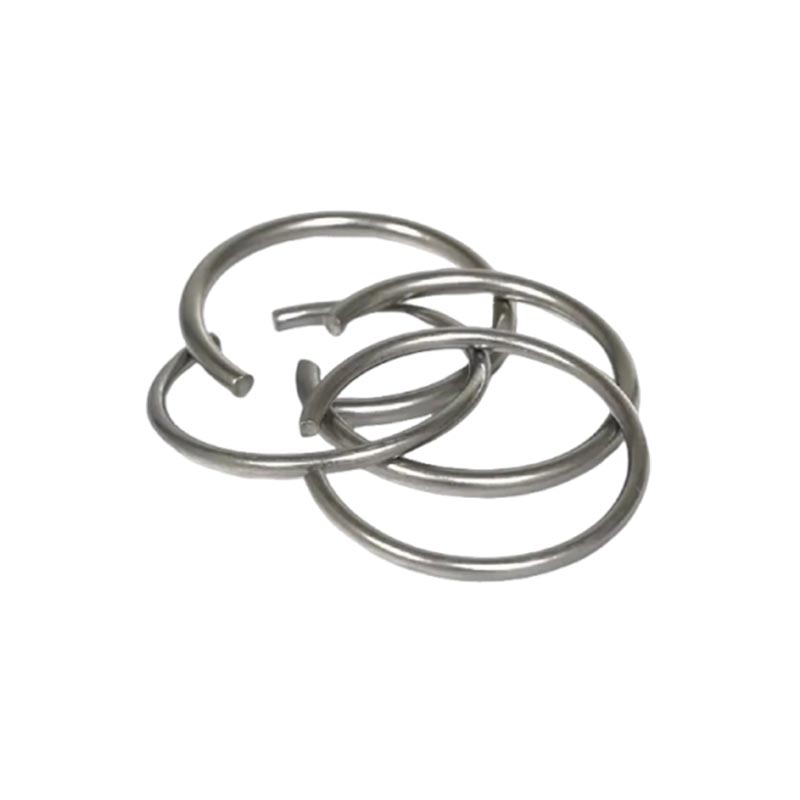

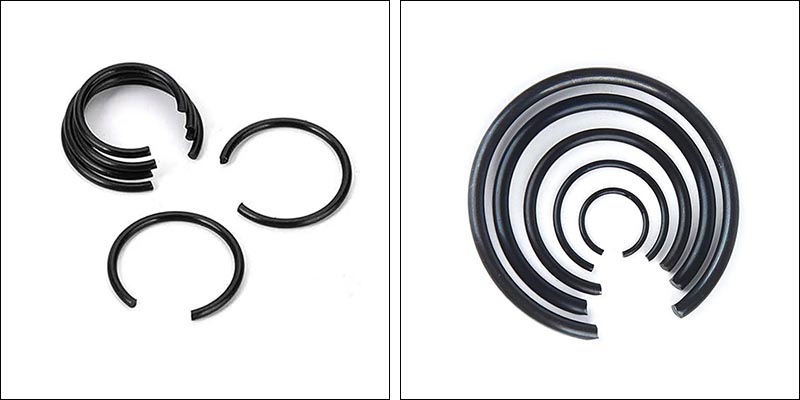

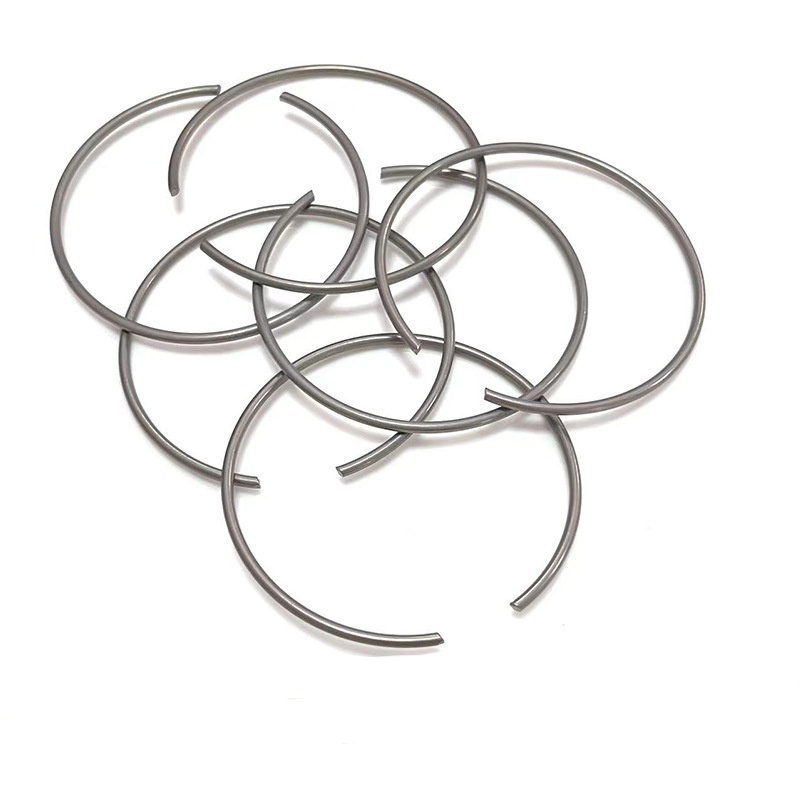

Okrúhly drôtený poistný krúžok

Okraj okrúhleho krúžku Snap Ring vyrábaného továrňou Xiaoguo® nemá žiadnu vyčnievajúcu štruktúru. Zaberá menej miesta v otvore a je obzvlášť vhodný do stiesnených a kompaktných priestorov.

Odoslať dopyt

Popis produktu

Radiálna sila

Vonkajšia sila západkového krúžku okrúhleho drôtu sa premieňa na pretlak na bočné steny drážky, čím sa zaisťuje, že sa poistný krúžok nebude voľne otáčať alebo sa v drážke neuvoľní.

Axiálna sila

Keď je zúžená časť vystavená axiálnemu tlaku, tento tlak sa prenáša cez čelnú plochu časti na stranu prídržného krúžku. Prídržný krúžok potom prenáša silu na axiálnu bočnú stenu drážky.

Keďže Round Wire Snap Ring je kompletný krúžok a drážka je tiež plný kruh, môže vydržať rovnomerné axiálne zaťaženie.

Samouzamykacia funkcia

Pokiaľ sú hĺbkové a šírkové rozmery drážky kvalifikované, prídržný krúžok bude pri vystavení axiálnemu tlaku čoraz pevnejšie pritlačený na dno drážky a nevyskočí z drážky. Toto je jedinečná samosvorná vlastnosť elastického otváracieho poistného krúžku.

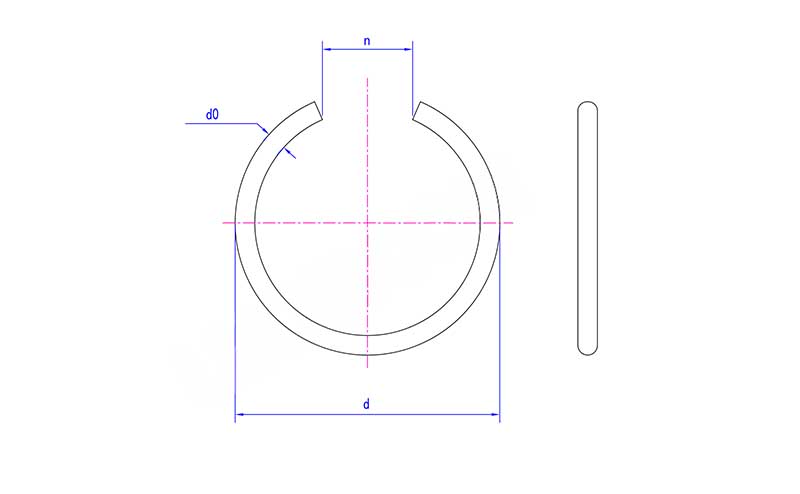

Po	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16

Povrchová úprava

Povrchová úprava Round Wire Snap Ring ovplyvňuje nielen vzhľad produktu, ale je rozhodujúca aj pri určovaní jeho životnosti a spoľahlivosti.

Oxidácia a sčernenie

Na povrchu oceľového drôtu sa vytvorí hustý film oxidu Fe304.

Stredná (približne 24-48 hodín testu soľným sprejom)

Najhospodárnejší, vhodný do vnútorného alebo suchého prostredia. Vo vysoko korozívnych prostrediach však funguje zle.

Fosfátovanie + olejový/voskový náter

Vytvorte fosfátový chemický konverzný film so silnými tesniacimi vlastnosťami.

Vynikajúci (približne 48-72 hodín test soľným sprejom)

Má lepšie antikorózne a mazacie vlastnosti ako černenie, vhodné pre vlhké prostredie alebo scenáre vyžadujúce častú demontáž.

Galvanické pokovovanie (galvanické pokovovanie/niklovanie)

Povrch je pokrytý kovovým povlakom. Medzi bežné typy patrí galvanizácia a poniklovanie.

Dobrý (približne 96-200 hodín test soľným postrekom)

Kruhový poistný krúžok po galvanickom pokovovaní má lesklý vzhľad a je vhodný pre príležitosti s vysokými požiadavkami na dekoráciu alebo mierne priemyselné prostredie.

Dacromet

Špeciálny zinkovo-hliníkový povlak s vynikajúcou odolnosťou proti korózii.

Vynikajúce (zvyčajne viac ako 1 000 hodín v testoch v soľnom spreji)

Bez rizika vodíkového skrehnutia. Je to preferované riešenie na ochranu proti korózii pre automobily a vonkajšie vybavenie.
