Hriadele poistných krúžkov s okrúhlym drôtom

Zaoblené hrany hriadeľov Round Wire Snap Rings vyrábané továrňou Xiaoguo® sú bez otrepov, čo zabraňuje poškriabaniu dielov počas používania a zaisťuje bezpečnosť a spoľahlivosť celého procesu montáže.

Odoslať dopyt

Popis produktu

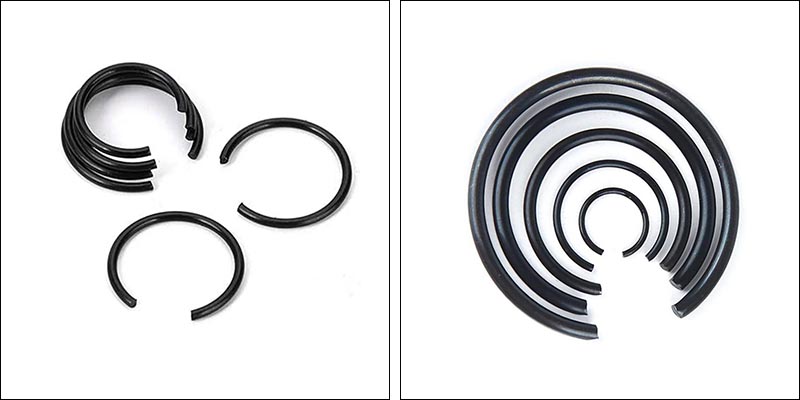

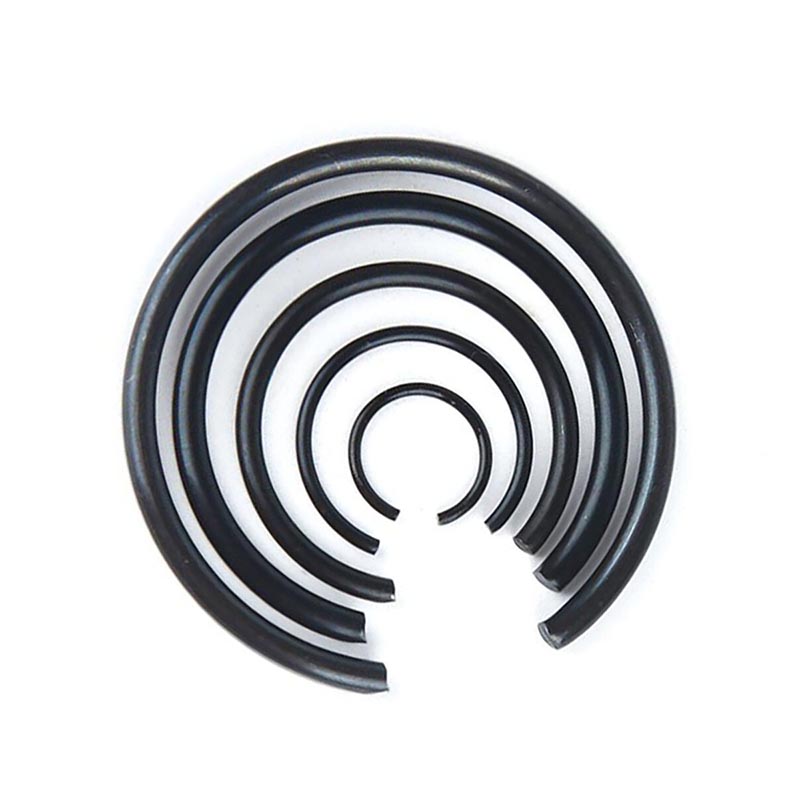

Okrúhle drôtené západkové krúžky sú typom axiálneho polohovacieho upevňovača s jednoduchou štruktúrou, nízkou cenou a jednoduchou inštaláciou. Vyrábajú sa navíjaním a strihaním drôtov z pružinovej ocele kruhového prierezu a ich tvar je prstenec v tvare C s otvorom. Využitím svojej vlastnej pružnosti môžu zapadnúť do polkruhových drážok na hriadeli, aby vytvorili „rameno“ na upevnenie komponentov, ako sú ložiská a ozubené kolesá, čím sa zabráni ich axiálnemu pohybu na hriadeli.

Konštrukcia jadra a princíp inštalácie

Spoliehaním sa na pružnú deformáciu sa hriadele okrúhlych drôtených západkových krúžkov s vonkajším priemerom väčším ako je priemer hriadeľa pri inštalácii roztiahnu, zapadnú do polkruhovej drážky v hornej časti hriadeľa a po uvoľnení sa úplne odrazia na spodok drážky, aby sa dosiahla fixácia.

Typ otvárania

Delí sa na dva typy: jeden s otvorom na náradie (ktorý sa dá zmontovať a rozobrať pomocou uzamykacích klieští) a druhý bez otvoru (na uľahčenie inštalácie sa na konci zvyčajne ponecháva špecifický uhol upínania).

Tvar prierezu

Použitie okrúhleho drôtu ostro kontrastuje so štvorcovými/obdĺžnikovými poistnými krúžkami vytvorenými lisovaním.

Výhody produktu

Berúc do úvahy štrukturálne vlastnosti hriadeľov s okrúhlym drôteným poistným krúžkom, demonštrujú sa tieto hlavné výhody a vlastnosti:

Vysoká hodnota za peniaze

Hriadeľ okrúhlych drôtených západkových krúžkov je vyrobený z oceľového drôtu ako suroviny, ktorý nevytvára takmer žiadny okrajový alebo rohový odpad. Tým sa zabráni vysokým nákladom na formy a je to ekonomická a efektívna možnosť.

Jednoduchá inštalácia

Inštaláciu a demontáž možno zvyčajne dokončiť pomocou štandardných uzamykacích klieští, čo pomáha zvýšiť efektivitu montáže a údržby.

Kompaktný priestor

Má kompaktný dizajn a nezaberá veľa miesta na hriadeli ani vo vnútri otvoru. Vďaka tomu sa dobre hodí do úzkych miest, kde je obmedzený priestor.

Nosné charakteristiky

To, aký ťah dokáže zvládnuť, je zvyčajne menšie ako to, čo získate pri typoch s kruhovým alebo obdĺžnikovým prierezom. Je teda vhodný skôr pre ľahkú až strednú záťaž.

Výber materiálu

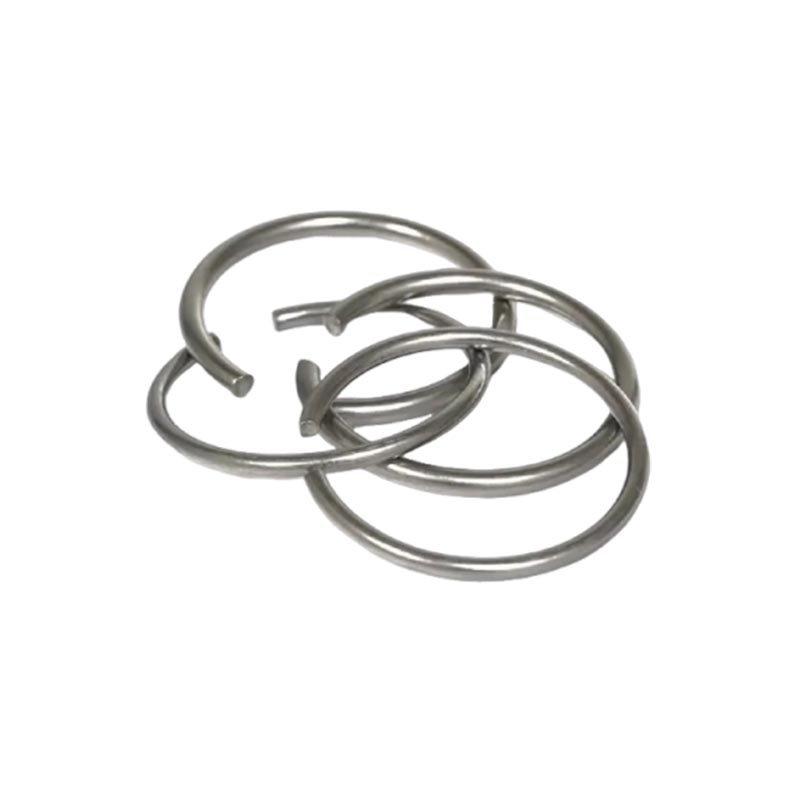

Hriadele okrúhlych drôtených poistných krúžkov sa bežne vyrábajú z pružinovej ocele alebo nehrdzavejúcej ocele. Môžete si tiež vybrať povrchové úpravy, ako je čierny oxid alebo fosfátovanie, aby ste im poskytli určitú ochranu proti korózii.

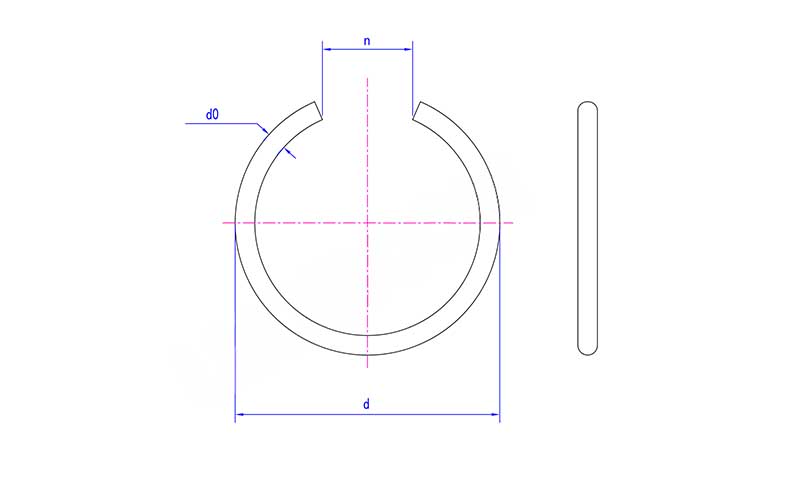

Round Wire Snap Rings Shafts

Po	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
