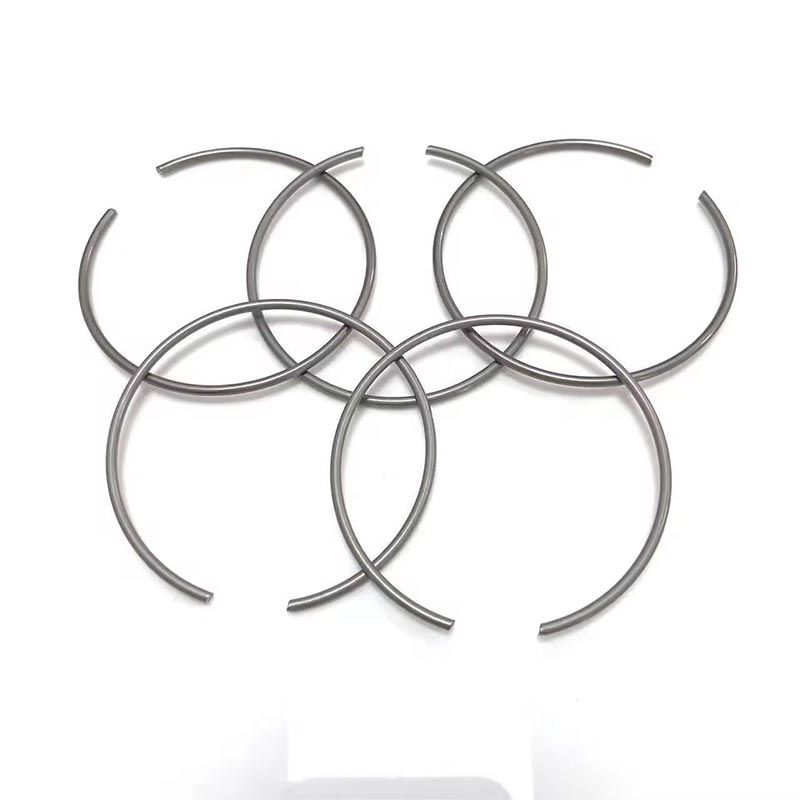

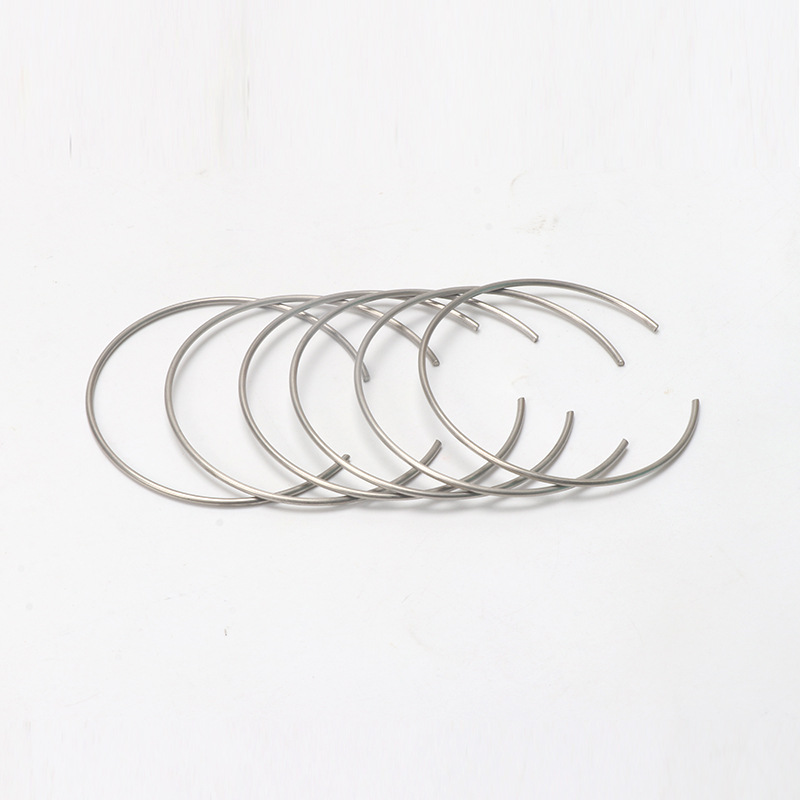

Okrúhly drôt C klipy Vnútorné poistné krúžky

Vnútorné poistné krúžky Round Wire C Clips vyrábané továrňou Xiaoguo® sa ľahko inštalujú a odstraňujú bez zložitých postupov. Sú veľmi vhodné pre rozsiahlu montáž, zvyšujú efektivitu práce a šetria náklady.

Odoslať dopyt

Popis produktu

Toto sú pokyny na inštaláciu vnútorných svoriek kruhového drôtu C, ktoré sme zhrnuli. Je určený ako referencia pre technických technikov a operátorov na mieste.

1.Predmontážna kontrola

Vnútorné poistné krúžky s okrúhlym drôtom C klipov musia byť nainštalované do vopred obrobenej kruhovej drážky vo vnútri otvoru. Veľkosť drážky priamo určuje axiálnu únosnosť a životnosť upínacieho krúžku.

Okraje drážky musia byť skosené alebo zaoblené a hĺbka, šírka a polomer spodného rohu drážky musia zodpovedať normám.

2. Vyberte správny nástroj

Je potrebné použiť kliešte na vnútorné poistné krúžky.

Priemer čeľustí by sa mal zhodovať s otvorom v poistnom krúžku a čeľuste by mali tesne zapadnúť bez toho, aby boli príliš voľné alebo príliš tesné.

3.Podrobné pokyny na inštaláciu

Noste ochranné okuliare.

Špičky klieští úplne zatlačte do dvoch ušných otvorov krúžku. Uistite sa, že dobre sedia, aby nevykĺzli.

Stlačte rukoväte, aby ste krúžok stlačili, kým jeho vonkajší priemer nebude menší ako otvor.

Držte to stlačené. Zasuňte krúžok do otvoru a priveďte ho do drážky. Urobte to jemne, aby sa krúžok nenaklonil ani nespadol.

Pomaly uvoľnite rukoväť svorky, aby sa poistný krúžok prirodzene otvoril v drážke.

Odstráňte uzamykacie kliešte a skontrolujte kvalitu inštalácie vnútorných poistných krúžkov svoriek s okrúhlym drôtom.

< style="text-align:center;"> Round Wire C Clips Internal Snap Rings

Poznámky pre pozornosť

1. Vždy noste ochranné okuliare.

Vnútorné poistné krúžky Round Wire C Clips môžu vyletieť vysokou rýchlosťou na niekoľko metrov.

2. Nepoužívajte ohnuté svorky.

Ak je svorka zdeformovaná, má príliš veľký alebo malý otvor alebo má zjavné preliačiny, musí sa zlikvidovať a nahradiť novou.

3. Venujte pozornosť smeru inštalácie

Niektoré svorky v tvare C majú ostré hrany a hladké hrany. Ostré hrany by mali smerovať v smere, v ktorom pôsobí axiálny tlak, zatiaľ čo hladké hrany by mali smerovať k spodnej časti otvoru. Smer by mal byť potvrdený pred inštaláciou.

4. Pred inštaláciou vyčistite drážku

Olej, železné piliny a hrdza zabránia tomu, aby sa poistný krúžok úplne dostal do drážky

5.Uistite sa, že veľkosť otvoru zodpovedá rozmerom drážky.

6.Použite správny typ klieští

Vnútorné poistné krúžky s okrúhlym drôtom C klipov pre otvory je potrebné utiahnuť pomocou klieští na upevňovacie krúžky otvorov; ako náhradu by sa nemali používať žiadne iné nástroje.

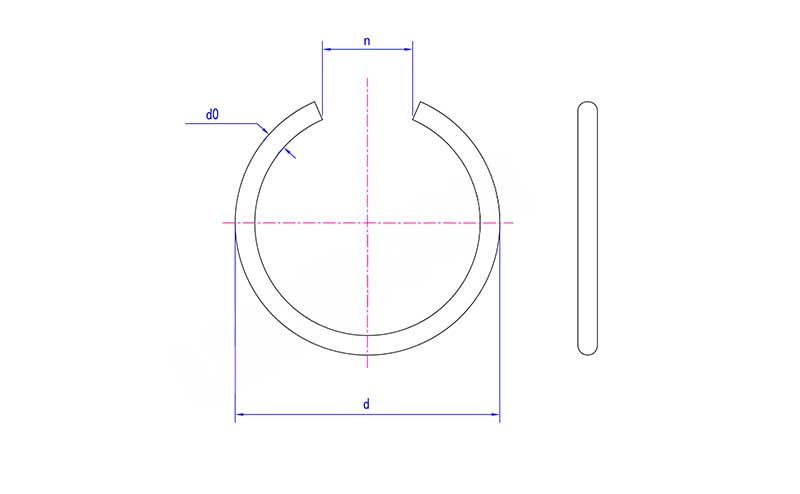

Round Wire C Clips Internal Snap Rings

Po	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
