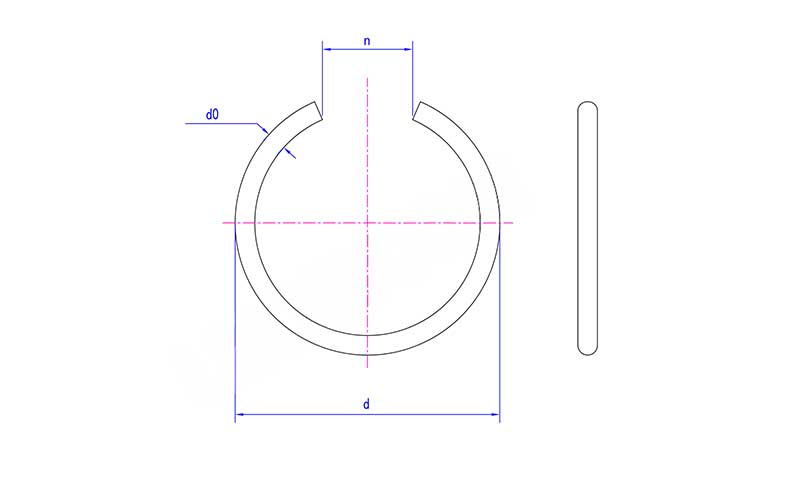

DIN 7993 Vnútorné poistné krúžky

Pravidelnosť vnútorných poistných krúžkov podľa DIN 7993 je určená na uľahčenie referencie technických technikov. Kľúčovým bodom je predĺžiť životnosť produktu a znížiť náklady na výmenu.

1. Vizuálna kontrola (s lupou)

Na kontrolu povrchu vnútorných poistných krúžkov DIN 7993 použite lupu so zväčšením 10x alebo viac. Venujte zvláštnu pozornosť oblastiam s koncentráciou stresu. Vzhľad spony by mal byť jednotný a bezchybný.

Trhlina: Povolená hĺbka trhliny ≤ 0,02 mm

Škrabance: Silné škrabance sú klasifikované ako nekvalifikované.

Korózia: Ak sa objaví červená hrdza, znamená to, že antikorózna ochrana zlyhala. Komponent by mal byť okamžite vymenený.

2. Kontrola deformácií a rovinnosti

Skrútenie: Vnútorné poistné krúžky DIN 7993 umiestnite na rovný povrch a skontrolujte, či nedochádza k žiadnemu plošnému skrúteniu. Mala by byť plochá a nemala by byť viditeľná deformácia.

Trvalá deformácia: Spona stratila svoj pôvodný tvar.

Špirálové skreslenie: Spôsobené nesprávnym použitím nástrojov počas inštalácie, výsledkom čoho je uviaznutie objektu a jeho otáčanie okolo vlastnej osi.

3. Kontrola elasticity a napätia

Elastický útlm/strata napätia: Vnútorné západkové krúžky DIN 7993 sa po stlačení neodskočia na silu, alebo je vidieť, že sa pri jemnom zatlačení rukou po inštalácii do drážky výrazne chvejú.

4.Kontrola rozmerov

Odchýlka vonkajšieho priemeru: rozsah tolerancie ±0,05 mm

Odchýlka vnútorného priemeru: Rôzne rozsahy špecifikácií zodpovedajú rôznym rozsahom tvrdosti.

Vôľa otvoru: Axiálny posun nesmie presiahnuť 0,15 mm.

5. Spolupracujte s kontrolou drážok

Pri každej údržbe treba skontrolovať aj drážky vo vnútri otvorov.

Opotrebenie/predĺženie drážky: Použite posuvné meradlo na meranie priemeru drážky a overte, či zostáva v rozsahu štandardnej tolerancie.

Poškodenie okraja drážky: Skontrolujte bočné steny a okraje drážky. Ak sa vyskytnú otrepy, príruby, poškodenie pomliaždením alebo skosením, je potrebné príslušné diely obnoviť alebo vymeniť.

Poškodenie spodnej časti drážky: Na dne drážky sú škrabance, korózia alebo nahromadenie materiálu.

Blokovanie priechodu oleja: V blízkosti drážky sú úlomky alebo cudzie predmety.

6. Koordinovane skontrolujte stav komponentu

Komponenty umiestnené svorkami tiež ovplyvnia silové pomery vnútorných poistných krúžkov DIN 7993.

Opotrebenie povrchu: Koncová plocha súčiastky v kontakte s upínacím krúžkom vykazuje nerovnomerné opotrebovanie, stupňovité opotrebenie alebo vrúbkovanie.

Zodpovedajúce skosenia čelnej plochy/oblé rohy: Ak sú skosenia alebo oblé rohy príliš veľké, zníži sa skutočná efektívna oblasť nosnosti spony.
