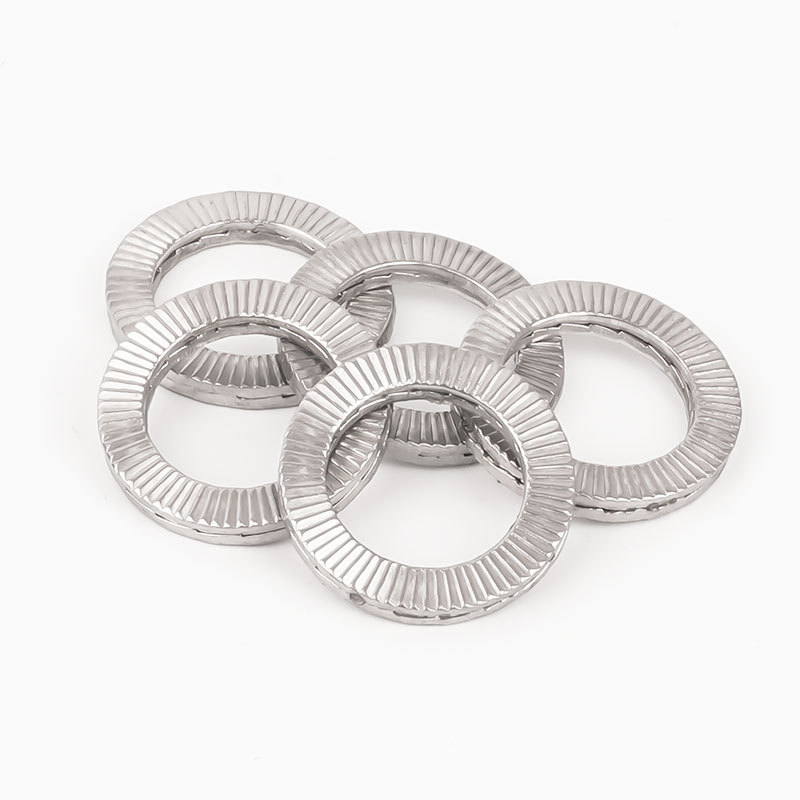

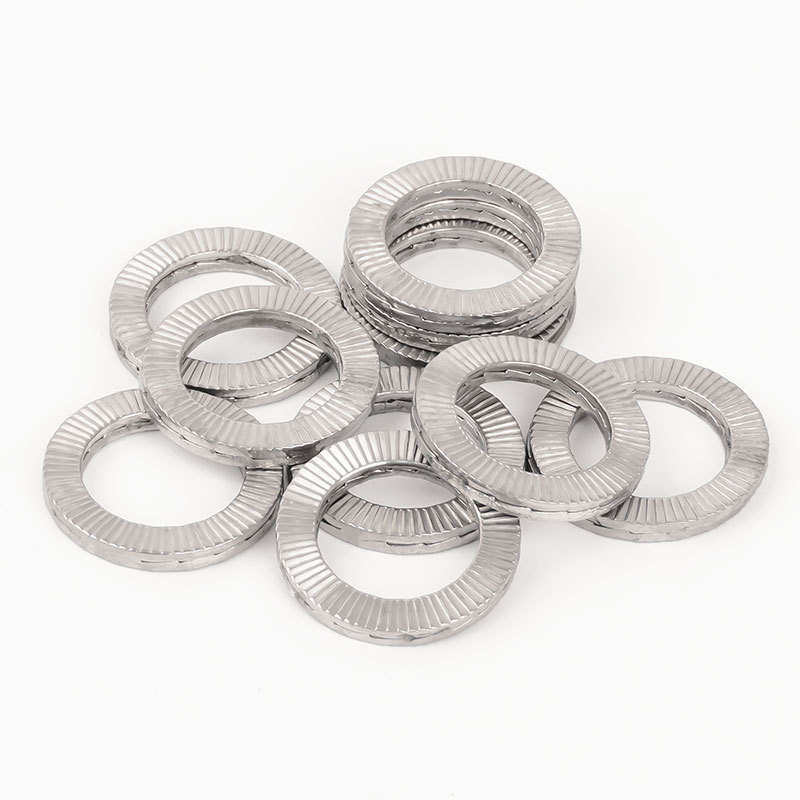

Dvojité skladacie samosvorné podložky

Dvojité skladacie samosvorné podložky vyrábané továrňou Xiaoguo® sa veľmi ľahko inštalujú a používajú. Môžu ušetriť veľa času a nákladov mnohým zákazníkom a uľahčiť údržbu a výmenu na mieste.

Odoslať dopyt

Popis produktu

Pri použití samosvorných podložiek Double Fold sa uistite, že plne využijete ich 100% výkon. Nasledujúce body vyžadujú zvýšenú pozornosť.

（1）Prísne zakázať zmiešané použitie

Samosvorné podložky Double Fold sa musia používať nezávisle a nesmú sa miešať s plochými podložkami alebo pružnými podložkami atď. Ich zmiešanie spôsobí, že vonkajšie zuby podložky nezapadnú, čo bude mať za následok poruchu uzamykacieho mechanizmu.

（2）Tvrdosť spájaného povrchu

Tvrdosť spojovaného povrchu musí byť nižšia ako tvrdosť samosvorných podložiek Double Fold. V opačnom prípade sa radiálne zuby na vonkajšej strane tesnenia nemôžu "zapojiť" a nemôžu poskytnúť treciu silu potrebnú na upevnenie, čo má za následok zlyhanie ochrany proti uvoľneniu.

（3）Používanie lubrikantov

Uzamykacia funkcia samosvorných podložiek Double Fold sa nespolieha na trenie, takže použitie lubrikantov neovplyvní ich účinnosť proti uvoľneniu.

（4）Momentový kľúč je odporúčaná voľba.

Hoci inštaláciu možno vykonať pomocou štandardných nástrojov, aby sa zabezpečila presná sila predbežného utiahnutia a aby sa predišlo nadmernému utiahnutiu alebo nedostatočnému uťahovaciemu momentu, ktorý by mohol viesť k poruche, dôrazne sa odporúča použiť kalibrovaný momentový kľúč pre každú inštaláciu.

Úvod do materiálu

Výrobné materiály samosvorných podložiek Double Fold sú rôznorodé. Výber materiálu závisí hlavne od konkrétneho prostredia aplikácie a požiadaviek na výkon.

(1) Uhlíková oceľ

Je pevný a vydrží dlho, vhodný na priemyselné použitie v náročných podmienkach. Pracuje s vysokopevnostnými skrutkami triedy 8,8 až 12,9.

Teplotný rozsah: -50°C až +200°C.

Pre povrchovú úpravu: mali by ste pridať nejaký náter, aby ste zabránili hrdzi. Možnosti zahŕňajú povlaky na báze zinku, ako je Dacromet, bežné zinkovanie (žltá, biela alebo modrá povrchová úprava), čierny oxid alebo žiarové zinkovanie.

(2) Nerezová oceľ

Vynikajúca odolnosť proti korózii, vhodná do korozívneho prostredia, ako je námorný, chemický, potravinársky a medicínsky priemysel.

Prevádzková teplota: -160°C až +500°C (veľmi stabilné pri vysokých teplotách).

Norma/trieda: EN 1.4404 (AISI 316L), AISI 304.

Zvyčajne sa na ďalšie zvýšenie antikoróznej schopnosti vykonáva pasivačná úprava.

(3) Fosforový bronz

Vynikajúca vodivosť a odolnosť proti opotrebovaniu. Vhodné pre elektrické aplikácie, ktoré vyžadujú vodivosť alebo zabraňujú viazaniu.

(4) titán

Je silný a ľahký.

Používa sa hlavne v leteckom a kozmickom priemysle a zdravotníckych zariadeniach, pretože tieto odvetvia potrebujú materiály, ktoré sú ľahké a čisté z hľadiska zloženia.

(5) mosadz

Má nízke trenie a aj slušne vyzerá.

Takže to funguje dobre, keď vám záleží na tom, ako diel vyzerá.

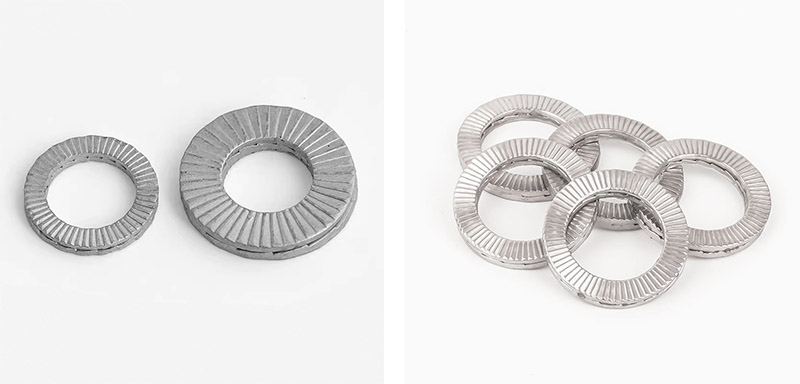

Double Fold Self Locking Washers

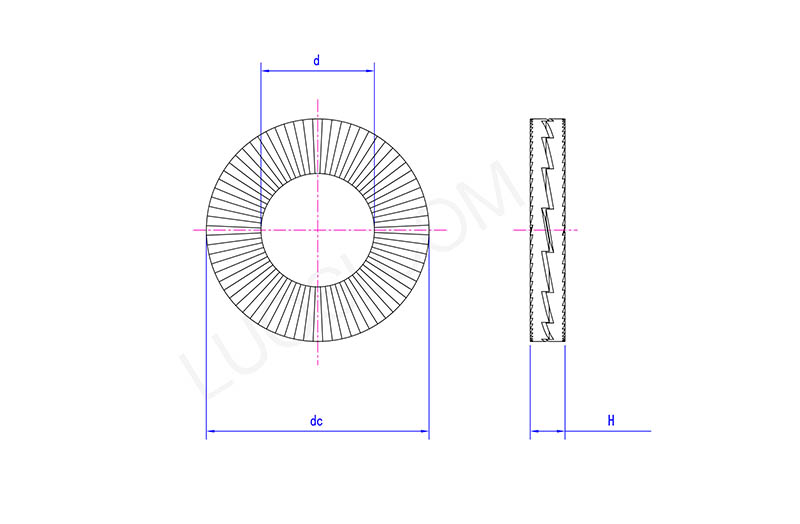

Po	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
jednosmerný max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
