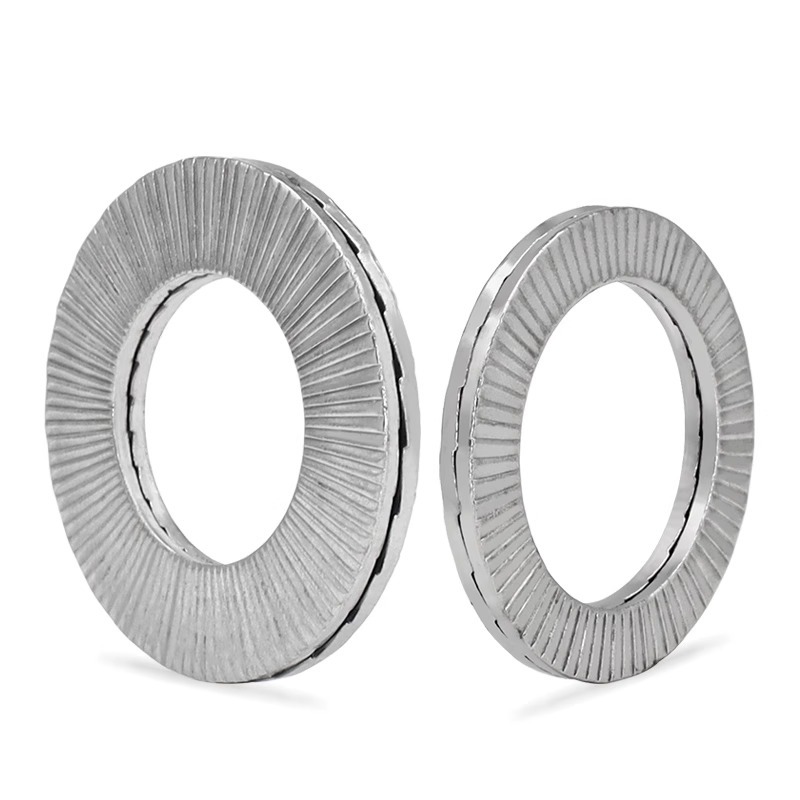

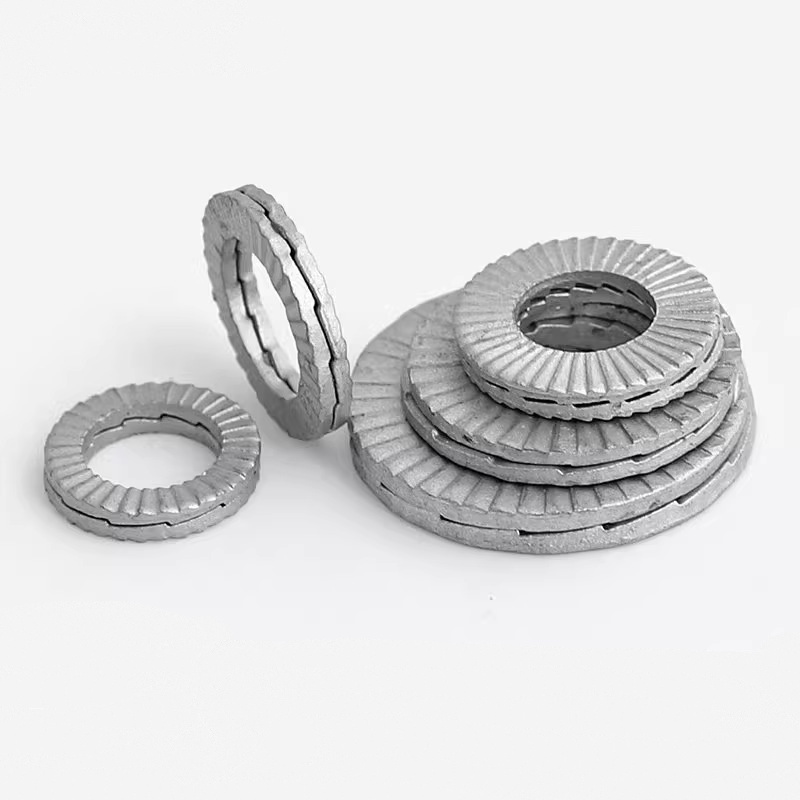

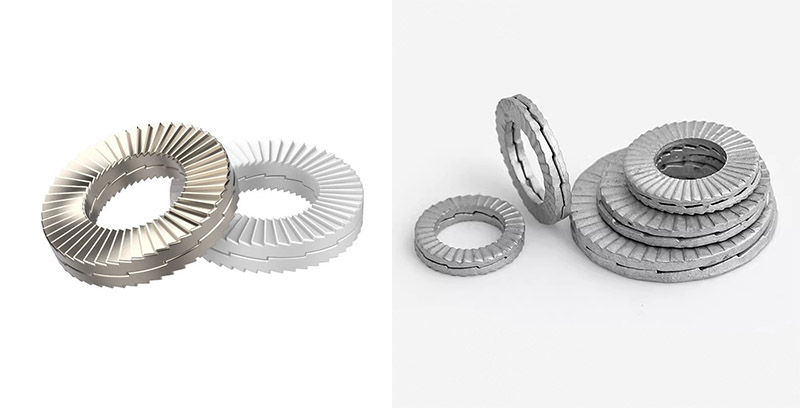

Dve skladacie samosvorné veľké podložky

Inštalácia dvoch skladacích samouzamykacích veľkých podložiek je celkom jednoduchá. Len sa uistite, že je veľký ozubený povrch správne zarovnaný a umiestnený v správnej polohe, a potom utiahnite skrutku alebo maticu na štandardný krútiaci moment, aby ste proces dokončili. Jeho inštalácia si nevyžaduje zložité techniky alebo drahé nástroje, ale existuje niekoľko kľúčových bodov, ktoré je potrebné vziať do úvahy, aby sa dosiahol 100% výkon.

（1）Príprava pred inštaláciou

Čistenie obrobku: Uistite sa, že kontaktné plochy skrutiek, matíc, dvojzložkových samosvorných veľkých podložiek a pripojených častí sú čisté, ploché, bez olejových škvŕn, hrdze alebo otrepov.

Počet kontrolovaných podložiek: Pri používaní sa musia používať v pároch (dva kusy tvoria jednu sadu).

Skontrolujte typ inštalačnej plochy: či ide o konfiguráciu s priechodným alebo slepým otvorom a určite počet podložiek.

(2) Umiestnite podložku

Odstráňte páry podložiek a zabezpečte, aby „veľká ozubená plocha (klinovitá plocha)“ smerovala k sebe. Nerozdeľujte ani neinštalujte ich v nesprávnom poradí.

（3）Rozlišujte medzi priechodnými a slepými otvormi

Slepý otvor / skrutkový spoj: Potrebný je len pár dvojsložkových samosvorných veľkých podložiek umiestnených medzi hlavou skrutky a pripojeným komponentom. Matica je utiahnutá na druhej strane.

Zostava s priechodným otvorom / skrutka-matica: Pri použití sú potrebné dva páry veľkých samosvorných podložiek. Jeden pár je umiestnený pod hlavou skrutky a druhý pár je umiestnený pod maticou.

（4）Zabezpečte správny kontakt

Uistite sa, že povrchy radiálnych zubov na vonkajšej strane podložky sú v kontakte s jednou stranou hlavy skrutky (alebo matice) a druhá strana je v kontakte s povrchom pripájaného komponentu.

(5) Utiahnite

Použite momentový kľúč a utiahnite upevňovacie prvky podľa zodpovedajúcich hodnôt uťahovacieho momentu.

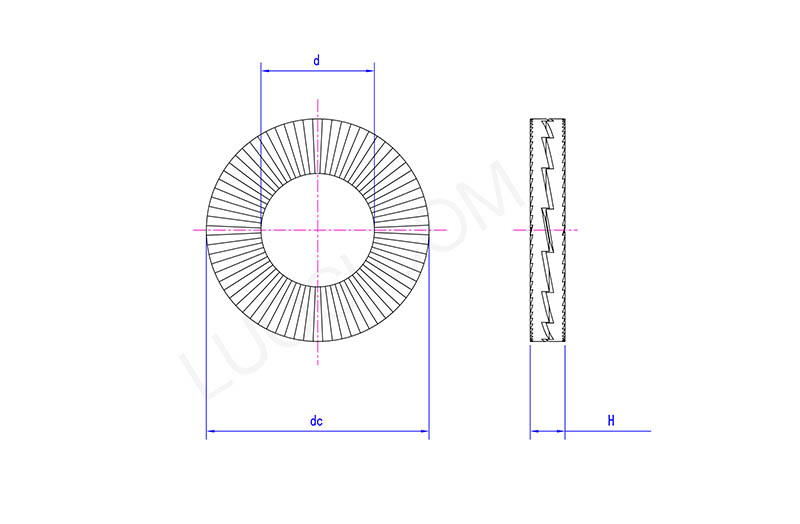

Po	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
jednosmerný max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Dá sa znovu použiť?

Dvojzložkové samosvorné veľké podložky sa zvyčajne dajú znova použiť. Po vybratí zo zariadenia je potrebné oba kusy tesnenia dôkladne skontrolovať.

Podmienky na umožnenie opätovného použitia: Ak veľký povrch zubov na vnútornom krúžku a radiálne zuby na vonkajšej strane nevykazujú žiadne nadmerné opotrebovanie, žiadnu viditeľnú deformáciu, žiadne praskliny alebo poškodenia, potom je možné ich vyčistiť a znova nainštalovať.

Situácia vyžadujúca výmenu: Ak kontrola odhalí zjavné opotrebovanie alebo poškodenie, musí sa okamžite vymeniť nová sada podložiek, aby sa predišlo nedostatočnej uzamykacej sile.
