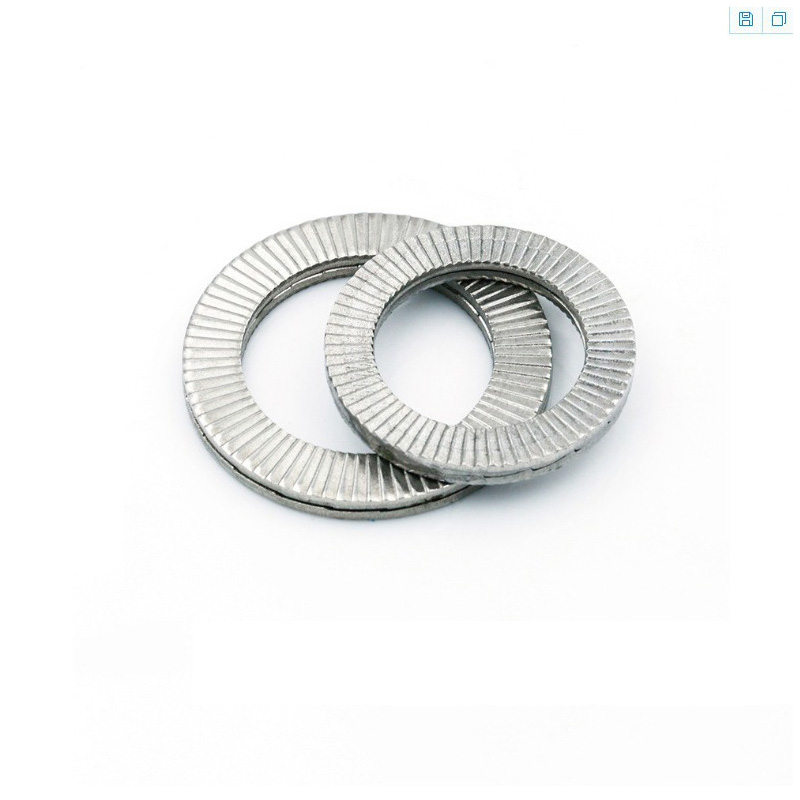

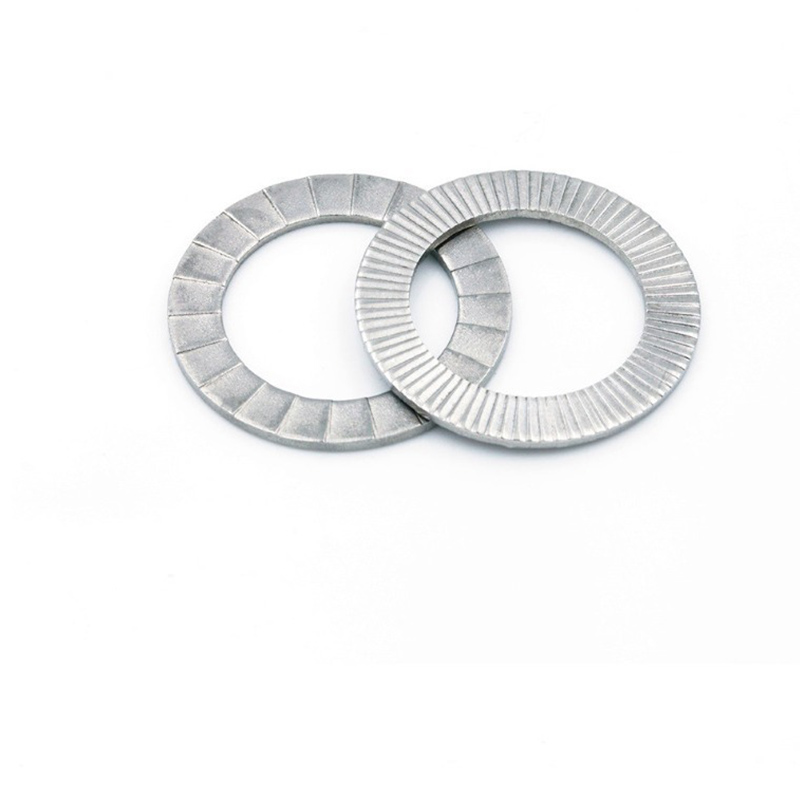

Dvojzložková klinová poistná podložka

Dvojzložkové klinové uzamykacie podložky z výrobného závodu Xiaoguo® sú opakovane použiteľné. Keď sú nainštalované a rozložené správnym spôsobom, nedeformujú sa a ich uzamykací výkon zostáva rovnaký aj po opakovanom použití.

Odoslať dopyt

Popis produktu

Vyrábame dvojzložkovú klinovú podložku s automatizovanými výrobnými linkami. Štandardné suroviny sú spracované na výrobu podložiek s presnými rozmermi.

（1） Príprava a spracovanie surovín

Ako základný materiál používame pásik z vysokopevnostnej legovanej ocele a pásik z nehrdzavejúcej ocele. Materiály sú ošetrené žíhaním a morením, aby sa upravila ich vnútorná kryštálová štruktúra.

(2) Formovanie razením

Vykonáva sa na presnom lise s viacerými stanicami.

Vŕtanie: Vyvŕtanie stredového otvoru pre podložku.

Tvarovanie ozubených kolies: Presnou spoluprácou hornej a dolnej formy sú na jednej strane vytvorené radiálne jemné zuby na vonkajšom krúžku.

Klinovité tvarovanie povrchu: Pomocou špeciálnej formy sa na druhej strane vylisujú klinovité zubové plochy, ktoré určujú uzamykací výkon.

Strihanie: Odstrihnutie vytvarovanej podložky z oceľového plechu.

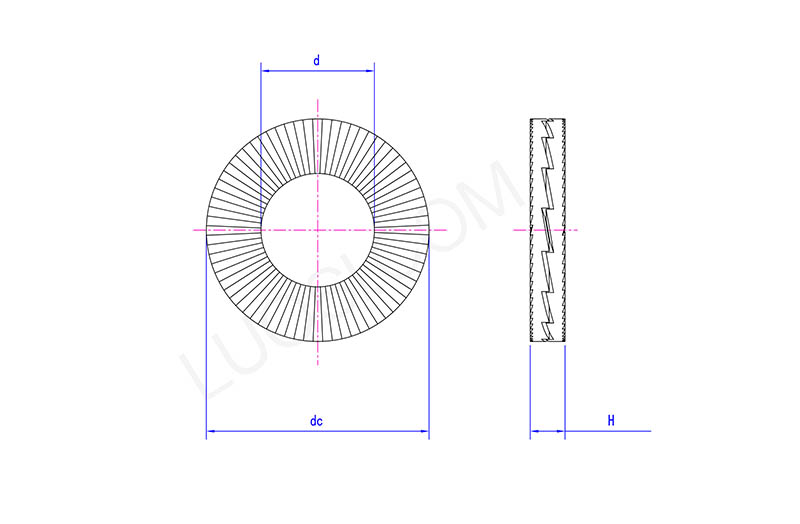

Two Fold Wedge Lock Washer

Po	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
jednosmerný max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

(3) Tepelné spracovanie kalením

Podložka sa rovnomerne zahreje na špecifickú vysokú teplotu, potom sa rýchlo ochladí a ihneď nasleduje temperovanie.

(4) Povrchová úprava

Pre dvojzložkovú klinovú poistnú podložku z uhlíkovej ocele sa najviac odporúča vysokovýkonné riešenie Dacromet. Vysokokvalitná povrchová úprava zvýši ochranu a odolnosť proti opotrebovaniu podložky Two Fold Wedge Lock Washer.

（5） Kontrola a testovanie kvality

Analýza surovín: Vykonajte spektrálnu analýzu každej prichádzajúcej šarže materiálov, aby ste overili chemické zloženie.

Kontrola procesu: Počas procesu razenia zaistite rozmerovú stabilitu.

Test tvrdosti: Náhodne skontrolujte, či dvojzložková klinová poistná podložka spĺňa konštrukčné normy.

Test soľným postrekom: Na overenie odolnosti povlaku voči korózii.

Bočný vibračný test: Nainštalujte podložku na štandardný skrutkový spojovací bod a sledujte útlm jej upínacej sily pri nepretržitých vibráciách.

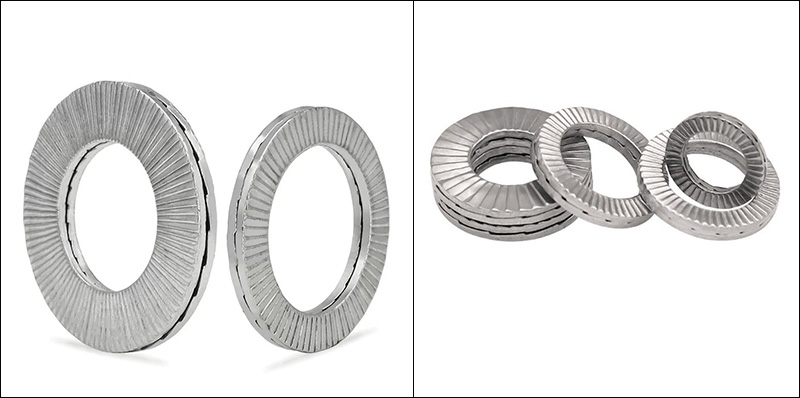

Two Fold Wedge Lock Washer

Po	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
jednosmerný max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
