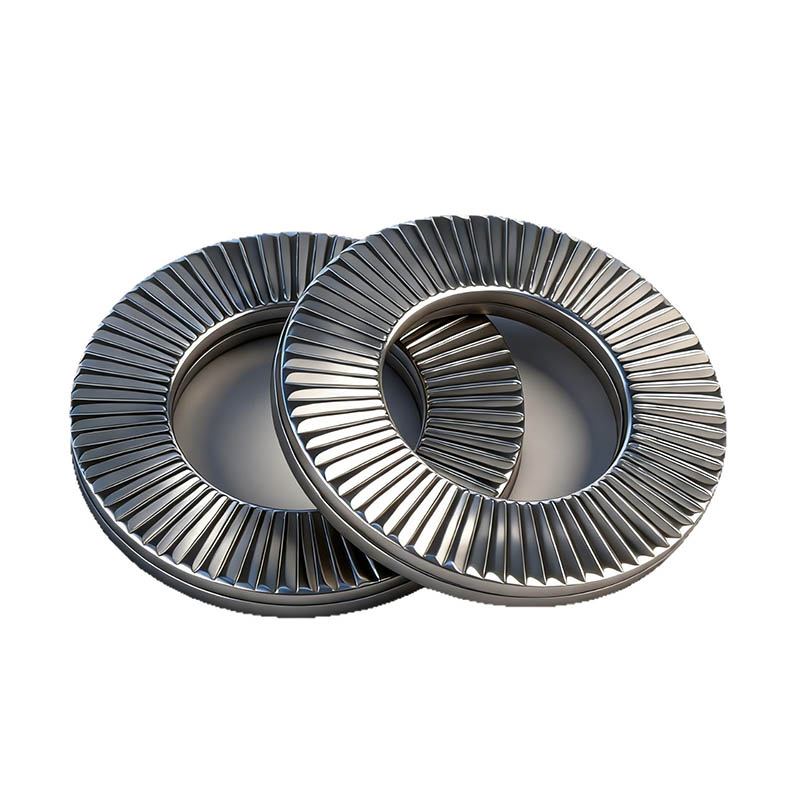

Dvojitá klinová poistná podložka

Podložka Double Fold Wedge Lock Lock vyrobená v továrni Xiaoguo® má dvojvrstvovú štruktúru a dizajn s dvojitým zámkom. V porovnaní s tradičnými konvenčnými spojovacími prvkami proti uvoľneniu je ich výkon oveľa lepší.

Odoslať dopyt

Popis produktu

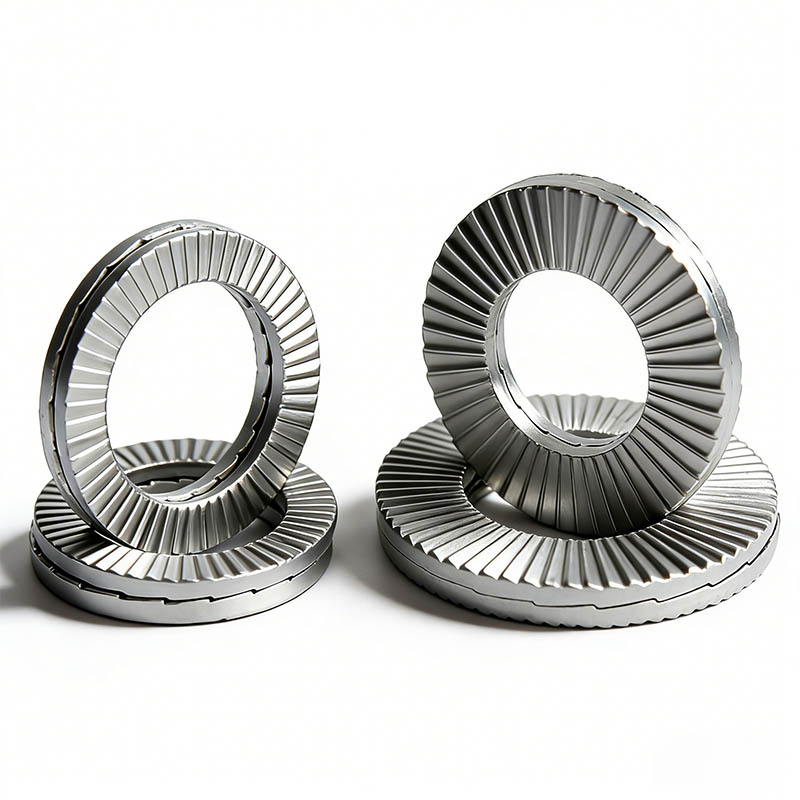

Double Fold Wedge Lock Washer je pokročilý a vysoko výkonný spojovací prvok proti uvoľneniu. Využíva jedinečnú technológiu klinového uzamykania namiesto tradičnej metódy, ktorá sa spolieha na trenie. Má dvojvrstvovú skladanú klinovú štruktúru so zúbkovanými povrchmi na oboch stranách. V skutočnosti sa skladá z páru (dvoch kusov) úplne identických podložiek. Jedinečná štruktúra každej podložky je kľúčom k dosiahnutiu jej vynikajúceho výkonu proti uvoľneniu.

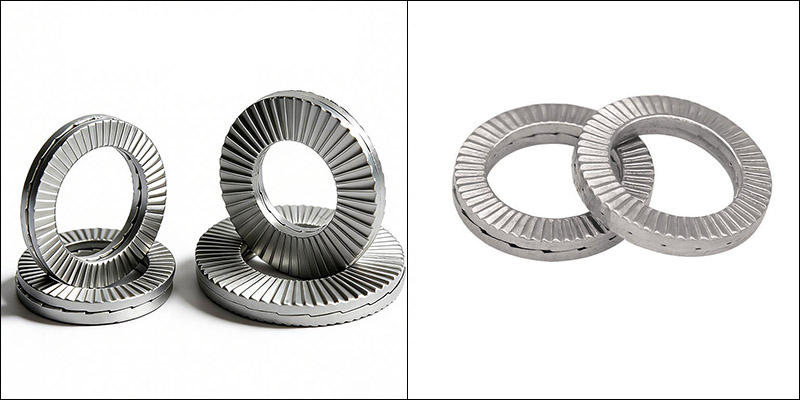

Double Fold Wedge Lock Washer

Štrukturálne charakteristiky

Základným konštrukčným znakom klinovej podložky s dvojitým záhybom je jej dizajn dvoch tesnení, pričom vnútorný a vonkajší povrch vykonávajú funkciu uzamknutia a fixácie.

(1) Spárovaná podložka

Dve identické tesnenia sa kombinujú a tvoria sadu. Tento dizajn sa vymyká tradičnej jednodielnej forme. Dve tesnenia sú predmontované počas výroby, aby vytvorili uzamykací systém. Tento symetrický dizajn je možné opätovne použiť a pri demontáži nepoškodí tesnenia.

(2) Radiálny zvýšený povrch

Tieto vyvýšené vzory sú stranou poistnej podložky Double Fold Wedge, ktorá prichádza do priameho kontaktu s hlavou matice, skrutky alebo povrchu pripojeného komponentu. Povrch má jemné radiálne vyvýšené vzory/zuby. Slúžia hlavne na pripevnenie Double Fold Wedge Lock Washer k tomuto povrchu, „uzamknutie“ na mieste a zabránenie akémukoľvek skĺznutiu medzi nimi.

(3) Trojuholníkový povrch zubov

Toto je spojovací povrch na opačnej strane tesnenia. Vnútorný povrch sa skladá z klinovitých povrchov zubov rovnomerne rozložených po obvode, pripomínajúcich vačku a je tiež známy ako "klinovité zuby" alebo "šikmé povrchy zubov".

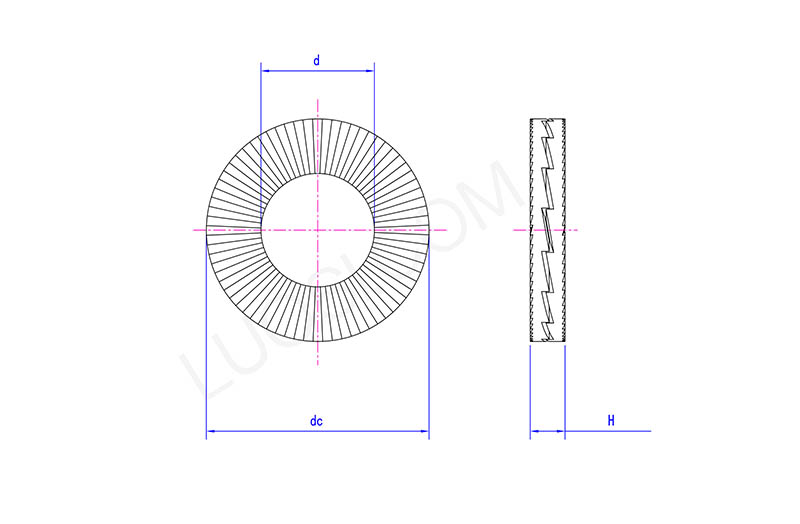

Double Fold Wedge Lock Washer

Po	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
jednosmerný max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
