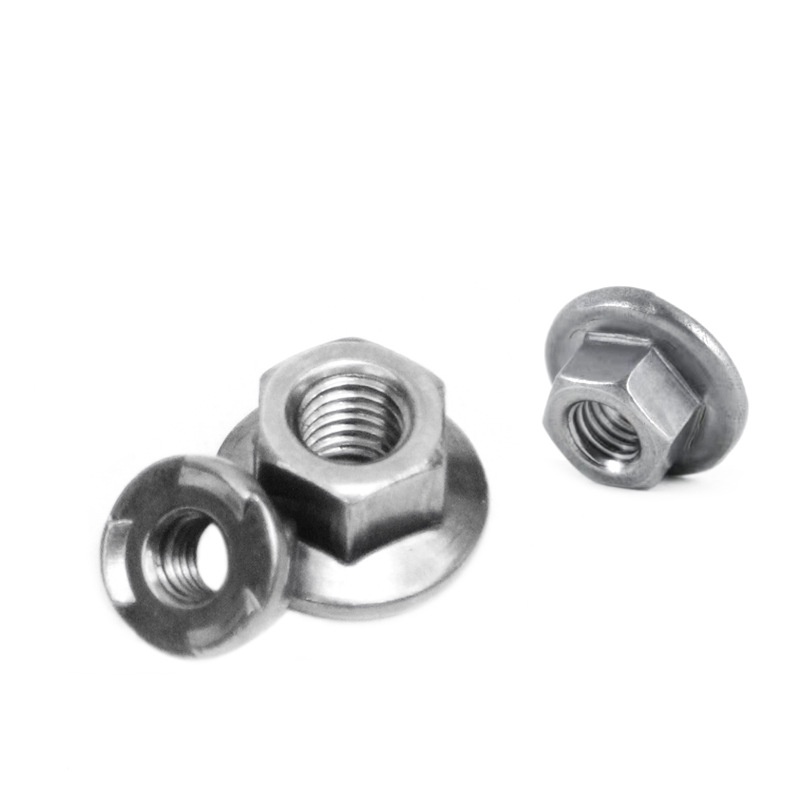

Vysokopevnostné zvarové šesťhranné matice s prírubou

Vyrobené zo zvárateľných ocelí, ako je uhlíková oceľ alebo nehrdzavejúca oceľ, vysokopevnostné zvarové šesťhranné matice s prírubou ponúkajú trvanlivosť a často kvalitu odolnosti proti korózii. Zákazníci si vyberajú Xiaoguo® pre jeho stálu kvalitu a spoľahlivosť spojovacích prvkov, čo je štandard, ktorý podporujú poprední výrobcovia v tomto odvetví.

Model:QC/T 872-2011

Odoslať dopyt

Popis produktu

To, čo odlišuje vysokopevnostné zvarové šesťhranné matice s prírubou, je to, že sú vyrobené na zváranie. Zvyčajne je na spodku príruby malá vyvýšená časť na zváranie, malý krúžok alebo hrbolček alebo možno špeciálne upravená šikmá hrana. Táto vyvýšená časť sa pri zváraní najskôr roztaví (buď oblúkové alebo projekčné), čo pomáha vytvoriť silné, rovnomerné a hlboké spojenie medzi základňou príruby a dielom, na ktorom pracujete. Týmto spôsobom zostane natrvalo pripojený.

“High

Konkrétne parametre:

Parametre ako polovičný uhol závitu, odchýlka stúpania a tolerancia priemeru stúpania metrických závitov sa riadia normami ako ISO 965-1, GB/T 197 alebo DIN 14. To znamená, že ich možno v prípade potreby vymeniť a matice na ne presne naskrutkovať. Parametre, ako sú polovičný uhol závitu, odchýlka stúpania a tolerancia priemeru stúpania metrických závitov, môžu spĺňať normy, ako sú DIN65-1 ISO.99 v prípade potreby vymeniť a matice na ne presne naskrutkovať.

Po	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 max	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 min	0.7	0.7	0.9	1.1	1.1	1.1	1.1
jednosmerný max	15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
h max	1.95	2.25	2.75	3.25	3.25	4.25	4.25
h min	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b max	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b min	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k min	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k max	5	7	10	13	15	17	19.5
s max	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Vplyv priamosti a hrúbky na výkon:

Veľkosť príruby na týchto zvarových šesťhranných maticách ovplyvňuje, ako sa zaťaženie rozloží, ako dobre zvládajú vibrácie a ako silný je zvar. Väčšia alebo hrubšia príruba znamená väčšiu stabilitu a väčší kontakt s povrchom. Výber správnej veľkosti príruby pre tieto matice je dôležitý pre to, ako dobre bude spoj fungovať.
