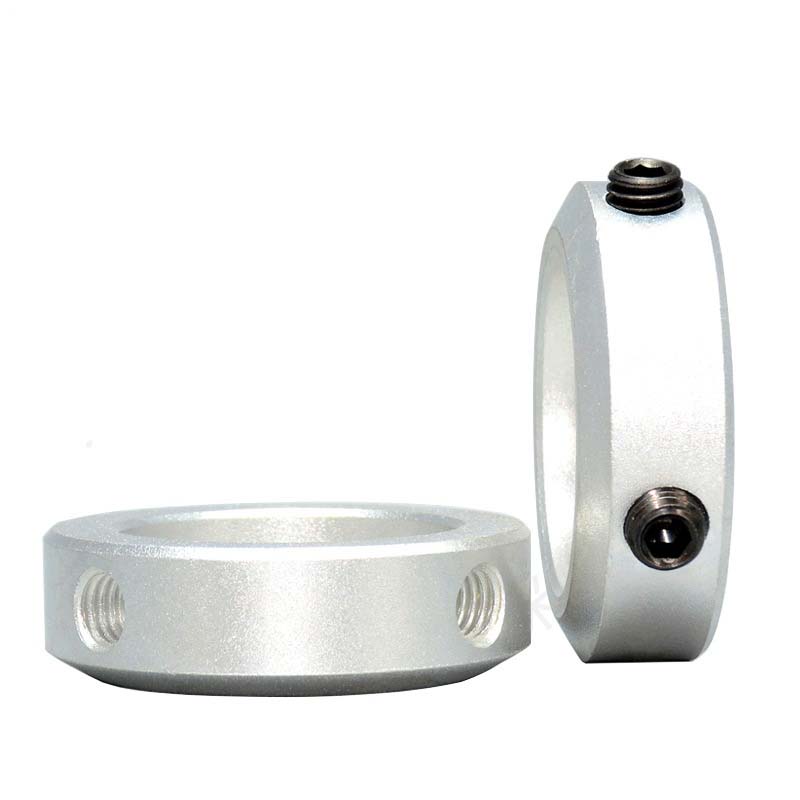

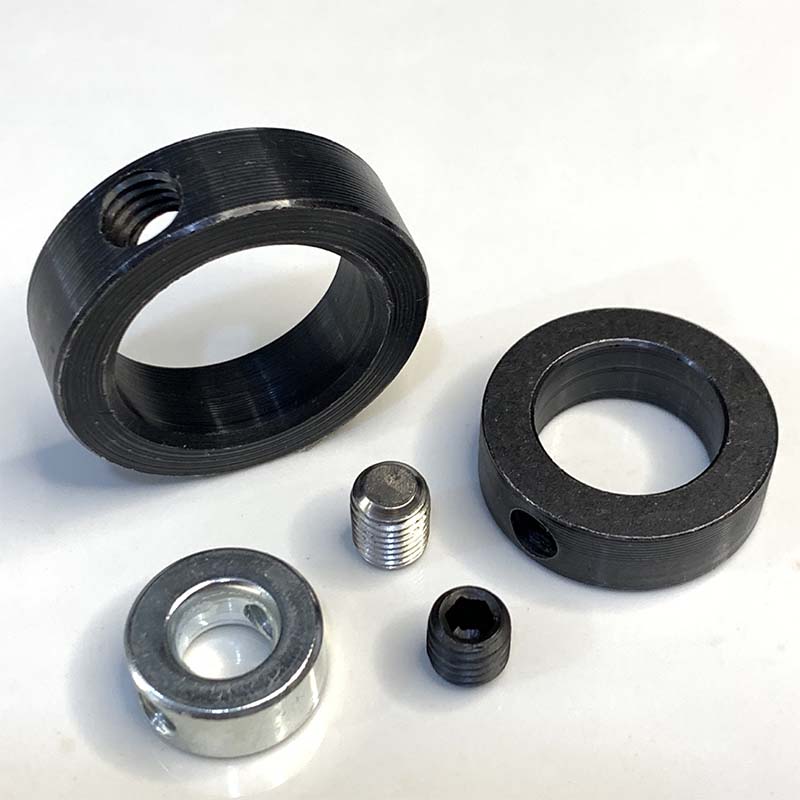

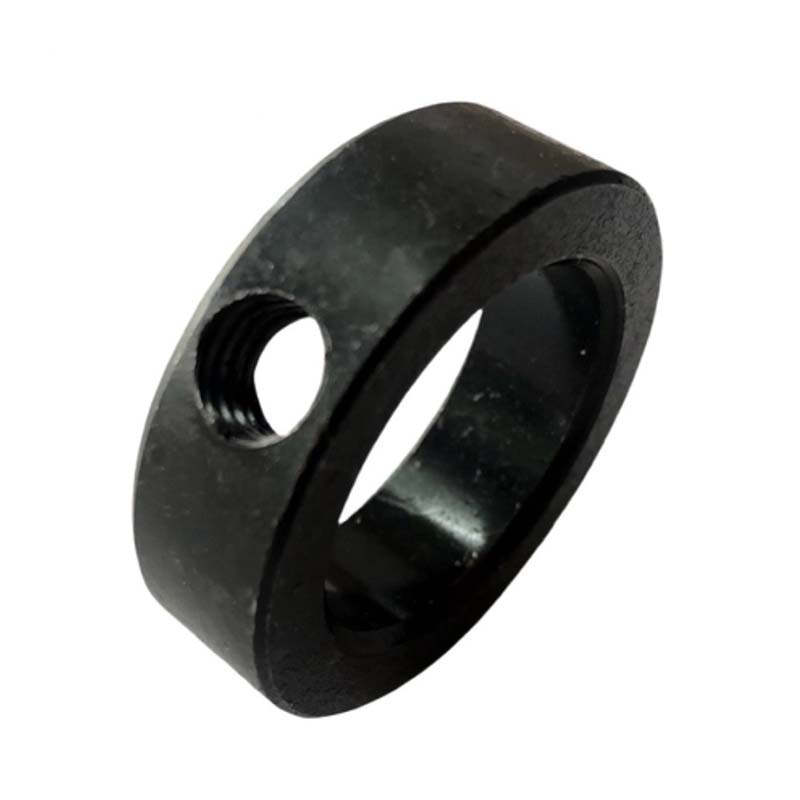

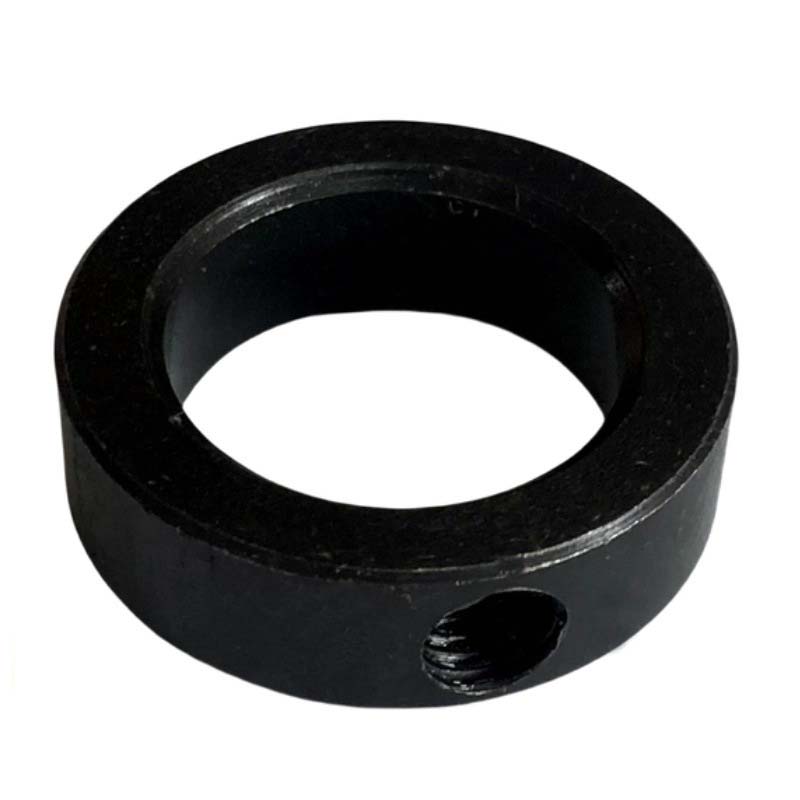

Skrutkový poistný krúžok so nastavovacou skrutkou

Skrutkový poistný krúžok s nastavovacou skrutkou je upevňovací prvok používaný na axiálne zaistenie. Sú to kruhové krúžky so závitovými otvormi, ktoré sa používajú v spojení so skrutkami alebo maticami. Výrobky Xiaoguo® sú vybavené laserovým gravírovaním proti falšovaniu pre ľahkú identifikáciu šarže.

Model:GB/T 885-1986

Odoslať dopyt

Popis produktu

Tento skrutkový poistný krúžok so nastavovacou skrutkou nepotrebuje obvyklé drážky, ktoré používajú poistné krúžky, takže udržuje hriadeľ pevný. Má dvojdielne nastavenie uzamykania: využíva radiálnu kompresiu aj axiálny tlak zo skrutiek. To znamená, že dokáže udržať o 30 % väčšiu váhu ako jednodielne prstene. Návrhy sa kontrolujú pomocou počítačových modelov, aby sa zabezpečilo, že napätie sa rozloží rovnomerne po celej časti. Bol testovaný, aby zvládol viac ako 10 miliónov cyklov únavy a funguje lepšie ako ostatné v situáciách nárazového zaťaženia. Spĺňa normy ako MIL-R-5513 a ISO 1234.

Výhody

Modulárna konštrukcia skrutkového poistného krúžku s nastavovacou skrutkou umožňuje prispôsobenie nerovnomernému zaťaženiu alebo nesprávne zarovnaným inštaláciám. Obmedzením axiálneho posunu na 0,02 mm sa znižuje opotrebovanie ložísk a straty energie. Ponúkame 5-ročnú záruku a sú v súlade s RoHS/REACH, vďaka čomu sú šetrné k životnému prostrediu. Podporujeme prispôsobenie a máme dlhoročné odborné znalosti v odvetví spojovacích materiálov, poskytujeme rýchle dodanie a technickú podporu, aby sme zaistili správne fungovanie vášho systému.

V korozívnom prostredí

Skrutkový poistný krúžok so nastavovacou skrutkou sa dodáva v nehrdzavejúcich variantoch, ako je nehrdzavejúca oceľ 316 alebo uhlíková oceľ potiahnutá zinkom a niklom, tieto sa nezničia vodou, chemikáliami alebo slaným vzduchom. Tvar uzamykacieho goliera zabraňuje zanechávaniu medzier, kde by sa mohli hromadiť škaredé odpadky a požierať kov. Môžete dokonca získať skrutky s týmito materiálmi z PTFE (viete, ako napríklad nepriľnavý povlak na panvici), ak potrebujete, aby vydržali dlhšie. Ak pracujete na lodiach alebo ropných plošinách, vezmite si verzie s gumeným silikónovým tesnením, ktoré zabraňujú vzájomnej reakcii a korózii rôznych kovov, tieto skrutkové poistné krúžky boli testované viac ako 500 hodín umelou hmlou z morskej vody.

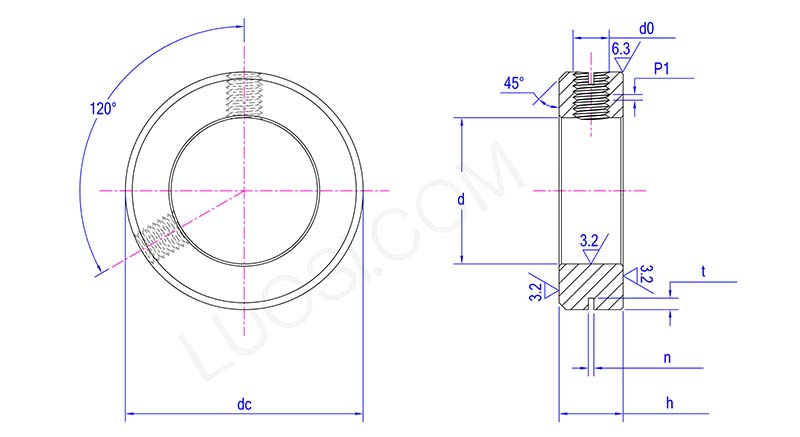

Screw Lock Ring With Set Screw

Po	Φ125	Φ130	Φ135	Φ140	Φ145	Φ150	Φ160	Φ170	Φ180	Φ190	Φ200
d max	125.1	130.1	135.1	140.1	145.1	150.1	160.1	170.1	180.1	190.115	200.115
d min	125	130	135	140	145	150	160	170	180	190	200
h max	30	30	30	30	30	30	30	30	30	30	30
h min	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48
n max	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
n min	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06
t max	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95
t min	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05
dc	165	170	175	180	190	200	210	220	230	240	250
d0	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12
P1	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75
