Závitový poistný krúžok

Závitový poistný krúžok je mechanický komponent navrhnutý tak, aby zabránil uvoľneniu závitových spojov. Kombinuje skrutku so závitom s objímkou na rovnomerné rozloženie tlaku počas inštalácie, čím zaisťuje bezpečné a stabilné uchytenie. Xiaoguo® je profesionálny výrobca spojovacích materiálov v Číne, ktorý dokáže prispôsobiť produkty podľa požiadaviek zákazníkov a poskytnúť vzorky.

Model:GB/T 885-1986

Odoslať dopyt

Popis produktu

Závitové poistné krúžky sú vyrobené z nehrdzavejúcej ocele alebo uhlíkovej ocele, ktoré sú pevné a odolné voči hrdzi. Povrch prešiel tepelnou úpravou, aby sa predĺžila životnosť a zvýšila odolnosť proti opotrebovaniu. Závitová časť prešla precíznym rezaním, aby sa zabezpečilo hladké utiahnutie a zarovnanie závitu. Pre použitie v drsnom prostredí je možné zvoliť pokovovanie zinkom a niklom alebo pokovovanie čiernym oxidom, aby sa na povrch pridal korózny povlak. Tieto materiály môžu pracovať v teplotnom rozsahu -40 °C až 300 °C, takže tento poistný krúžok možno použiť v extrémnych podmienkach prostredia, ako sú morské prostredie, chemické závody alebo ťažké stroje.

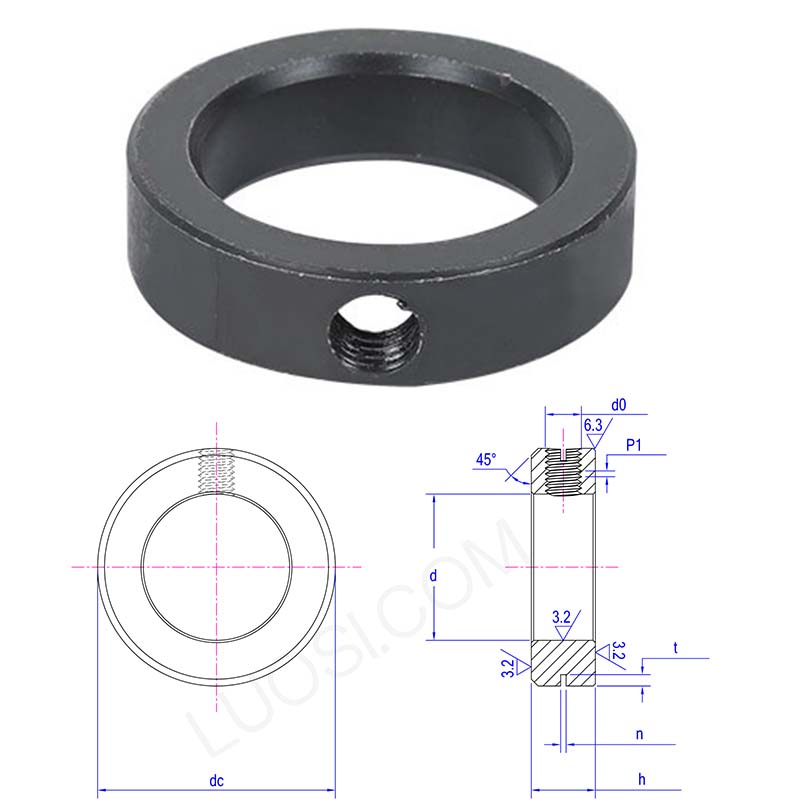

Threaded locking retaining ring

Po	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
d max	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
d min	14	15	16	17	18	19	20	22	25	28	30
h max	12	12	12	12	12	12	12	12	14	14	14
h min	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t max	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
t min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
dc	28	30	30	32	32	35	35	38	42	45	48
d0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Aplikácia

Závitové poistné krúžky sú široko používané v systémoch prenosu energie, čerpacích zostavách a komponentoch robotov, najmä v aplikáciách, kde je potrebné zabezpečiť, aby boli komponenty bezpečne pripevnené na hriadeli. Vďaka svojej odolnosti voči vibráciám sa bežne používajú v automobilových prevodových systémoch, prevodovkách veterných turbín a dopravníkových systémoch. Používa sa aj v leteckom priemysle.

Prejavuje sa to aj v poľnohospodárskych zariadeniach a zariadeniach na výrobu obnoviteľnej energie, pričom robí dobrú prácu pri udržiavaní vecí fixovaných v prašných, mokrých podmienkach alebo pri veľkom krútiacom momente.

Sú na inštaláciu potrebné špeciálne nástroje?

Na prevádzku nie sú potrebné žiadne špeciálne nástroje. Na jednoduchú inštaláciu poistných krúžkov so závitom možno použiť bežné nástroje (ako sú šesťhranné kľúče alebo skrutkovače). Na nastavenie nie sú potrebné žiadne hydraulické lisy ani vlastné prípravky. Presné nastavenie je možné dosiahnuť jednoducho pomocou závitových skrutiek na poistnom krúžku.
