Nastavovací skrutkový golier

Objímka s nastavovacou skrutkou sa bežne používa v priemyselných aplikáciách s vysokým zaťažením, kde tradičné poistné krúžky nemajú dostatočnú pevnosť pri držaní. XIAOGUO® má profesionálny tím s dlhoročnými skúsenosťami a dokáže spracovať urgentné objednávky do 72 hodín počas krízy dodávateľského reťazca.

Model:GB/T 885-1986

Odoslať dopyt

Popis produktu

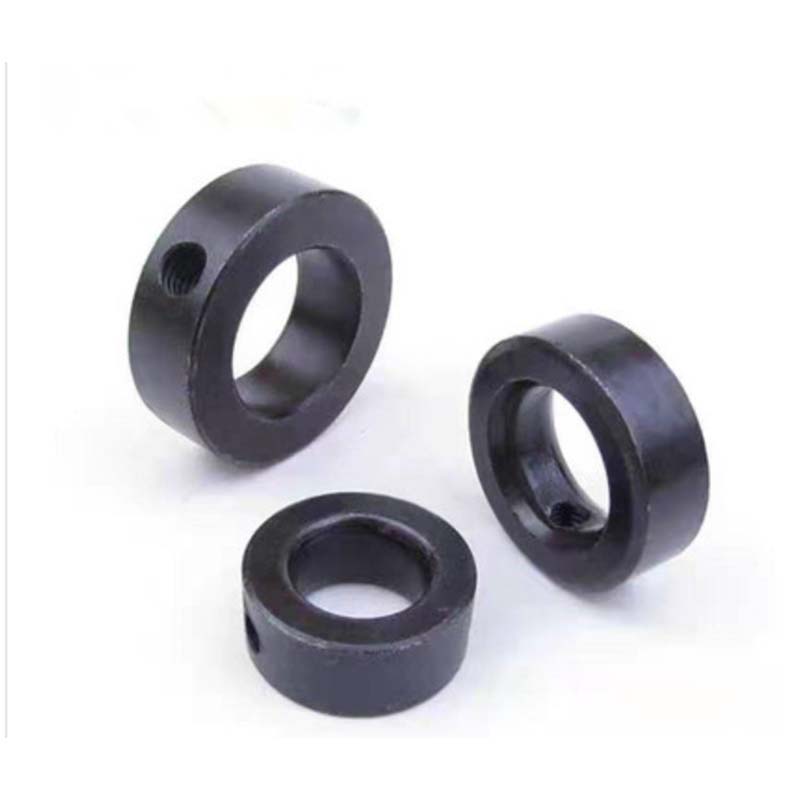

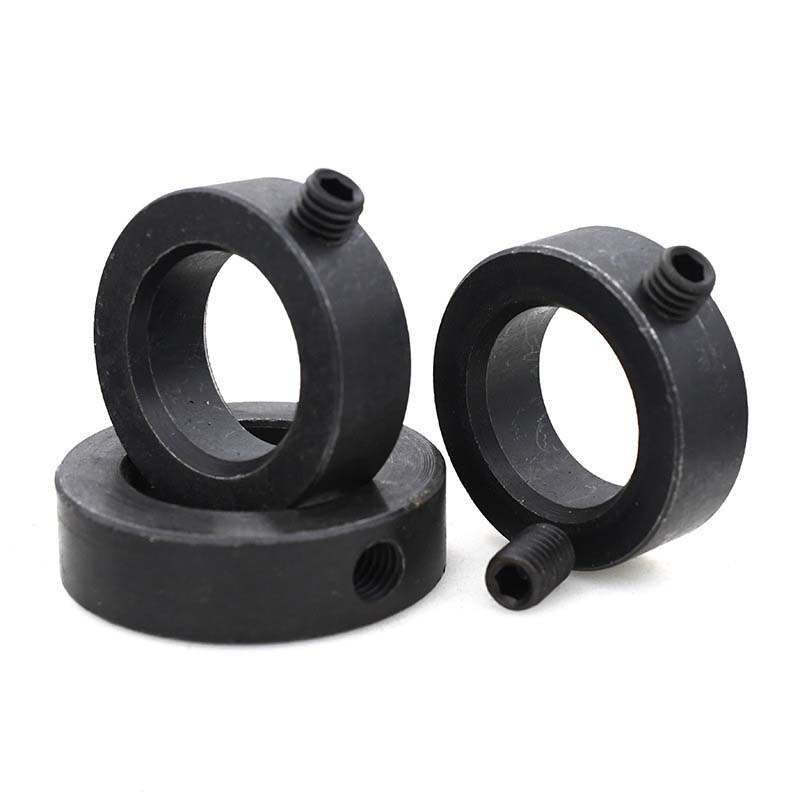

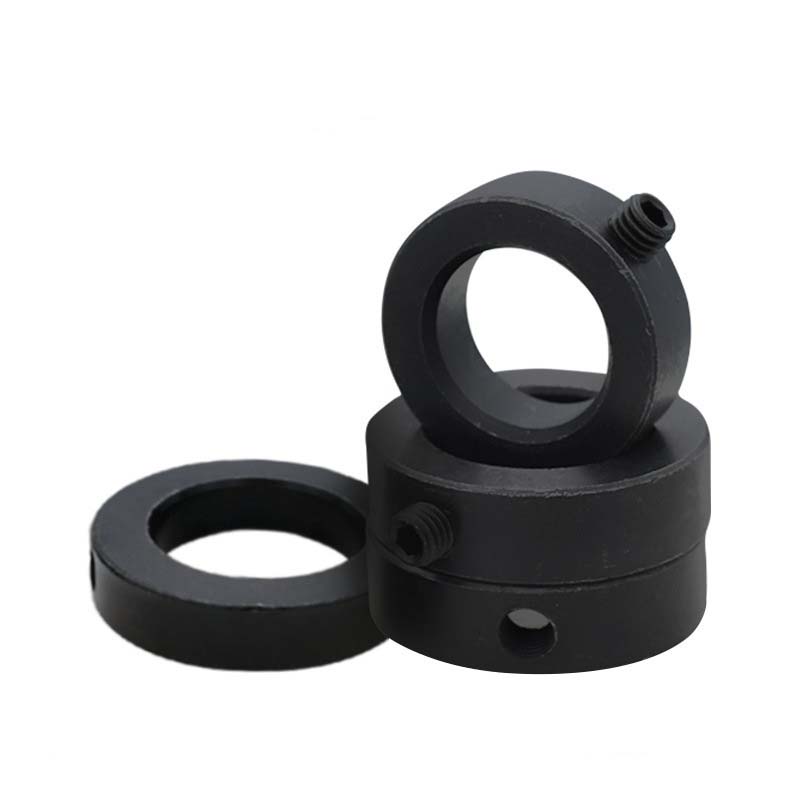

Objímka nastavovacej skrutky je kruhový upevňovací prvok v tvare krúžku s nastavovacou skrutkou. Inštaláciu zvládne jedna osoba a nevyžaduje žiadne špeciálne nástroje. Ak chcete odstrániť, jednoducho uvoľnite poistnú maticu. Je široko používaný vo veľkých elektrických motoroch, drvičoch, banských strojoch, CNC obrábacích strojoch, tlačiarenských strojoch a iných zariadeniach.

Set Screw Collar

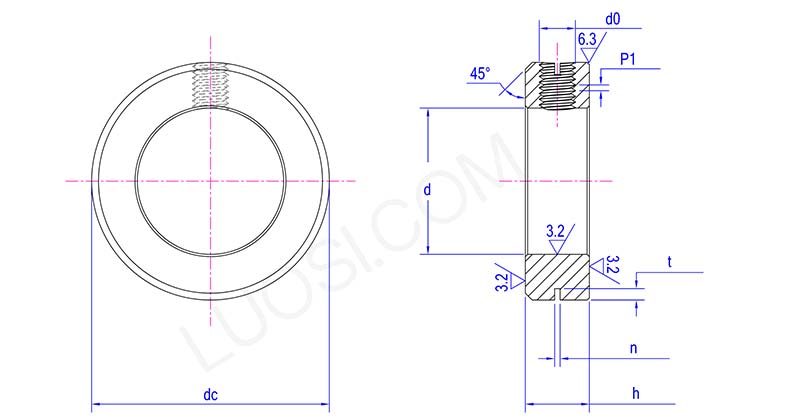

Po	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
d max	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
d min	8	9	10	12	13	14	15	16	17	18	19
h max	10	10	10	10	10	12	12	12	12	12	12
h min	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t max	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
t min	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
dc	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® vyrába tento skrutkový poistný krúžok z rôznych materiálov podľa toho, čo potrebujete. Na odolnosť voči chemikáliám používame nerezové ocele ako 304 alebo 316. Ak ide do situácie s vysokým namáhaním, použijeme legovanú oceľ 4140. A pre letecký priemysel, kde záleží na hmotnosti, je tu ľahký titán. Existujú aj verzie s polymérovými povlakmi na zníženie korózie, keď máte zostavy zo zmiešaných kovov. Všetky materiály prechádzajú náročným testovaním tvrdosti (HRC 35-50) a ultrazvukovými kontrolami, aby sme sa uistili, že spĺňajú priemyselné normy, ako sú ASME B18.27 a DIN 471/472, pokiaľ ide o to, akú záťaž dokážu zvládnuť.

Pravidelná kontrola a údržba

Aby objímky nastavovacích skrutiek dobre fungovali, z času na čas skontrolujte utiahnutie nastavovacej skrutky pomocou momentového kľúča, nasmerujte na 10-15 Nm. Na čistenie závitov a zbavenie ich nečistôt použite rozpúšťadlo a každý rok na ne naneste čerstvé mazivo na báze lítia. Skrutky príliš neuťahujte, pretože to môže pokaziť objímku zámku. Ak je vystavený morskej vode alebo kyselinám, skontrolujte náter dvakrát ročne, aby ste sa uistili, že je stále dobrý. Ak vidíte opotrebovanie hlbšie ako 0,1 mm na častiach, ktoré sa dotýkajú, mali by ste ho vymeniť.

Aké tolerancie hriadeľa sú kompatibilné?

Objímky s nastavovacími skrutkami fungujú s veľkosťou hriadeľa od 10 mm do 200 mm, pričom sa používajú bežné úrovne tolerancie ako h9 alebo h11. Nastaviteľné skrutky na objímke zámku dokážu zvládnuť malé hrbole hriadeľa alebo nerovnosti (do ±0,05 mm), takže stále pevne sedí bez toho, aby narušili fungovanie.
