Set Screw Lock Collar Retainer

Spoločnosť XIAOGUO® udržiava sklady v Rotterdame a Houstone, aby urýchlila regionálne dodávky. Inštalácia príchytky objímky pre nastavovaciu skrutku zahŕňa utiahnutie skrutiek, aby sa krúžok radiálne stlačil, čím sa vytvorí presný a opakovane použiteľný upínací mechanizmus.

Model:GB/T 885-1986

Odoslať dopyt

Popis produktu

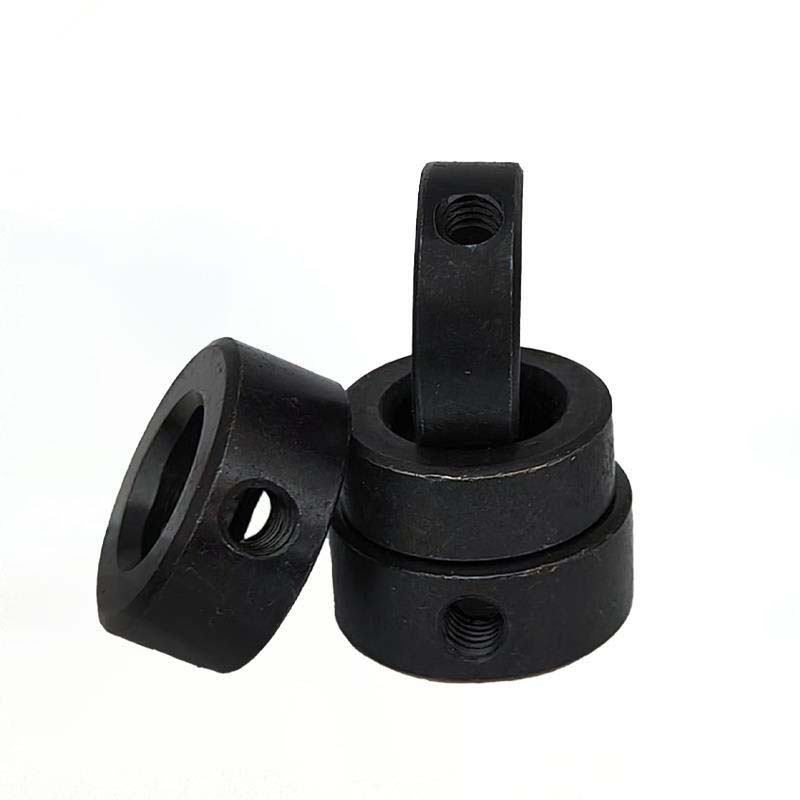

Aby to vydržalo dlhšie, tento držiak objímky s nastavovacou skrutkou má rôzne povrchové úpravy. Niklovanie (aplikované rovnomerne bez elektriny) pomáha chrániť pred hrdzou a fosfátové povlaky ho robia hladším a odolnejším voči hrdzi. Pre náročné prostredia môžete pridať vrstvy karbidu volfrámu nastriekané špeciálnym procesom. Vďaka týmto úpravám funguje dobre v kyslých, soľných alebo drsných podmienkach. Môžete tiež získať vlastné možnosti eloxovania, ktoré spĺňajú špecifické priemyselné normy, ako sú povrchové úpravy schválené FDA pre stroje používané pri spracovaní potravín.

Veľkosť

Upevňovacia objímka so zaisťovacou skrutkou sa dodáva s priemerom hriadeľa od 5 mm do 500 mm, s toleranciami až do noriem ISO h6. Môžete získať vlastné šírky (3 mm až 20 mm) a veľkosti závitov (M3 až M24), aby vyhovovali rôznym potrebám dizajnu. Každý z nich má laserové značky na sledovanie, takže ho môžete sledovať. Výkresy CAD, ktoré sú s ním dodávané, uľahčujú začlenenie do existujúcich nastavení. Existujú aj verzie s delenými krúžkami, ktoré vám umožňujú pridať ich k hriadeľom, ktoré sú už nainštalované, bez toho, aby ste museli všetko najskôr rozoberať.

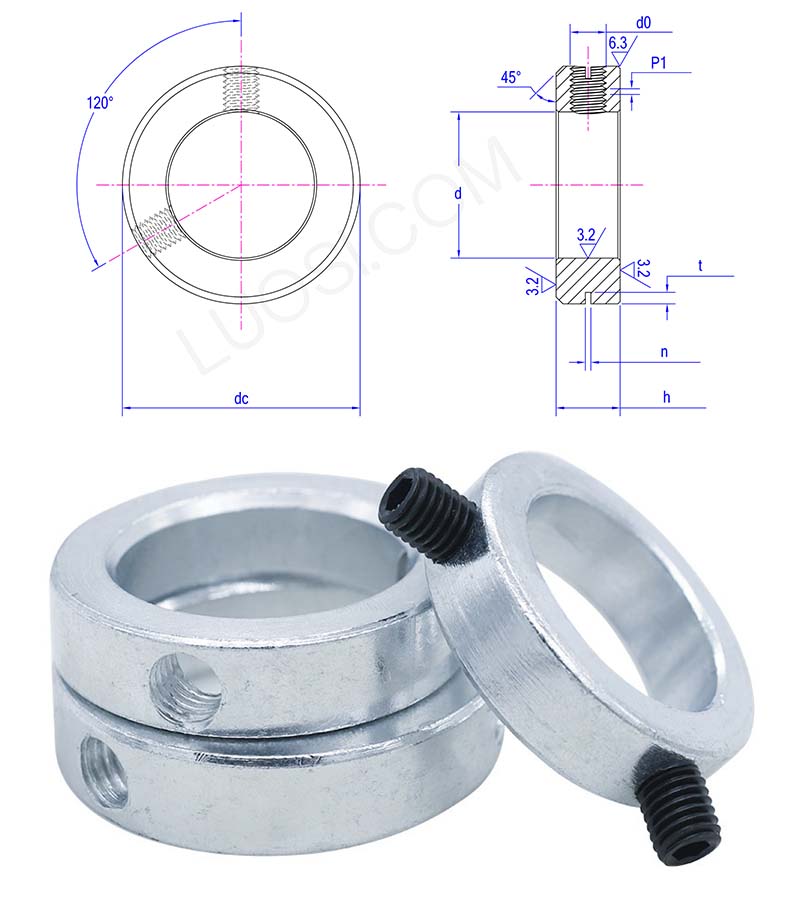

Po	Φ85	Φ90	Φ95	Φ100	Φ105	Φ110	Φ115	Φ120	Φ125	Φ130	Φ135
d max	85.087	90.087	95.087	100.087	105.087	110.087	115.087	120.087	125.1	130.1	135.1
d min	85	90	95	100	105	110	115	120	125	130	135
h max	22	22	25	25	25	30	30	30	30	30	30
h min	21.48	21.48	24.48	24.48	24.48	29.48	29.48	29.48	29.48	29.48	29.48
n max	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
n min	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06
t max	3.96	3.96	3.96	3.96	3.96	4.95	4.95	4.95	4.95	4.95	4.95
t min	3.24	3.24	3.24	3.24	3.24	4.05	4.05	4.05	4.05	4.05	4.05
dc	120	125	130	135	140	150	155	160	165	170	175
d0	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12
P1	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75

Postavte sa do prostredia s vysokou teplotou

Záchytná objímka nastavovacej skrutky je zvyčajne vyrobená z tepelne upravenej ocele alebo nehrdzavejúcej ocele, ktorá odoláva korózii, takže môže dobre fungovať pri teplotách až do 300 °C (572 °F). Skrutky na uzamykacej objímke majú často vysokoteplotný povlak proti zadieraniu, ktorý zabraňuje prilepeniu alebo opotrebovaniu závitov. Ak to potrebujete pre skutočne náročné podmienky, existujú možnosti ako Inconel® alebo verzie s keramickým povrchom. Testujú ho cyklovaním cez horúce a studené teploty, aby sa ubezpečili, že prídržný krúžok si udrží svoju upínaciu silu a nemení tvar. Vďaka tomu je vhodný pre motory, turbíny alebo letecké inštalácie, kde je veľmi horúci.
