Spodná projekčná zváracia skrutka

Skrutka spodného výčnelku môže byť privarená na povrch kovu a jej závitový koniec môže byť použitý na pripojenie ďalších komponentov. Sú vhodné na miesta, kde mechanické zariadenia, oceľové rámy alebo priemyselné panely vyžadujú pevný a trvalý základ. Xiaoguo® je spoľahlivá značka, produkty spĺňajú príslušné normy kvality.

Model:QC/T 598-1999

Odoslať dopyt

Popis produktu

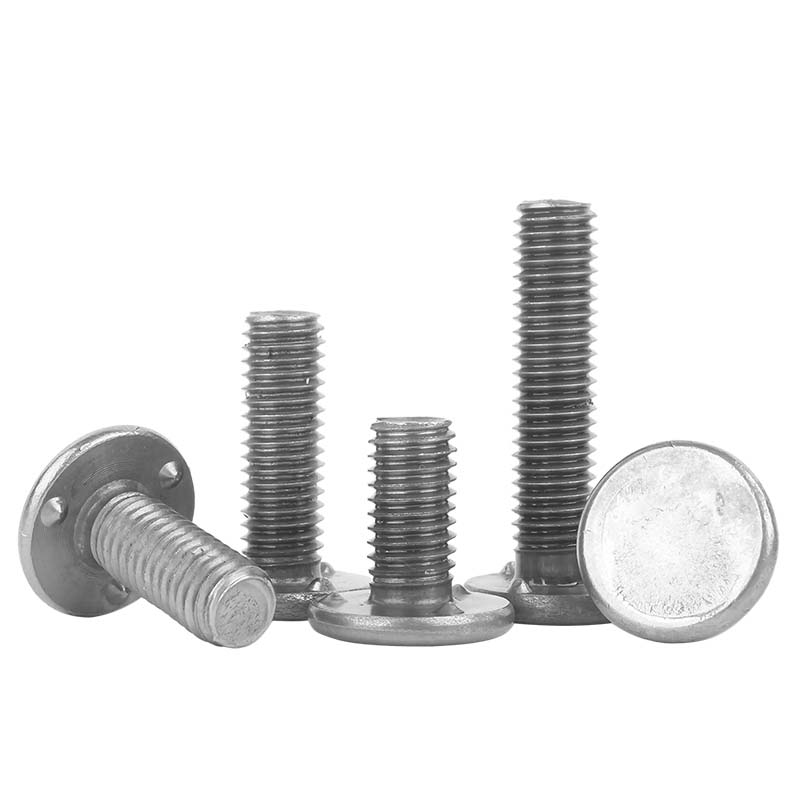

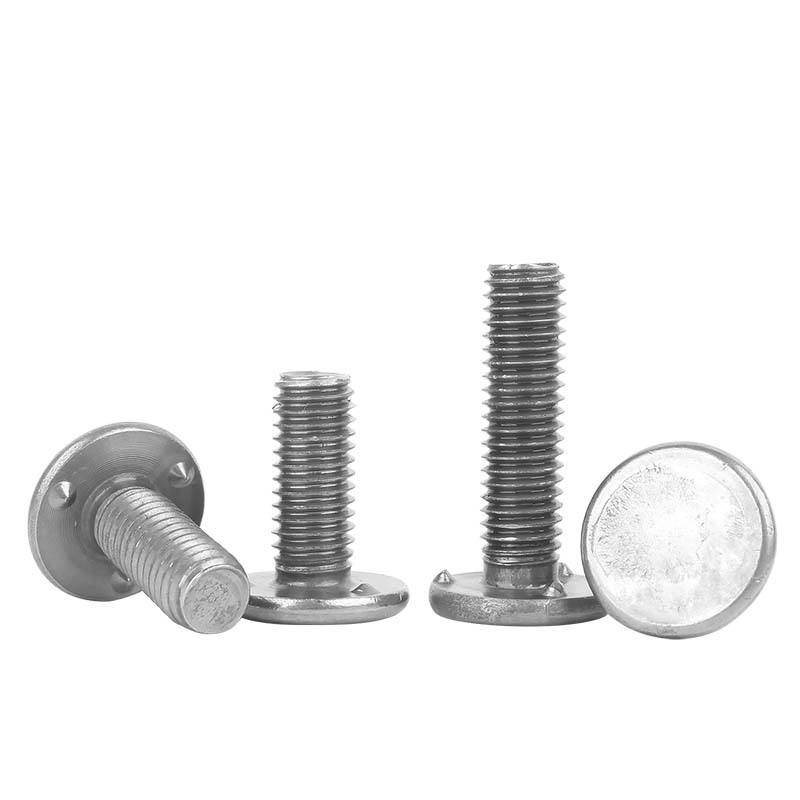

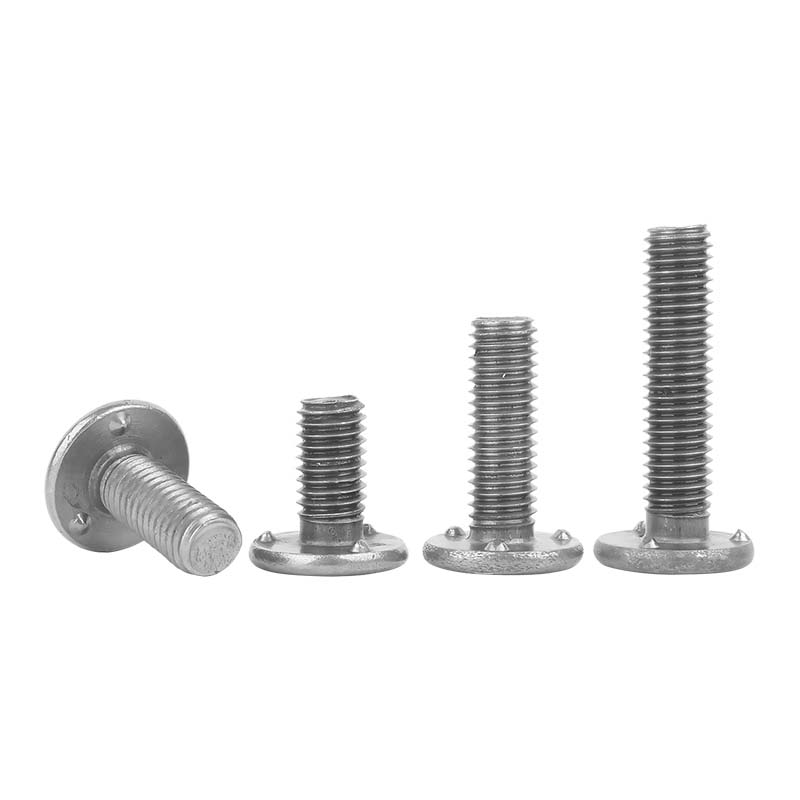

Hlava zváracej skrutky so spodným výstupkom je kruhová, hladká a pravidelná, so zvarovými bodmi a používa sa v scenároch, ako je zváranie a fixácia. Skrutka je valcového tvaru s pravidelnými závitmi na povrchu. Vlákna sú súvislé a rovnomerné.

Parametre produktu

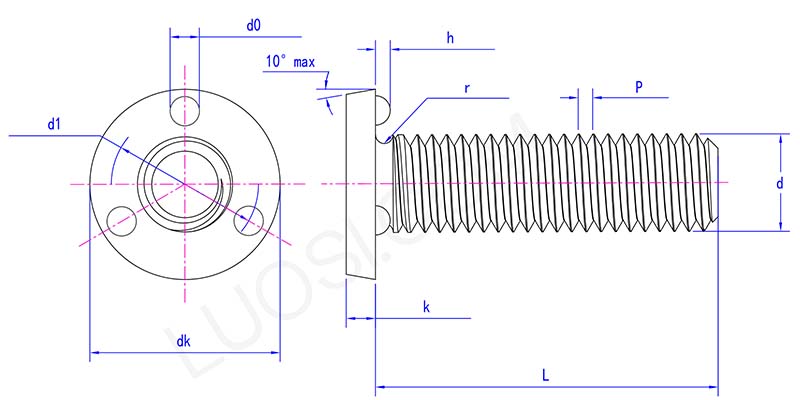

bottom projection weld screw parameter

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Aplikácie

Pri výstavbe projektov oceľových konštrukcií, ako sú mosty a veľké budovy, sa používajú zvarové skrutky so spodnou projekciou. Môžu zabezpečiť, že všetky komponenty oceľovej konštrukcie sú bezpečne spojené, schopné odolávať veľkému zaťaženiu a namáhaniu a zaručujú bezpečnosť a stabilitu konštrukcie budovy.

Potáž všetkých druhov mechanických zariadení sa nezaobíde bez projekčných zvarových skrutiek. Napríklad rôzne komponenty zariadení, ako sú obrábacie stroje, motory a veľké stroje, sú pevne spojené pomocou skrutiek, aby sa zabezpečila normálna prevádzka strojového zariadenia. Napríklad počas procesu montáže motora sa skrutky používajú na presné pripojenie rôznych komponentov, čím sa zabezpečuje stabilita a spoľahlivosť motora počas prevádzky.

Projekčná zvarová skrutka sa používa v petrochemickom priemysle. Na pripojenie rôznych zariadení, ako sú skladovacie nádrže, potrubia, ventily atď., sú potrebné špeciálne skrutky odolné voči vysokej teplote a korózii. Tieto skrutky môžu zabezpečiť stabilnú prevádzku zariadenia v zložitých chemických prostrediach a zabrániť nehodám, ako sú netesnosti.

Funkcia produktu

Zvarové body zvarových skrutiek so spodným výstupkom možno použiť na predbežné privarenie skrutiek k obrobku, čo uľahčuje následné montážne operácie. Skrutka má pravidelné a súvislé rovnomerné závity, s ktorými sa dá zladiťorechya ďalšie komponenty. Môžu byť prispôsobené materiálom rôznych hrúbok a spĺňajú rôzne požiadavky na montáž.
