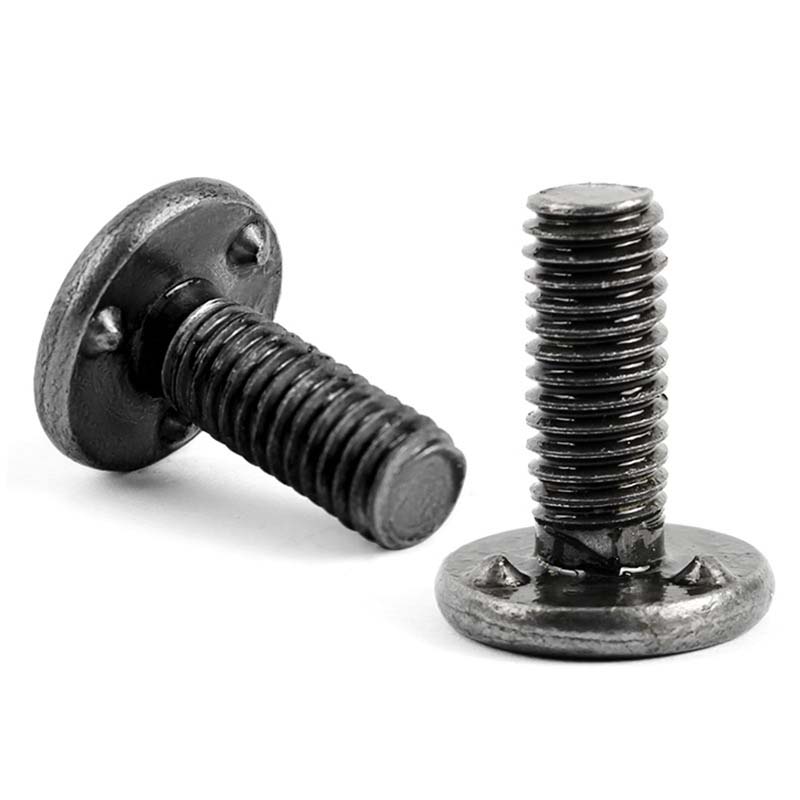

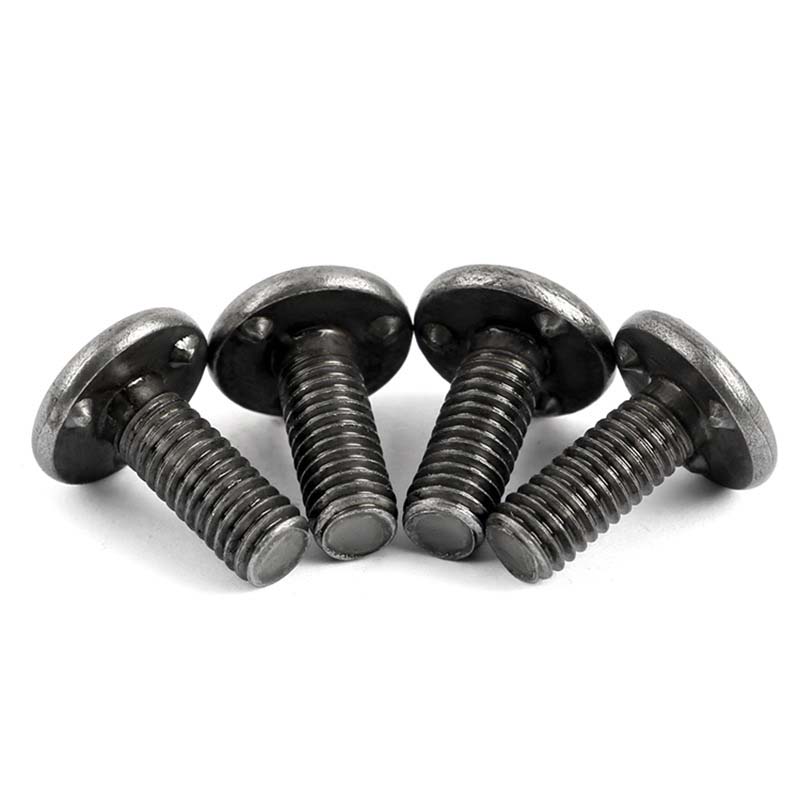

Metrická skrutka na odporové projekčné zváranie

Metrická skrutka pre odporové premietacie zváranie je špeciálne navrhnutá pre odporové bodové zváranie. Malé výstupky na základni sa roztavia počas procesu zvárania a vytvoria pevné spojenie s kovovým povrchom. Spoločnosť Xiaoguo® má k dispozícii dostatok zásob.

Model:BS 7670-1-2004

Odoslať dopyt

Popis produktu

Metrická skrutka na odporové premietacie zváranie sa skladá hlavne z tela skrutky a hlavy so špeciálnou konštrukciou výstupku. Časť tela skrutky má štandardné metrické závity, čo je vhodné na prispôsobenie zodpovedajúcimorechyalebo komponenty s vnútorným závitom.

Parametre produktu

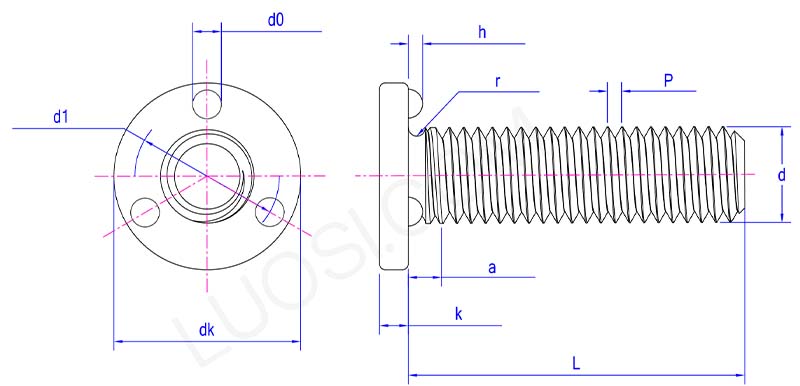

metric screw for resistance projection welding parameter

Po	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
max	1.25	1.75	2	2.5	3.13	3.75	4.38
dk max	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk min	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k max	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k min	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 max	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 min	4.5	6	7.5	9	12	15	18
d0 max	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 min	0.9	1.2	1.5	1.8	2.4	3	3.6
h max	0.55	0.7	0.85	1	1.3	1.6	1.9
h min	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r max	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Vlastnosti produktu

Metrickou skrutkou pre odporové projekčné zváranie sú jedinečné výstupky na hlave. Tieto výčnelky majú pravidelné tvary a jednotné veľkosti. Pri zváraní dokážu presne koncentrovať prúd, čím zaisťujú stabilný a spoľahlivý proces zvárania a výrazne zvyšujú kvalitu zvárania. V dôsledku sústredenej sily na výstupky má proces zvárania relatívne malý tepelný vplyv na ostatné časti obrobku.

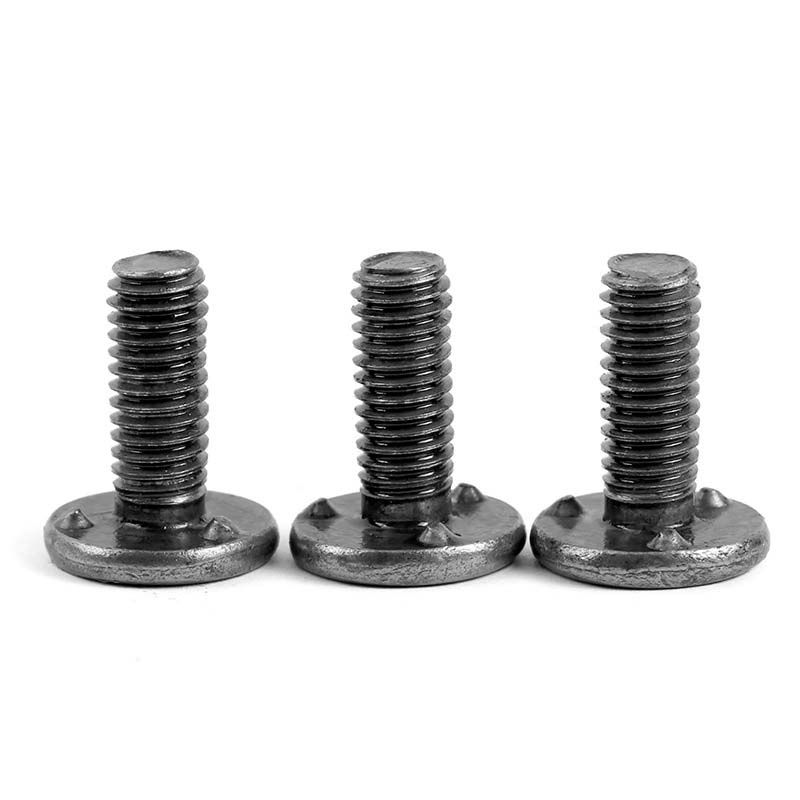

Tieto metrické skrutky majú v blízkosti hlavy tri malé výstupky. Pomocou zváracej pištole ich pritlačte na kov. Výstupky okamžite sústredia teplo, roztavia bod a spôsobia spojenie hlavy skrutky s povrchom. To rýchlo vytvorí pevný, zapustený závitový hrot.

V porovnaní s konvenčným zváraním vyžaduje projekčná zváracia skrutka špeciálnu zváraciu pištoľ, ale je čistejšia/rýchlejšia ako svorníky na oblúkové zváranie. Nie je potrebný ochranný plyn ani keramické rozpery. Zásuvné zváranie môže presne kontrolovať zvarové body a zaisťuje vždy konzistentné výsledky.

Metrickú skrutku na odporové premietacie zváranie je možné použiť na údržbové dvierka vzduchotechnických potrubí. Použite ich na odporové bodové zváranie, čím je možné dosiahnuť trvalé uzamknutie. Okolo otvoru privarte skrutky M4. Upevnite revízne dvierka pomocou poistnej podložky. Pri štvrťročnej výmene filtra sa závity neuvoľnia. Znížte nároky na údržbu o 90 %.
