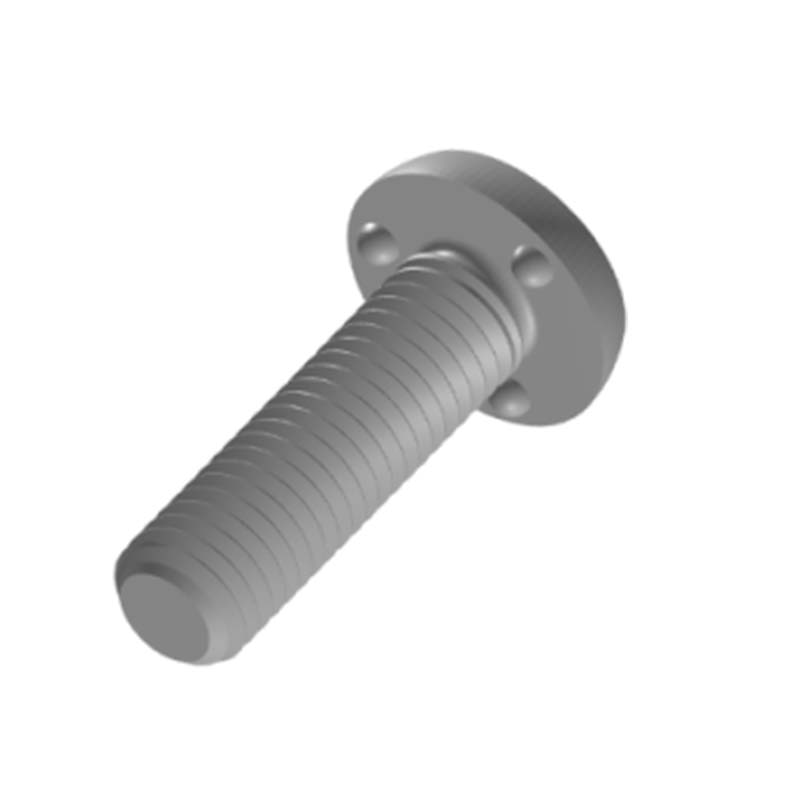

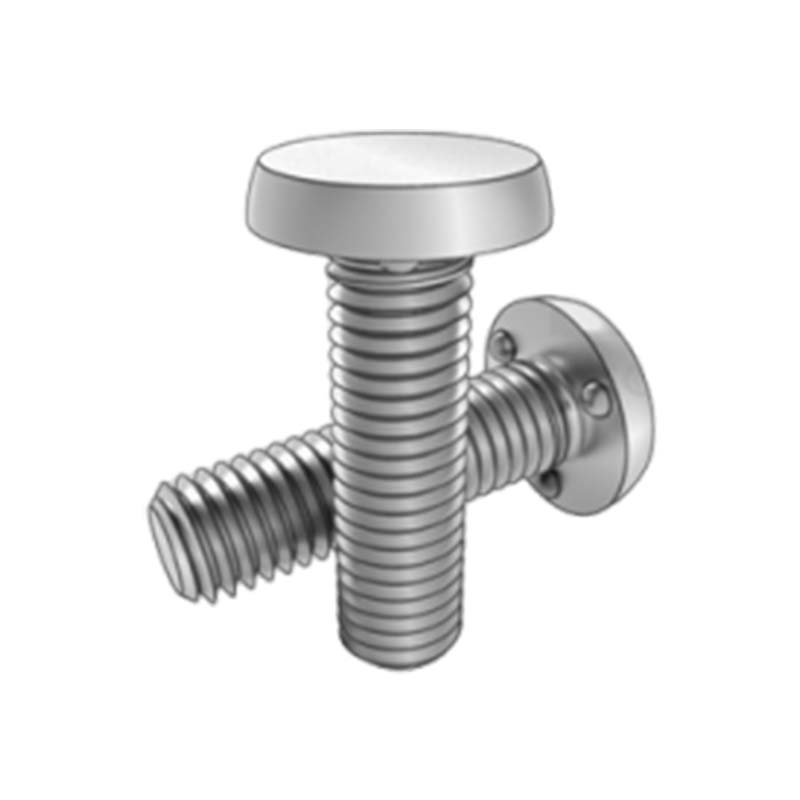

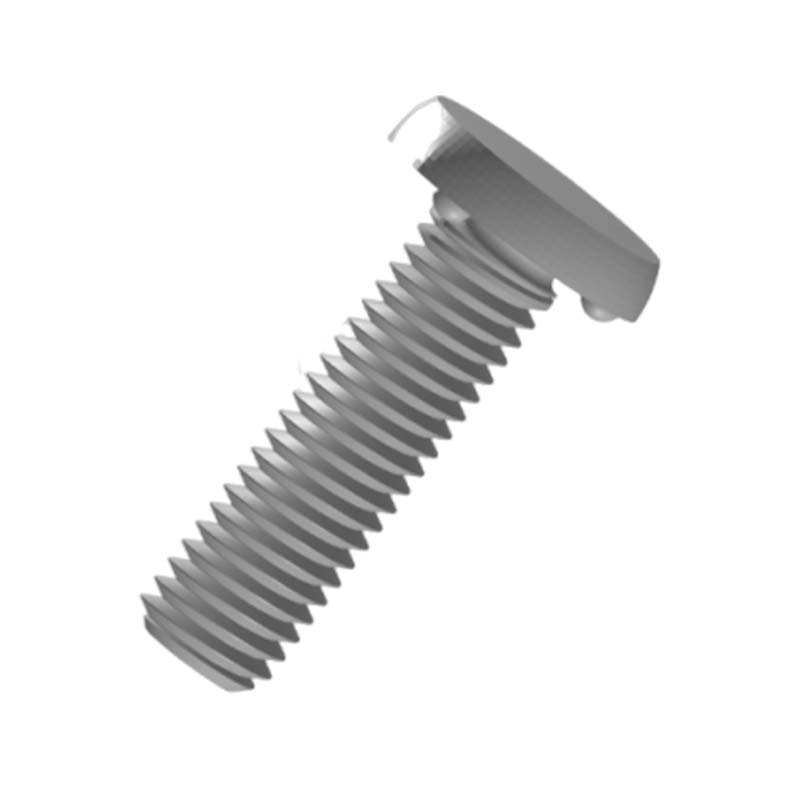

Zváracia skrutka s okrúhlou hlavou

Zváracie skrutky s guľatou hlavou môžu byť pevne privarené na kovový povrch so závitmi v hornej časti a môžu byť použité na pripojenie ďalších komponentov. Sú vhodné pre mechanické zariadenia, oceľové rámy alebo priemyselné panely. Xiaoguo® je výrobca spojovacích materiálov s viac ako desaťročnými skúsenosťami a úplnou exportnou kvalifikáciou.

Model:Q 198-2012

Odoslať dopyt

Popis produktu

Zváracie skrutky s okrúhlou hlavou sa skladajú zo závitovej tyče a väčšej príruby. Závitová tyč má štandardné závity a môže pevne zapadnúť do zodpovedajúcej matice. V porovnaní s hlavami bežných svorníkov je väčší, hrubší, zvyčajne kruhový a má hladký povrch.

Funkcie a aplikácie

Najvýraznejšou vlastnosťou zváracej skrutky s okrúhlou hlavou je jej silné zváranie a vynikajúca stabilita spojenia. Prostredníctvom procesu zvárania môžu byť skrutky pevne spojené so zvarencom, čím sa vytvorí veľmi stabilné spojenie, čo výrazne znižuje riziko uvoľnenia. Jeho veľká príruba môže zväčšiť kontaktnú plochu so zvarencom. Pri uťahovaní matice môže byť tlak rovnomerne rozložený, čím sa zabráni nadmernému tlaku na povrch zvarenca, zabráni sa poškodeniu alebo deformácii zvarenca.

Táto zváracia skrutka má prírubovú dosku. Tvar a veľkosť prírubovej dosky boli starostlivo navrhnuté, pričom okraje môžu mať určité zakrivenie alebo špeciálne štruktúry. Počas zvárania môže lepšie priľnúť k zvarencom a zvýšiť zvárací efekt. Presnosť spracovania závitu je vysoká a tesne prilieha k matici, čo zaisťuje uťahovací účinok po inštalácii. Celkový konštrukčný dizajn umožňuje skrutke pri namáhaní efektívne prenášať silu na zvarenec.

V oblasti výroby automobilov je široko používaná projekčná zváracia skrutka. Pri výrobe podvozkov automobilov sa s ním často fixujú rôzne komponenty závesného systému. Napríklad pri pripájaní závesných tyčí, tlmičov atď. k rámu podvozku sa tieto najprv privaria na príslušné miesta na ráme a potom sa pomocou závitov na skrutkách namontujú komponenty zavesenia.

Zváracia skrutka s okrúhlou hlavou sa používa pri výrobe kuchynského vybavenia. Počas výrobného procesu kuchynského vybavenia, ako sú veľké komerčné sporáky, rúry na pečenie, umývačky riadu a iné zariadenia, budú použité. Napríklad pri inštalácii komponentov, ako je rám kachlí pre komerčné sporáky a vnútorné police pecí, ich zvarením môžu byť tieto komponenty bezpečne pripevnené k hlavnej časti zariadenia.

Parametre produktu

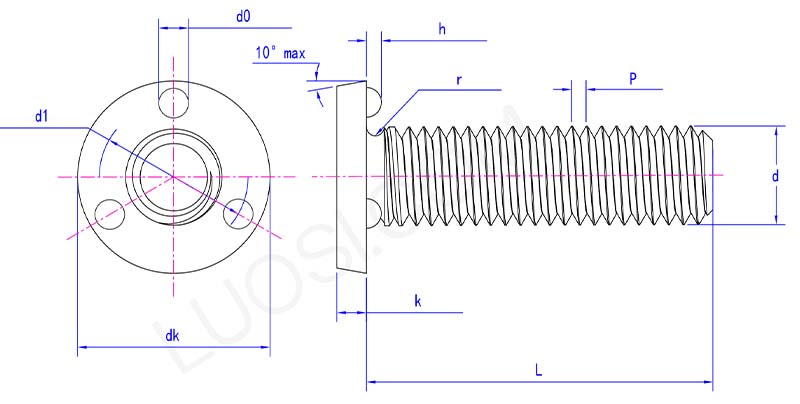

Round head projection weld screws parameter

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4
