Horná projekčná zváracia skrutka

Zváracia skrutka s horným výstupkom je špeciálne navrhnutá pre čelné zváranie na tupo. Povrch skrutky obsahuje malé výstupky, ktoré sa môžu roztaviť a spojiť s kovovým povrchom. Sú vhodné pre automobilové komponenty, elektrické časti rámu alebo kovové panely. Dodávateľ Xiaoguo® poskytuje bezplatné vzorky.

Model:Q 199-1999

Odoslať dopyt

Popis produktu

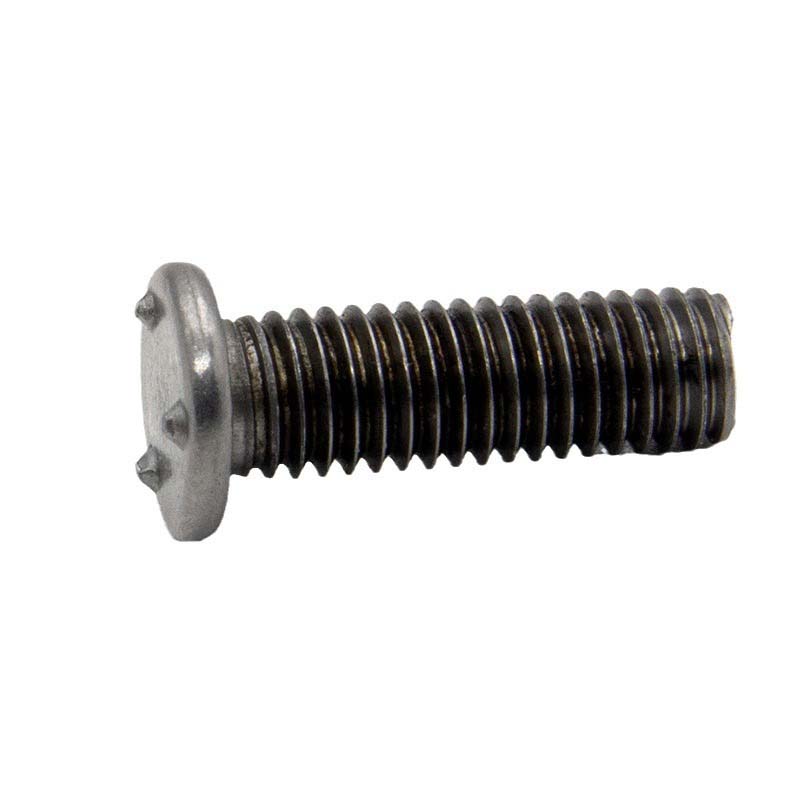

TZváracia skrutka s horným výstupkom sa skladá hlavne zo skrutky a hlavy s vyčnievajúcou zváracou plošinou. Skrutková časť má štandardné závity a na vrchnej strane je špecifický počet a tvar privarených výstupkov, ktoré sú všetky rovnako vysoké.

Výhody a aplikácie

Táto zváracia skrutka s hrotmi cez hlavu je pevná a efektívna. Počas procesu zvárania sa prúd sústreďuje na konvexnú zváraciu platformu, čo umožňuje pevné spojenie svorníkov a zváraných dielov v oveľa kratšom čase ako pri bežných metódach zvárania. Tri konvexné zváracie stanice môžu pomôcť skrutkám automaticky nájsť ich správnu polohu.

Horné projekčné zváracie skrutky sa používajú v automobilovom priemysle. Pri výrobe karosérií automobilov sa tento typ skrutiek široko používa na spojenie rôznych komponentov. Napríklad pri montáži autosedačiek. Najprv sa skrutka privarí ku karosérii vozidla vyčnievajúcim zváraním. Potom sa inštalačné otvory sedadla zarovnajú so skrutkou a utiahne sa matica, aby sa sedadlo bezpečne upevnilo, čím sa zabezpečí, že sa sedadlo nebude triasť počas pohybu auta.

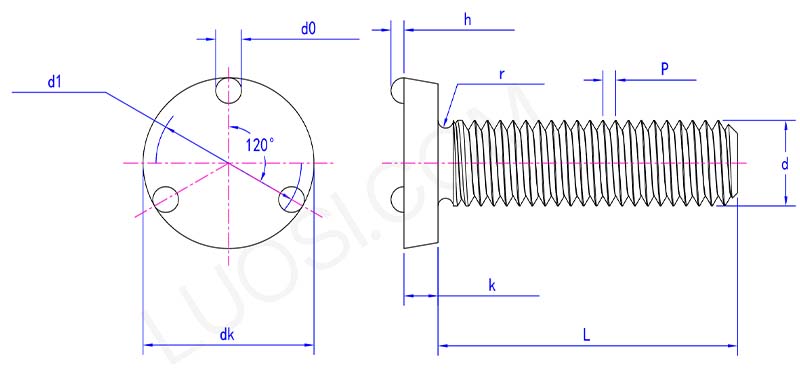

top projection weld screw parameter

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Zváracia skrutka sa používa pri výrobe kuchynských spotrebičov. Používajú sa počas výrobného procesu kuchynských spotrebičov, napríklad pri výrobe zariadení, ako sú rúry, mikrovlnné rúry a umývačky riadu. Pri inštalácii podpier vyhrievacích rúrok, vodítok podnosov a iných komponentov vo vnútri rúry sa tieto najprv privaria na vnútornú vložku alebo vonkajší plášť rúry a potom sa príslušné komponenty pripevnia naskrutkovaním na závitové časti rúry.skrutky.

Vlastnosti produktu

Najvýraznejšou črtou zváracej skrutky s horným výstupkom je jej jedinečná vyčnievajúca zváracia platforma na hlave. Tieto bodové zváracie stroje majú pravidelné tvary a jednotné veľkosti. Počas procesu zvárania dokážu presne koncentrovať prúd, čím zaisťujú stabilný a spoľahlivý výsledok zvárania so zaručenou kvalitou zvárania. Vďaka prítomnosti konvexnej zváracej stanice je poškodenie povrchu zváraných dielov počas procesu zvárania relatívne malé a vzhľad a výkon zváraných dielov je možné lepšie zachovať.
