Zváracie skrutky so spodnou projekciou

Zváracie skrutky so spodným výstupkom môžu byť pevne privarené na kovové povrchy. Na vrchu má závity a dá sa použiť na spájanie dielov. Sú vhodné pre ťažké stroje, oceľové konštrukcie alebo priemyselné zariadenia, ktoré vyžadujú pevnú a trvalú fixáciu. Spoločnosť Xiaoguo® ponúka praktické možnosti.

Model:QC/T 598-1999

Odoslať dopyt

Popis produktu

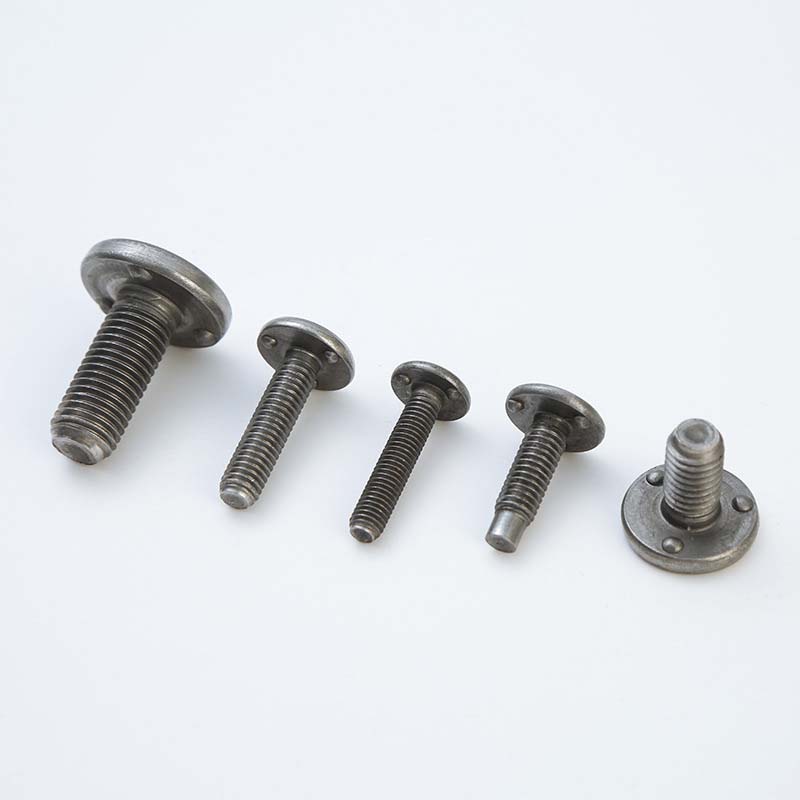

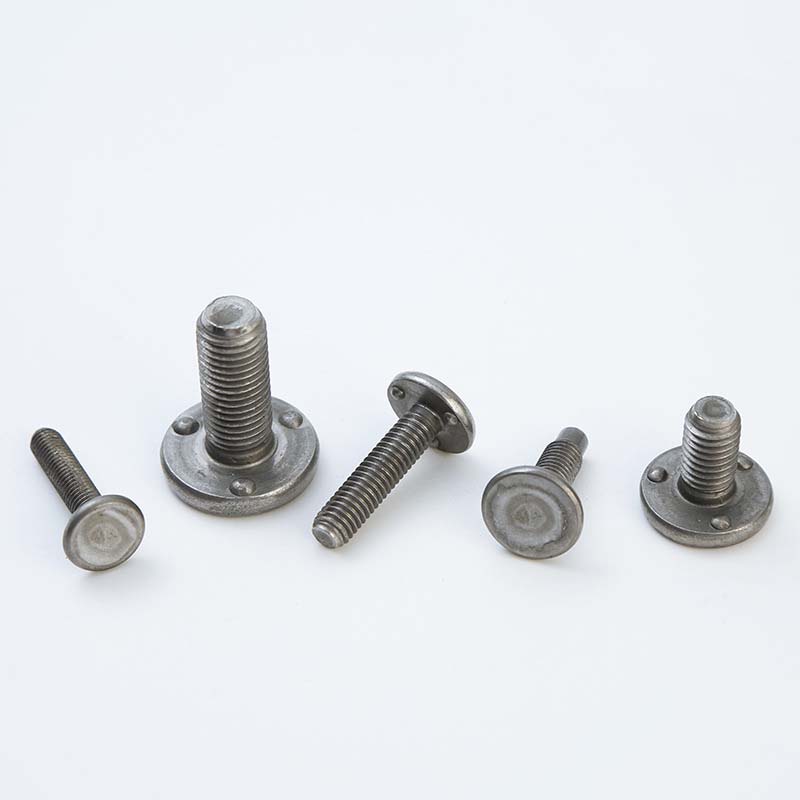

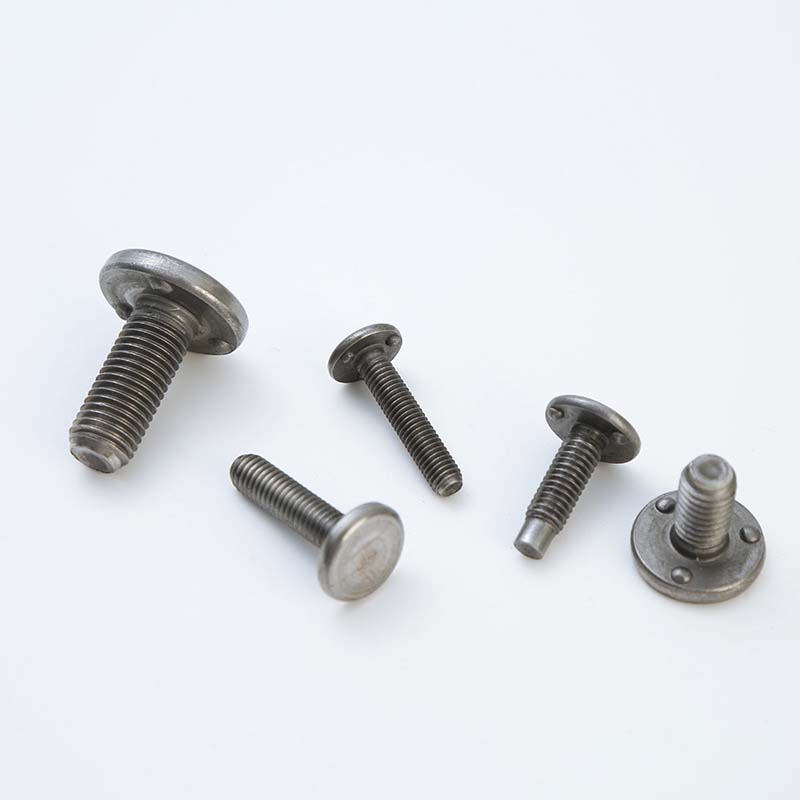

Hlava zvarových skrutiek so spodným výstupkom je kruhového tvaru a má malé zvarové body. Skrutka je valcového tvaru a jej povrch je vyrytý pravidelnými a jemnými závitmi. Na výber sú v rôznych veľkostiach.

Aplikácie

Projekčná zváracia skrutka sa používa pri výzdobe budov. Pri dekorácii interiéru sa tieto skrutky používajú na upevnenie dverí a okien, dekoratívnych panelov, stropných nosníkov a iných komponentov; v niektorých malých spojovacích častiach budov oceľových konštrukcií ich možno použiť aj na spojenie. Sú veľmi pohodlné.

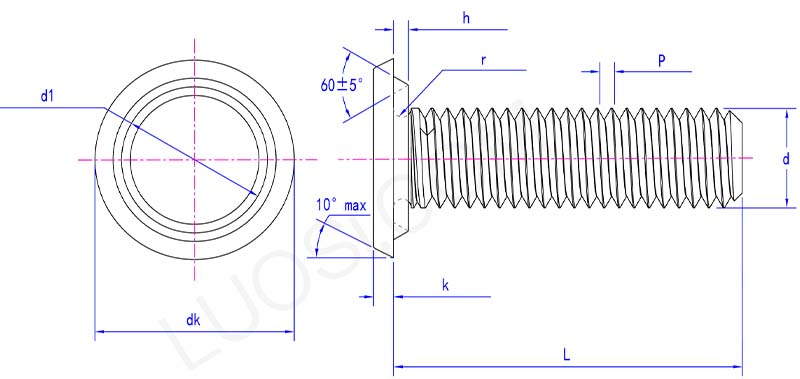

bottom projection weld screws parameter

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3

Zváracie skrutky spodného výbežku sa používajú aj v strojárskom priemysle. Sú použiteľné pre všeobecnú montáž mechanických zariadení, ako je spájanie komponentov v malých strojoch a prístrojoch, pričom sa zabezpečuje, že každá časť strojového zariadenia zostane počas prevádzky v pevnej polohe a bude fungovať stabilne.

Táto projekčná zváracia skrutka sa používa pri montáži elektronických zariadení. Pre spoje niektorých krytov a vnútorných podpier elektronických zariadení, ktoré majú vysoké požiadavky na vzhľad a vyžadujú určitú pevnosť utiahnutia, je tento typ skrutiek celkom vhodný. Zabezpečuje stabilné pripojenie bez ovplyvnenia vzhľadu zariadenia.

Funkcia produktu

Zváracie skrutky so spodným výstupkom majú po inštalácii relatívne hladký povrch, takže je menej pravdepodobné, že poškriabu ľudí alebo iné predmety. Zváracie body na hlave môžu byť použité na predbežné zváranieskrutkana konkrétny komponent, čo uľahčuje následnú montáž. Presnosť závitu je vysoká, čo umožňuje tesné zapadnutie so zodpovedajúcou maticou, poskytuje spoľahlivý upevňovací účinok a zachováva dobrý výkon spojenia aj po viacnásobnej demontáži a opätovnej montáži.
