Projekčná spodná skrutka

Projekčné podvarové skrutky vyrábané továrňou Xiaoguo® sú špeciálne navrhnuté pre náročné zváracie operácie. Vo výrobných závodoch sa bežne používajú na upevnenie veľkých komponentov, ako sú časti motora alebo časti rámu. Sú v súlade s implementačnou normou QC/T 598-1999.

Model:QC/T 598-1999

Odoslať dopyt

Popis produktu

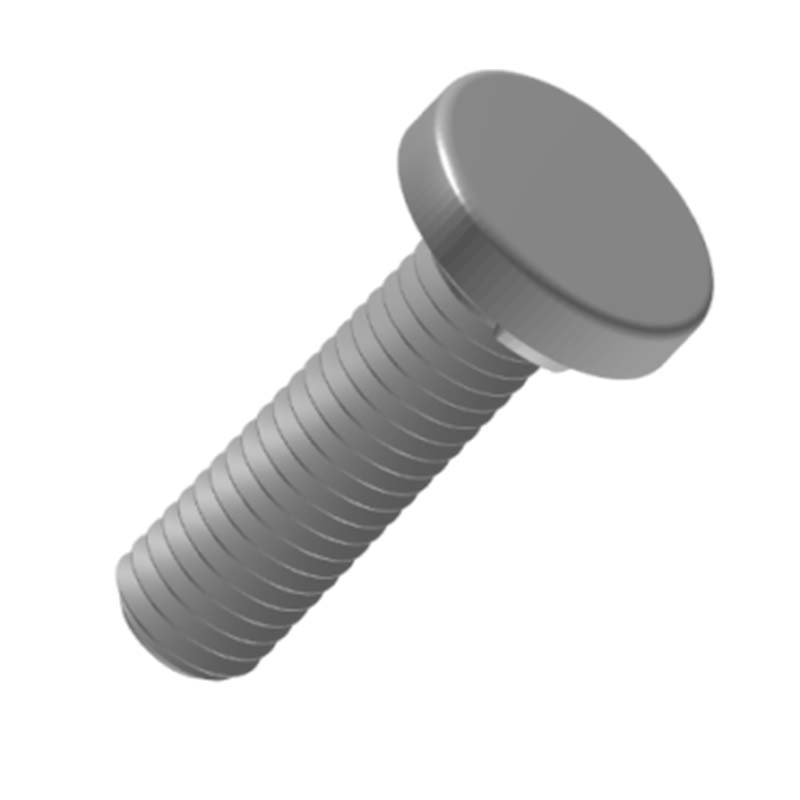

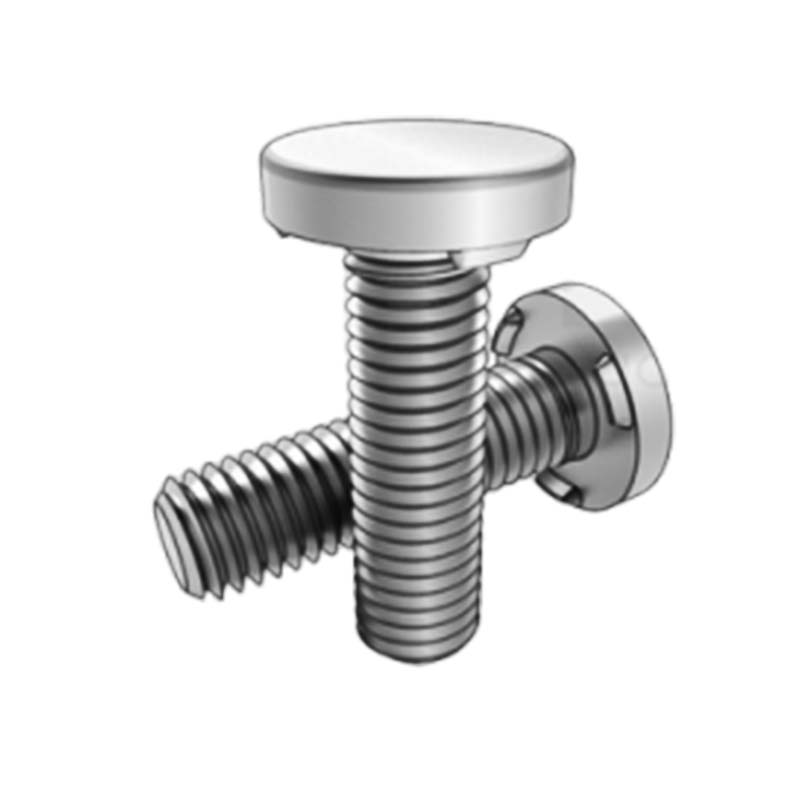

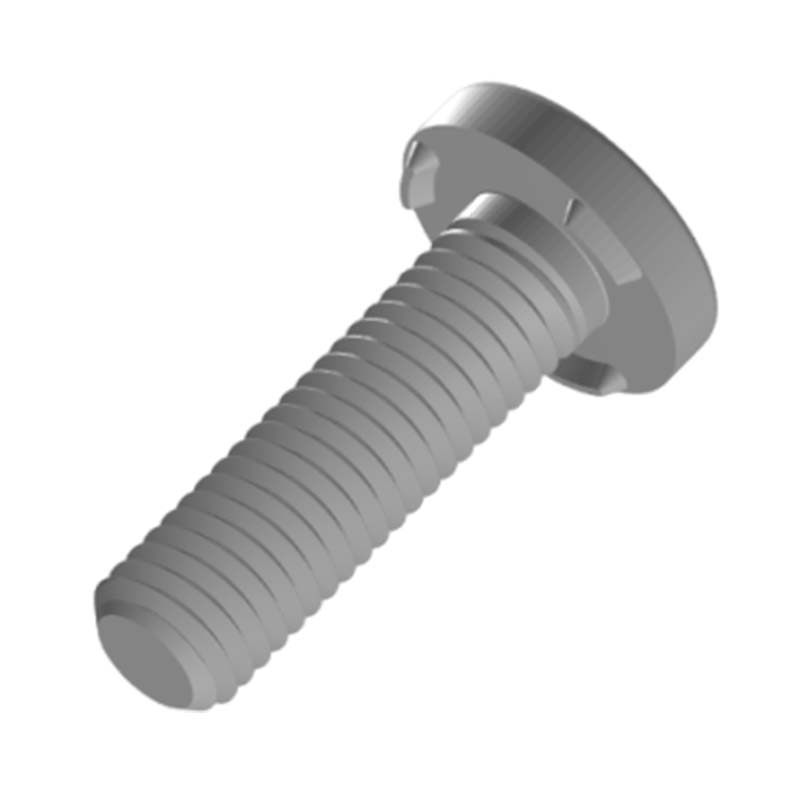

Hlava projekčnej podvarovej skrutky má tvar okrúhlej platničky, jednoduchá a pravidelná; skrutka je rovná a povrch má rovnomerné a súvislé závity, ktoré sa používajú na spoluprácu s maticami a inými komponentmi na dosiahnutie utiahnutia. Celkový dizajn je jednoduchý a praktický.

Aplikácie

Táto podvarová skrutka sa používa vo všeobecnej mechanickej montáži. Napríklad zariadenia, ako sú obrábacie stroje a poľnohospodárske stroje, sa používajú na pripojenie krytu, základne a nekritických komponentov prevodovky. Ich stabilita zaisťuje hladký chod zariadenia.

Projekčná podvarová skrutka sa používa v nábytkárskom priemysle. Pri montáži stolov, stoličiek a korpusov skriniek sú pevné panely a rámy bezpečne upevnené. Okrúhle hlavy nevyčnievajú, zabraňujú poškriabaniu a zaisťujú bezpečnosť a estetiku každodenného používania. Môžu sa použiť aj na opravy budov. Dočasné budovy, ľahké oceľové konštrukcie alebo upevnenie dverí a okien, ako aj plotov, možno pomocou týchto metód rýchlo spojiť, aby splnili požiadavky na nosnosť základov a montáž.

Projekčná zvarová skrutka je pevne privarená a má stabilné spojenie. Prostredníctvom metódy zvárania,skrutkamožno tesne kombinovať so zváranou časťou, čím sa vytvorí veľmi silná pevnosť spojenia. Je menej pravdepodobné, že sa uvoľní ako bežné skrutkové spoje. Zväčšujú kontaktnú plochu so zváraným dielom. Pri uťahovaní matice dokážu rovnomernejšie rozložiť tlak a znížiť tlak na povrch zváraného dielu, čím zabránia poškodeniu alebo deformácii zváraného dielu.

Parametre a vlastnosti produktu

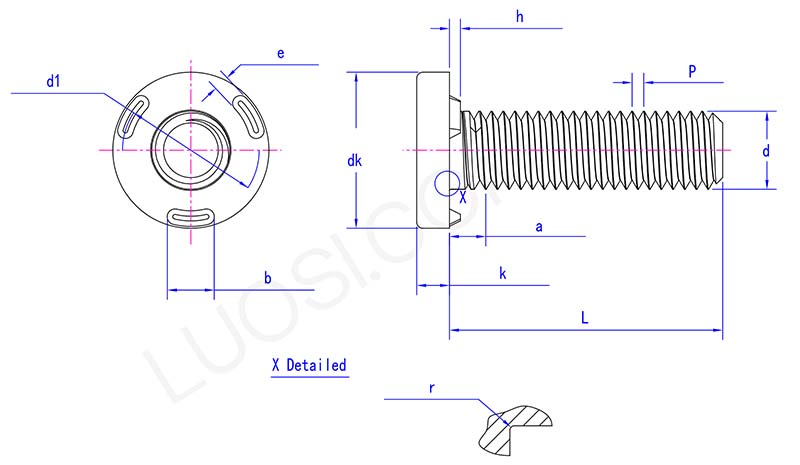

projection underweld screw parameter

Po	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
e max	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b max	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h max	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r max	0.6	0.7	0.9	1.2
max	3.2	4	5	5

Štruktúra projekčnej podvarovej skrutky je veľmi stabilná. Okrúhla hlava je vertikálne spojená so skrutkou a tvorí tesné spojenie. Pod silou môže účinne rozložiť tlak a je nepravdepodobné, že by sa zdeformoval alebo zlomil, čím sa zabezpečí spoľahlivosť spojenia. Na prevádzku je možné použiť bežné kľúče a iné nástroje. Nevyžaduje sa žiadne špeciálne vybavenie. Inštalácia a demontáž je pomerne jednoduchá, vďaka čomu je vhodná pre neskoršiu údržbu a nastavovanie.
